x商品の詳細
| 決断 | 1280×1024/12μm | ネットワーク | ＜50mK |
|---|---|---|---|
| スペクトル範囲 | 8~14μm | サイズ | 20×20×10.4mm |
| ハイライト | 非冷却の熱カメラの中心12uM,1280x1024保証熱カメラの中心 |
||
製品の説明

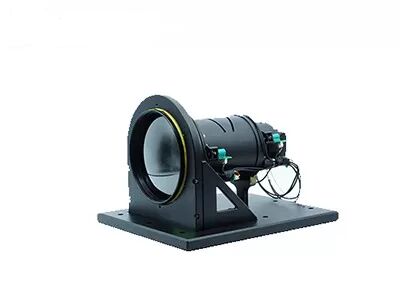

PLUG1212赤外線カメラ モジュール
保証及び監視のための大きい配列1280x1024/12μm非冷却FPAの赤外線画像のカメラの中心
製品の説明
PLUG1212非冷却の熱カメラの中心は1280x1024ピクセルまで熱イメージを提供し、細部の最も小さいの示す。その減らされた12µmピクセル サイズはよりよい空間分解能を提供し、同じ範囲の代表団を達成するためにより短い光学レンズの焦点に一致させる。
PLUG1212赤外線熱中心は区域の広い範囲で適用され、視覚情報解決は日、夜、視界不良および全天候用条件をカバーする。
全体的なセンサー技術は熱探知器センサーおよび熱イメージ センサー モジュールの設計、製造、販売およびマーケティングを専門にする。私達は二次開発時間を非常に短くし、顧客のためのコストを削減するいろいろ赤外線赤外線画像の解決私達の顧客を提供してもいい。
主な特長
- NETD<30mk>
-安定した性能
- 明確なイメージの質及び細部
- 容易な統合及び差込
- 強い環境の適応性
製品仕様書
| モデル | PLUG1212 |
| IRの探知器の性能 | |
| 決断 | 1280x1024 |
| ピクセル ピッチ | 12μm |
| スペクトル領域 | 8~14μm |
| NETD | <30mk> |
| 画像処理 | |
| フレーム率 | 25Hz |
| 始動時間 | <25s> |
| アナログのビデオ | / |
| デジタル ビデオ | HDMI/RAW/YUV/BT1120 |
| 延長部品 | USB/Camerlink |
| モードを薄暗くすること | 線形/ヒストグラム/混合される |
| デジタル ズームレンズ | 1~8X絶え間ないズームレンズ、ステップ サイズ1/8 |
| 画像表示 | 黒く熱く/白熱/擬似色 |
| イメージの方向 | 斜めに水平に/縦に/フリップ |
| イメージのアルゴリズム | NUC/AGC/IDE |
| 電気指定 | |
| 標準的な外部インタフェース | 50pin_HRSインターフェイス |
| コミュニケーション モード | RS232-TTL、115200bps |
| 供給電圧 | 5±0.5V |
| 典型的なパワー消費量 | <2> |
| 物理的特性 | |
| 次元（mm） | 56x56x40.2 |
| 重量 | ≤220g |
| 環境の適応 | |
| 操作の温度 | -40°C | +70°C |
| 保管温度 | -45°C | +85°C |
| 湿気 | 5%~95%、不凝縮 |
| 振動 | 任意振動5.35grmsの3軸線 |
| 衝撃 | 半正弦の波、40g/11msの3軸線6の方向 |
| 光学 | |
| 任意レンズ | Athermal固定焦点:19mm/25mm |
産業適用
PLU1212赤外線イメージ投射 モジュールは保証で広く利用されている及び監視、屋外、消火及び救助、法の執行及び救助、ADAS、UAVのペイロード等。
全体的なセンサー技術のチーム
FAQs
1. 赤外線探知器の決断はである何
すなわち、赤外線画像のピクセルの数。従って高リゾリューションの平均はより多くの観察および温度の測定ポイント、長距離のより小さいターゲット観察され、測定することができる。通常256x192、384x288、640x512、800x600、1024x768、1280x1024、等からの赤外線赤外線画像の範囲の決断。高リゾリューションによって、探知器の費用はもっとある。
2. 視野（FOV）
それは赤外線熱探知カメラの光学系によって観察される物体空間の二次元の視野を示す。横のFOVを一例として取って、探知器の配列のサイズがA×Bであると仮定して、ピクセル サイズはdであり、レンズの焦点距離はf、そして横のFOVの角度θ=2×acrtan （A×d/2f）である。
探知器の後で配列およびピクセル サイズは、光学系の焦点距離の視野の唯一の変更選ばれる:より長い焦点距離によって、視野はより狭い;より短い焦点距離によって、視野はより広い。
