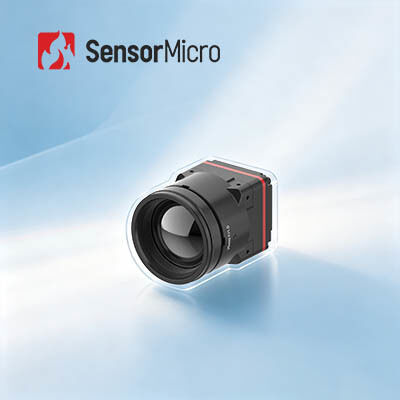

超低1W消費電力の1280x1024解像度・8μmピクセルサイズの非冷却サーマルカメラコア
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iTL1208 |
| 最小注文数量 | 1個 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1280×1024/8μm | NETD | ≤30mK |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | 電源電圧 | 4.5-5.5V |
| 標準的な消費電力 | 1W | デジタルビデオインターフェース | MIPI-CSI |
| ハイライト | 非冷却の熱カメラの中心12uM,1280x1024保証熱カメラの中心 |
||
製品の説明
大型非制冷热成像相机核心 1280x1024 8μm，适用于可穿戴设备
产品概述
使用 iTL1208 高性能红外相机核心优化您的热成像设备，这是一款专为行业领先的 SWaP（尺寸、重量和功耗）效率而打造的突破性解决方案。iTL1208 打破了传统百万像素热成像相机的尺寸限制，采用超紧凑的 22.6×22.6×34.5mm 外形尺寸、轻巧的 35.7±2g 重量和超低的 1W 功耗，完美满足便携式和移动应用场景的需求。
作为全球首款 8μm 百万像素热成像相机核心，它集成了高端 1280×1024 高分辨率探测器和先进的图像增强算法，可捕捉清晰、细节丰富的热图像。
SensorMicro 专注于红外探测器、热成像模块和红外相机核心的设计、制造、销售和市场营销。我们为客户提供各种红外热成像解决方案，缩短二次开发时间并大大降低成本。
主要特点
- 8μm 百万像素突破： 采用 ApexCore 1280×1024/8μm 超级红外探测器驱动的全球首款 8μm 百万像素热成像相机核心，在 А高分辨率与超紧凑集成之间取得平衡。
- SWaP 性能领先者： 尺寸仅为 22.6×22.6×34.5 毫米，重量为 35.7±2 克（含 12 毫米镜头），功耗仅为 1 瓦，打破了百万像素热成像的尺寸限制。
- 无锗光学器件： 硫属化物光学器件，提供多种镜头选项，满足不同的应用需求。
- 快速集成： MIPI CSI 图像输出接口，支持 RAW 和 YUV 数据输出，简化系统集成。
产品规格
| 型号 | iTL1208 |
|---|---|
| 红外探测器指标 |
敏感材料：VOx 分辨率：1280×1024 像素尺寸：8μm 光谱响应：8μm ~ 14μm 典型 NETD：≤30mK |
| 图像处理 |
数字帧率：25/30Hz 启动时间：≤6s 数字视频：RAW/YUV 图像算法：NUC/3DNR/DNS/DRC/EE 图像显示：10 种类型（白热/熔岩/铁红/热铁/医疗/北极/彩虹 1/彩虹 2/色调/黑热） |
| 电气 |
标准外部接口：34Pin_Connector 接口：BP04SD-34-0065-R0 通信接口：TTL-232/I2C 数字视频接口：MIPI-CSI 供电电压：4.5-5.5V 典型功耗：1W |
| 机械 |
尺寸（含镜头）： • 5 毫米镜头：22.6 毫米×22.6 毫米×50 毫米（镜头外径 Φ37 毫米） • 10 毫米镜头：22.6 毫米×22.6 毫米×45.3 毫米（镜头外径 Φ33 毫米） • 12 毫米镜头：22.6 毫米×22.6 毫米×34.5 毫米（镜头外径 Φ26.6 毫米） • 17 毫米镜头：22.6 毫米×22.6 毫米×35.4 毫米（镜头外径 Φ27 毫米） • 25 毫米镜头：22.6 毫米×22.6 毫米×44.2 毫米（镜头外径 Φ33 毫米） • 35 毫米镜头：22.6 毫米×22.6 毫米×50.9 毫米（镜头外径 Φ43.2 毫米） 重量（含镜头）： • 5 毫米镜头：85.5±4.5 克 • 10 毫米镜头：70.5±3.6 克 • 12 毫米镜头：35.7±2 克 • 17 毫米镜头：40.7±2.1 克 • 25 毫米镜头：71.0±3.6 克 • 35 毫米镜头：110±5.5 克 |
| 环境适应性 |
工作温度：-40℃~+70℃ 储存温度：-45℃~+85℃ 湿度：5%~95%，无冷凝 振动：5.35grms，随机振动，3 轴 冲击：半正弦波，40g/11ms，冲击方向 3 轴，6 方向 认证：ROHS2.0/REACH 光学镜头：定焦消像差：5/10/12/17/25/35 毫米 |
工业应用
iTL1208 热成像模块广泛应用于森林消防、电力维护、光伏检测、安防监控、可穿戴设备、便携式设备等领域。
我们的服务方法
售前
需求分析
场景评估
产品选型
定制化解决方案
部署
快速交付
系统集成与测试
技术培训
应用指导
售后
远程诊断
保修服务
固件升级
技术维护
常见问题解答
什么是红外探测器分辨率？
即热成像的像素数量。分辨率越高，观察和测温点越多，因此可以观察和测量更远距离的小目标。通常红外热成像的分辨率范围为 256x192、384x288、640x512、800x600、1024x768、1280x1024 等。分辨率越高，探测器的成本也越高。
视场角 (FOV)
指红外热像仪光学系统所观察到的目标空间的二维视场。以水平视场角为例，假设探测器阵列尺寸为 A×B，像素尺寸为 d，镜头焦距为 f，则水平视场角 θ=2×arctan (A×d/2f)。
在选定探测器阵列和像素尺寸后，视场角仅随光学系统焦距的变化而变化：焦距越长，视场角越窄；焦距越短，视场角越宽。
