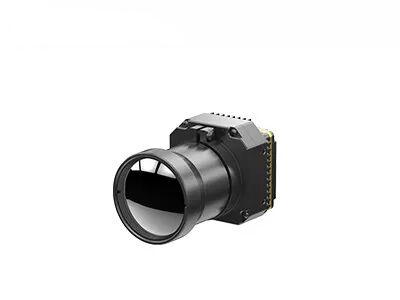

640×512の解像度と12μmのピクセルサイズでシャッターなしの操作のための冷却されていない熱カメラコア
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iSE612 |
| 最小注文数量 | 1個 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 640×512 / 12μm | カメラレンズ | 複数利用可能 |
|---|---|---|---|
| デジタルフレームレート | 50Hz | NETD | ≤20mK |
| スペクトル範囲 | 8～14μm LW | 画像アルゴリズム | NUC/DRC/DNS/DDE/SFFC |
| ハイライト | NTSCの非冷却の熱カメラの中心,8X絶え間ないズームレンズの熱カメラの中心 |
||
製品の説明
無冷却熱カメラコア 640x512 / 12μm 円滑な観測体験
製品概要
iSE612は,SensorMicroのiSEシリーズの冷却されていない熱カメラモジュールで,ピクセルサイズは12μmで解像度は640x512である.この先進的な赤外線カメラモジュールは 高性能検出器を組み合わせています,包括的な光学コンポーネント,信号処理回路,独自の画像処理アルゴリズムにより 卓越した透明性と性能が提供されています.
主要 な 特徴
- スムーズで安定した動作:動作中にシャッター校正は必要なく,従来のシャッターベースのシステムで一般的な画像のタタリングを排除する
- 高コスト効率:NETD≤20mKのApexCoreセラミックパッケージ検出器を使用する
- コンパクト&軽量:寸法: 25.4×25.4×22.7mm,内核重量 ≤26±1.5g
- 空間節約設計柔軟なシステムレイアウトと統合能力
- 先端機能:スーパー解像度アルゴリズム,画像内画像,カスタマイズ可能なOSD,睡眠モード,ワンクリック校正,マイクロOLEDディスプレイ互換性をサポートする
- 拡張互換性複数の光学レンズと拡張部品で作業し,二次開発を容易にする
テクニカル仕様
| モデル | iSE612 | |
| IR検出器 インディケーター | ||
| 敏感な材料 | VOx | |
| 決議 | 640×512 | |
| ピクセルサイズ | 12μm | |
| スペクトル反応 | 8μm ~ 14μm | |
| 典型的なNETD | ≤20mK | |
| 画像処理 | ||
| デジタルフレームレート | 50Hz | |
| 開始時間 | 6s | |
| デジタルビデオ | YUV420/YUV422/RGB888/RAW | |
| 画像アルゴリズム | NUC/DRC/DNS/DDE/SFFC | |
| シャッターなし | サポート | |
| 画像表示 | 10種類 (白熱/ラヴァ/鉄赤/熱熱/医療/北極/虹1/虹2/色/黒熱) | |
| 画像の方向性 | 横/垂直/斜面 | |
| デジタルズーム | 1x/2x/4x/8x | |
| 電気 | ||
| 標準的な外部インターフェース | 50ピン:BP040SB-50-0114-B-R0 | |
| 通信インターフェース | TTL-232/USB20 | |
| デジタルビデオインターフェース | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| エクステンションコンポーネント | USB2.0/SDI/HDMI/GIGE/カメラリンク/VPC/MIPI-CSI-2LANE | |
| 電気インターフェース | ||
| 供給電圧 | 2.7V~5.3V | |
| 典型的な電力消費量 | 0.8W@50Hz@23±3°C | |
| メカニカル/レンズ | ||
| 裸のコアサイズ (mm) | 25.4×25.4×22.7ミリ | φ36×24.3mm |
| 裸の中核重量 (g) | 26±1 とすると5 | 28±1 とすると5 |
| オプティカルレンズ | 固定焦点アテルマ: 4.8mm/9.1mm/13mm/19mm | 固定焦点アテルマ: 25mm/35mm/50mm/70mm/100mm 手動焦点: 25mm/35mm/50mm モーター付きレンズ: 75mm/100mm/150mm 連続ズーム: 15~75mm/20~100mm/28~90mm/30~150mm/30~180mm/25~225mm |
| 影響 | 半正弦波,40g/11ms,インパクト方向X軸,3回 | 1500g@0.4ms |
| 振動 | 5.35g ランダム振動 3軸 | |
| シャッター部品 | 選択可能 | |
| 環境 に 適応 する | ||
| 動作温度 | -40°C~+70°C | |
| 貯蔵温度 | -45°C~+85°C | |
| 湿度 | 5%~95%,凝縮しない | |
| 認証 | ROHS2.0/REACH | |
産業用用途
iSE612熱画像モジュールは,産業ビジョン,消防および救助,セキュリティ監視,屋外観測,機械ビジョン,消費者電子機器,他の様々な用途.
パーソナライズされたサービス
- 商品のカスタマイズ:設定を調整し,アルゴリズムを業界特有の要件を満たすために調整する
- 現場技術支援と訓練:主要顧客に実用的なシステム設定と運用訓練を提供
- 共同イノベーション革新的な赤外線アプリケーションソリューションを共同開発するために顧客と協力
よく 聞かれる 質問
赤外線検出器の解像度は?
赤外線検出器の解像度は,熱画像におけるピクセル数を指します.より高い解像度は,より多くの観測点と温度測定点を意味します.距離が長い小型の標的を検出できる一般的な赤外線熱画像解像度は,256x192,384x288,640x512,800x600,1024x768,1280x1024までである.より高い解像度の検出器は,通常,コストが増加する.
視野 (FOV) とは?
視野とは,赤外線熱画像機の光学システムによってオブジェクト空間で観測される二次元視野を指す.水平のFOVを例として:検出器配列のサイズA×Bで,ピクセルサイズ d,レンズ焦点距離f,水平FOV角 θ=2×arctan ((A×d/2f).検出器配列とピクセルサイズを選択した後,視野は光学システムの焦点距離によってのみ変化します.焦点距離が長ければ視野が狭くなる焦点距離が短ければより広い視野ができます
