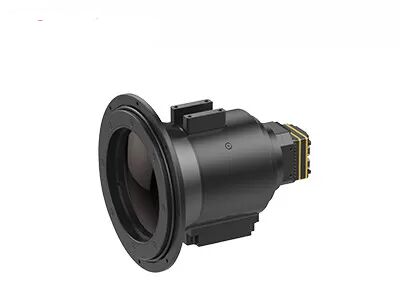

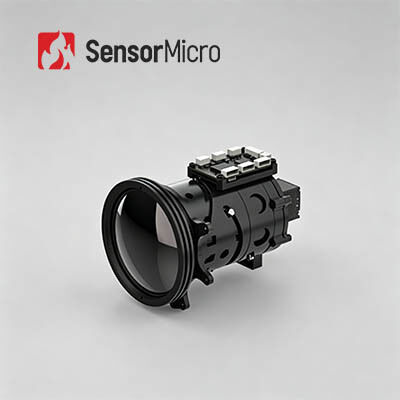

640x512 解像度 シャッターレスデザインと12μmピクセルピッチの冷却されていない熱カメラコア
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iSE612 |
| 最小注文数量 | 1個 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| スペクトル範囲 | 8～14μm LW | 解決 | 640×512 / 12μm |
|---|---|---|---|
| カメラレンズ | 複数利用可能 | 通信インターフェース | TTL-232/USB2.0 |
| NETD | ≤20mK | 標準外部インターフェース | 50ピン：BP040SB-50-0114-B-R0 |
| ハイライト | 640x512決断の熱カメラの中心,屋外の熱カメラの中心640x512 |
||
製品の説明
冷却されていない熱カメラコア 640x512 露天動物観察のための解像度
製品概要
iSE612は,SensorMicroのiSEシリーズの冷却されていない赤外線カメラコアで,ピクセルピッチが12μmで解像度は640x512である.この長波赤外線カメラモジュールは,高度な熱画像センサーを組み合わせています,包括的な光学コンポーネント,信号処理回路,独自の画像処理アルゴリズムにより 卓越した透明性と性能が提供されています.
主要 な 利点
- スムーズで安定し 費用対効果:シャッターレス設計では,動作中に校正が必要性がなくなり,従来のシステムでよく見られる画像のタタリングが防止されます.NETD≤20mKの高性能ApexCoreセラミックパッケージ検出器を使用する.
- コンパクト&軽量:25.4×25.4×22.7mmの超コンパクトサイズで,裸の中核重量 ≤26±1.5g.スペース節約設計により柔軟なシステム統合が可能.
- 豊かな統合機能:スーパー解像度アルゴリズム,画像内画像,カスタマイズ可能なOSD,睡眠モード,ワンクリック校正,さまざまなマイクロOLEDディスプレイとの互換性をサポートします.簡単にカスタマイズするために複数の光学レンズと拡張部品で動作します.
テクニカル仕様
| モデル | iSE612 | |
| IR検出器 インディケーター | ||
| 敏感な材料 | VOx | |
| 決議 | 640×512 | |
| ピクセルサイズ | 12μm | |
| スペクトル反応 | 8μm ~ 14μm | |
| 典型的なNETD | ≤20mK | |
| 画像処理 | ||
| デジタルフレームレート | 50Hz | |
| 開始時間 | 6s | |
| デジタルビデオ | YUV420/YUV422/RGB888/RAW | |
| 画像アルゴリズム | NUC/DRC/DNS/DDE/SFFC | |
| シャッターなし | サポート | |
| 画像表示 | 10種類 (白熱/ラヴァ/鉄赤/熱熱/医療/北極/虹1/虹2/色/黒熱) | |
| 画像の方向性 | 横/垂直/斜面 | |
| デジタルズーム | 1x/2x/4x/8x | |
| 電気 | ||
| 標準的な外部インターフェース | 50ピン:BP040SB-50-0114-B-R0 | |
| 通信インターフェース | TTL-232/USB20 | |
| デジタルビデオインターフェース | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| エクステンションコンポーネント | USB2.0/SDI/HDMI/GIGE/カメラリンク/VPC/MIPI-CSI-2LANE | |
| 電気インターフェース | ||
| 供給電圧 | 2.7V~5.3V | |
| 典型的な電力消費量 | 0.8W@50Hz@23±3°C | |
| メカニカル/レンズ | ||
| 裸のコアサイズ (mm) | 25.4×25.4×22.7ミリ | φ36×24.3mm |
| 裸の中核重量 (g) | 26±1 とすると5 | 28±1 とすると5 |
| オプティカルレンズ | 固定焦点アテルマ: 4.8mm/9.1mm/13mm/19mm | 固定焦点アテルマ: 25mm/35mm/50mm/70mm/100mm 手動焦点: 25mm/35mm/50mm モーター付きレンズ: 75mm/100mm/150mm 連続ズーム: 15~75mm/20~100mm/28~90mm/30~150mm/30~180mm/25~225mm |
| 影響 | 半正弦波,40g/11ms,インパクト方向X軸,3回 | 1500g@0.4ms |
| 振動 | 5.35g ランダム振動 3軸 | |
| シャッター部品 | 選択可能 | |
| 環境 に 適応 する | ||
| 動作温度 | -40°C~+70°C | |
| 貯蔵温度 | -45°C~+85°C | |
| 湿度 | 5%~95%,凝縮しない | |
| 認証 | ROHS2.0/REACH | |
産業用用途
iSE612熱カメラモジュールは,産業ビジョン,消防救助,セキュリティ監視,屋外観測,機械ビジョン,消費者電子機器,信頼性の高い熱画像を必要とする他の様々な用途.
よく 聞かれる 質問
熱検出器について
熱検出器は,熱検出要素に熱効果を活用して動作し,赤外線放射線エネルギーの検出を可能にする物理特性の変換を引き起こす.これらの検出器は室温で動作し,動作中に温度変化を経験する可能性があります紅外線熱検出器の4つの主なタイプには,熱対/熱電池,熱電池,熱電池,熱電池などがあります.ピロエレクトリック検出器温度計/ボロメーター,マイクロボロメーター
赤外線 熱 画像 検査 の 仕組み
赤外線熱画像システムでは,受動的で接触のない検出と識別技術を使用します.システムは赤外線光学コンポーネントを通じて焦点平面配列赤外線検出器に現場からの赤外線放射線を集中させる熱検出器は,異なる強度の放射線信号を対応する電気信号に変換し,それらを増幅し,赤外線画像を形作るように処理します.
