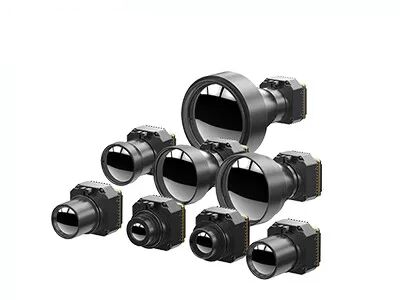

384×288 解像度 12μm ピクセルサイズ シャッターレス設計熱カメラモジュール 無冷却LWIR赤外線検出器
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iSE412 |
| 最小注文数量 | 1個 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 電源電圧 | 2.7V～5.3V | 解決 | 384×288 / 12μm |
|---|---|---|---|
| 通信インターフェース | TTL-232/USB2.0 | フレームレート | 50Hz |
| NETD | ≤30mK | スペクトル範囲 | 8～14μm |
| ハイライト | LWIRの熱カメラの中心400x300,HVAC LWIRの熱カメラの中心 |
||
製品の説明
384x288 / 12μm 無冷却 LWIR 赤外線検出器の熱カメラモジュール
製品概要
複数のシーンの熱画像アプリケーションに 合わせたiSE412赤外線カメラコアは 産業検出,消防救助,屋外監視,マシンビジョンと消費者電子機器独占的なシャッターフリーデザインを採用し,伝統的なシャッター校正によって引き起こされる画像のジッターとノイズ干渉を回避し,静かでスムーズな長期監視を実現します.超解像度の画像処理を統合した調整可能な電子ズームとカスタマイズ可能なスクリーン表示機能により,より明確で柔軟な画像効果を提供します.超コンパクトで軽量な構造は,様々な小型化端末デバイスに適応複数のレンズとビデオインターフェイスとの強い互換性により,産業用プロフェッショナル検出から民間的な屋外観測まで様々なシナリオで完璧に適用できます.
主要な特徴
スムーズ に 見る ため に シャッター を 使わ ない デザイン
- 動作中にシャッター校正は必要なく,従来のシャッターベースのシステムで一般的な画像のタタリングを排除する
- 静かな操作は,機械的な騒音のない機密な使用を保証します
コンパクトで軽量で 統合に柔軟性
- システム全体の寸法 25.4×25.4×22.7 mm,裸のコア重量 ≤26±1.5g
- 空間を節約する構造設計により,柔軟なシステムレイアウトと統合が可能になります
機能が豊富でシームレスな統合
- スーパー解像度アルゴリズム,画像内画像,カスタマイズ可能なOSD,睡眠モード,ワンクリック校正,さまざまなマイクロOLEDディスプレイとの互換性をサポートする
- 複数の光学レンズと拡張コンポーネントと互換性があり,簡単な二次開発とシステムカスタマイズが可能
製品仕様
| モデル | iSE412 | |
| IR検出器 インディケーター | ||
| 敏感な材料 | VOx | |
| 決議 | 384×288 | |
| ピクセルサイズ | 12μm | |
| スペクトル反応 | 8μm ~ 14μm | |
| 典型的なNETD | ≤30mK | |
| 画像処理 | ||
| 効果的なピクセル | 384×288 | |
| デジタルフレームレート | 50Hz | |
| 開始時間 | 6s | |
| デジタルビデオ | YUV420/YUV422/RGB888/RAW | |
| 画像アルゴリズム | NUC/DRC/DNS/DDE/SFFC | |
| シャッターなし | サポート | |
| 画像表示 | 10種類 (白熱/ラヴァ/鉄赤/熱熱/医療/北極/虹1/虹2/色/黒熱) | |
| 画像の方向性 | 横/垂直/斜面 | |
| デジタルズーム | 1x/2x/4x/8x | |
| 画像の明るさ | オート/マニュアル | |
| 画像コントラスト | オート/マニュアル | |
| 補償モード | マニュアル | |
| 電気 | ||
|
標準的な外部インターフェース
|
50pin: BP040SB-50-0114-B-R0
|
|
| 通信インターフェース | TTL-232/USB20 | |
| デジタルビデオインターフェース | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| エクステンションコンポーネント | USB2.0/SDI/HDMI/GIGE/カメラリンク/VPC/MIPI-CSI-2LANE | |
| 電気インターフェース | ||
| 供給電圧 | 2.7V~5.3V | |
| 典型的な電力消費量 | 0.8W@50Hz@23±3°C | |
| メカニカル/レンズ | ||
| 裸のコアサイズ (mm) | 25.4×25.4×227 | φ36×24 について3 |
| 裸の中核重量 (g) | 26±1 とすると5 | 28±1 とすると5 |
| オプティカルレンズ |
固定焦点アテラル: 4.9/9.1/13/19mm
|
固定焦点アテラル: 25mm/35mm
|
| シャッター部品 | 選択可能 | |
| 振動 | 5.35g ランダム振動 3軸 | |
| 影響 | 半正弦波,40g/11ms,インパクト方向X軸,3回 | 1500g@0.4ms |
| 保護レベル | IP67 (フロントレンズ) | |
| 環境 に 適応 する | ||
| 動作温度 | -40°C~+70°C | |
| 貯蔵温度 | -45°C~+85°C | |
| 湿度 | 5%~95%,凝縮しない | |
| 認証 | ROHS2.0/REACH | |
産業用用途
iSE412熱カメラコアは,産業ビジョン,消防および救助,セキュリティ監視,屋外観測,機械ビジョン,消費者電子機器などに広く使用されています.
パーソナライズされたサービス
- 製品カスタマイズ: 業界特有の要件を満たすために構成を調整し,アルゴリズムを適応
- 現場技術サポートと訓練: 顧客に実用的なシステム設定と運用訓練を提供
- 新しい製品と市場のための共同イノベーション: 顧客と協力して革新的な赤外線アプリケーションソリューションを共同開発する
よく 聞かれる 質問
赤外線焦点平面配列の動作原理とは?
光敏感な要素の配列が焦点平面配列検出器に配置されている.無限から放出される赤外線は 光学システムを通して焦点平面配列のこれらの光敏感な要素にイメージされます検出器は,光信号を電気信号に変換し,統合増幅,サンプリング,出力バッファ,マルチプレックスシステムを実行します.画像を作るためにモニタリングシステムに送られます.
