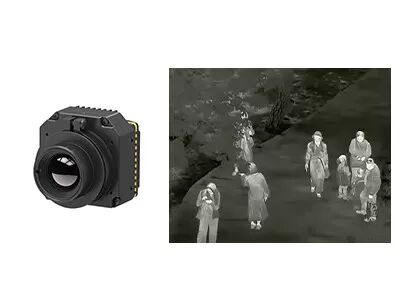

OEM LWIRの産業サーモグラフィーを用いる熱カメラの中心非冷却400x300 17μM
| 起源の場所 | 中国湖北省武漢 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | PLUG417R |
| 最小注文数量 | 1個 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| 解決 | 400×300 / 17μm | フレームレート | 25Hz/30Hz/50Hz/60Hz |
|---|---|---|---|
| NETD | <30mK | スペクトル範囲 | 8~14μm |
| サイズ | 44.5×44.5×33.6mm | 重さ | ≤77g |
| ハイライト | OEM LWIRの熱カメラの中心,400x300 LWIRの熱カメラの中心 |
||
製品の説明
PLUG417R 非冷却熱モジュール
400x300 17μM LWIR 熱カメラモジュール 非冷却、産業用サーモグラフィー対応
製品説明
PLUG417R 熱カメラコアは、400x300 / 17μm 非冷却 LWIR 赤外線検出器を使用しており、オプションで温度測定機能も搭載しています。産業用途または体温測定向けに、-20℃～150℃の測定範囲に対応しています。この赤外線熱モジュールは、周囲の温度を測定するだけでなく、熱画像も表示できます。そのため、温度変化を監視するのに最適な選択肢です。
この小型赤外線カメラモジュールは、サーモグラフィー、電力検査、建物検査など、赤外線熱画像アプリケーションに幅広く使用できます。OEM顧客が、あらゆる種類のサーマルイメージャーや赤外線サーモグラフィーカメラに二次開発および統合するのに役立ちます。
主な特徴
- NETD＜30mk、高感度
- 安定した性能
- 簡単な統合
- クリアな画質と詳細
- カスタマイズ可能な温度範囲
- 強力な環境適応性
製品仕様
| モデル | PLUG417R |
| IR検出器性能 | |
| 解像度 | 400x300 |
| 画素ピッチ | 17μm |
| スペクトル範囲 | 8～14μm |
| NETD | ＜30mk |
| 画像処理 | |
| フレームレート | 25Hz/30Hz/50Hz/60Hz |
| 起動時間 | ＜15秒 |
| アナログビデオ | PAL/NTSC |
| デジタルビデオ | RAW/YUV/BT656/LVDS |
| 拡張コンポーネント | USB/Camerlink |
| 調光モード | リニア/ヒストグラム/混合 |
| デジタルズーム | 1～8倍連続ズーム、ステップサイズ1/8 |
| 画像表示 | ブラックホット/ホワイトホット/疑似カラー |
| 画像方向 | 水平/垂直/斜めフリップ |
| 画像アルゴリズム | NUC/AGC/IDE |
| 電気的仕様 | |
| 標準外部インターフェース | 50ピン_HRSインターフェース |
| 通信モード | RS232-TTL、115200bps |
| 供給電圧 | 4.5～6V |
| 温度測定 | |
| 動作温度範囲 | -10℃～50℃ |
| 温度範囲 | -20℃～150℃、100℃～550℃ |
| 温度精度 | ±2℃または±2%（最大値を使用） |
| SDK | ARM/Windows/Linux SDK、フルスクリーンサーモグラフィー |
| 物理的特性 | |
| 寸法（mm） | 44.5x44.5x36.6 |
| 重量 | ≦77g |
| 環境適応 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%、結露なし |
| 振動 | ランダム振動5.35grms、3軸 |
| 衝撃 | 半正弦波、40g/11ms、3軸6方向 |
| 光学系 | |
| オプションレンズ | 固定焦点アサーマル：7.5mm/13mm/19mm/25mm/35mm |
産業用途
PLUG417R 熱カメラコアは、電力検査、マシンビジョン、建物のHVACセキュリティと監視、屋外、消防救助、法執行機関と救助、ADAS、UAVペイロードなどに幅広く使用されています。
当社のサービス
プリセールス
要件分析
シナリオ評価
製品選択
カスタマイズされたソリューション
デプロイメント
迅速な納品
システム統合とテスト
技術トレーニング
アプリケーションガイダンス
アフターセールス
リモート診断
保証サービス
ファームウェアのアップグレード
技術メンテナンス
よくある質問
1. 赤外線焦点面アレイの分類
冷却方法によると、赤外線焦点面アレイは、冷却型と非冷却型熱画像検出器に分類できます。冷却型FPA赤外線検出器は、現在、主にデュワーボトル/急速始動スロットリング冷凍機とデュワーボトル/スターリングサイクル冷凍機を採用しています。一方、非冷却型FPA熱IR検出器は、室温で動作します。これは、非冷却熱画像システムのコアです。最も一般的な熱感応材料には、酸化バナジウム（Vox）とアモルファスシリコン（a-Si）が含まれます。酸化バナジウム材料は、現在の市場で主流の選択肢であり、高い耐熱係数と高い熱感度を備えています。
