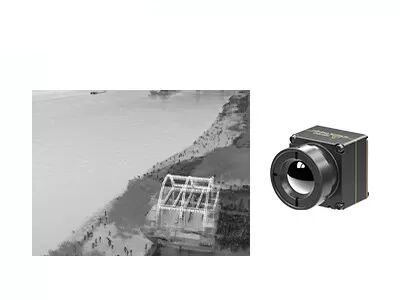

森林火災防止のための解像度640x512とピクセルピッチ8μmの冷却されていないLWIR熱画像カメラコア
| 起源の場所 | 中国湖北省武漢 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iTL608 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 消費電力 | 0.4W | 解決 | 640x512 |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | 典型的なNETD | ≤30mK |
| フレームレート | 30/50Hz | ピクセルピッチ | 8μm |
| ハイライト | LWIRの赤外線画像のカメラの中心,12um赤外線画像のカメラの中心,640x512非冷却LWIRのカメラの中心 |
||
製品の説明
森林火災予防用非冷却LWIR熱画像カメラコア640x512/8μm
製品概要
iTL608 高感度赤外線サーマル カメラ コアにより、24 時間全天候型の正確な検出が可能になります。 8～14μmの長波赤外線帯域で動作するこのコアは、周囲のターゲットの熱放射を効果的に捕捉し、強い光、暗闇、霧の天候に関係なく中断のない検出を実現します。
8μmの超微細ピクセルと640*512の高解像度を備え、詳細な熱画像画像を表示します。また、超低NETD ≤30mK感度により、微妙な温度異常や隠れたターゲットを正確に識別できます。 6 秒以下の高速起動と 30Hz/50Hz のスムーズなフレームレートによりイメージングの遅れが解消され、リアルタイムのモニタリングと動的なターゲット追跡の需要に対応します。
NUC および 3DNR インテリジェント アルゴリズムにより、夜間の画像品質が最適化され、ぼやけやノイズが軽減されます。 -40°Cから+70°Cまでの優れた環境適応性を備え、季節を問わず複雑な環境でも安定して動作し、境界警備、夜間巡回監視、火災温度検知、安全早期警報システムなどに広く使用されています。
主な特長
-
超軽量設計13*13*18.3mmのコンパクトサイズ、重量6.7±1.5g（6mmレンズ含む）
クラス最高レベルの統合 -
高感度・高精度検出8μmの超小型ピクセルサイズと640 * 512の解像度により、細部まで鮮明な画像を実現
標準 NETD ≤ 30mK、微妙な温度差を確実に検出可能 -
簡素化された開発、迅速な統合多様なアプリケーション要件を満たすために複数の光学レンズオプションが利用可能
MIPI/USB 2.0/BT.656を含む複数の画像出力インターフェースをサポート
RAWおよびYUV画像データ出力、シリアルポート/I2C経由の制御付き
製品仕様
| モデル | iTL608 |
|---|---|
| IR検出器インジケーター | |
| 敏感な素材 | VOx |
| 解決 | 640*512 |
| ピクセルサイズ | 8μm |
| スペクトル応答 | 8μm～14μm |
| 典型的なNETD | ≤30mK |
| 画像処理 | |
| デジタルフレームレート | 30/50Hz |
| 起動時間 | ≤6秒 |
| デジタルビデオ | RAW/YUV/TMP |
| 画像アルゴリズム | NUC/3DNR/DNS/DRC/EE |
| 画像表示 | 10種類(ホワイトホット/ラバ/アイアンレッド/ホットアイロン/メディカル/アークティック/レインボー1/レインボー2/ティント/ブラックホット) |
| パソコンソフトウェア | |
| ソフトウェア | モジュール制御とビデオ表示 |
| 電気 | |
| 標準外部インターフェース | 34Pin_Connector インターフェイス: BP04SD-34-0065-R0 |
| 通信インターフェース | TTL-232/USB2.0/I2C |
| デジタルビデオインターフェース | MIPI/USB2.0/BT.656 |
| 供給電圧 | 4-5.5V |
| 標準的な消費電力 | 0.4W |
| 機械式 | |
| サイズ（レンズ含む） | 6mmレンズ時：13*13*18.3mm（レンズ外径Φ12.3mm） 8.7mmレンズ時：13*13*19.8mm（レンズ外径Φ15.6mm） 16.7mmレンズ時：13*13*27.9mm（レンズ外径Φ22.2mm） 30mmレンズ時：13*13*39mm(レンズ外径Φ36mm) |
| 重量（レンズ含む） | 6.7±1.5g（6mmレンズ） 7.5±1.5g（8.7mmレンズ） 17±1.5g（16.7mmレンズ） 42.7±1.5g（30mmレンズ） |
| 環境適応力 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%、結露なきこと |
| 振動 | 5.35grms、ランダム振動、3軸 |
| インパクト | 半正弦波、40g/11ms、衝撃方向X軸、3回 |
| 認証 | ROHS2.0/リーチ |
| 光学レンズ | 固定焦点アサーマル: 6/8.7/16.7/30mm |
産業用途
iTL608 サーマルイメージング モジュールは、森林消防、電力保守、太陽光発電検査、セキュリティ監視、ウェアラブル デバイス、ポータブル デバイスなどの分野で使用できます。
標準化されたサービス
- 完全なドキュメント:製品マニュアル、セットアップガイド、選択リファレンス。推測せずに始めましょう。
- 開発とテストの支援:サンプルの統合テスト、性能評価、パラメータ検証が容易になります。
- 高度な開発者ツールキット:緊密な統合のための SDK、API、アルゴリズム、およびデバッグ ツール。
- リモートテクニカルサポート:24 時間年中無休のサポート - 重大な問題に対する迅速な対応とタイムリーな解決。
- 保証：最適なパフォーマンスを回復するためのオリジナル部品と厳格なプロセス遵守。
よくある質問
金属包装用赤外線検出器について
金属パッケージングには、金属チューブシェル、熱電冷却器 (TEC)、および柱状ゲッターが使用されます。 TEC は、赤外線検出器が室温で動作するように動作温度を安定させるという重要な役割を果たし、それによって濃霧、雨、雪などの極端な環境に適応する熱画像センサーの能力を向上させます。
しかし、コストが高すぎて非冷却製品全体の生産コストの60％以上を占め、生産サイクルが長くなるという欠点があります。このようなパッケージング方法はハイエンド アプリケーション向けです。
