640x512解像度、12μmピクセルピッチ、0.5W消費電力の非冷却サーマルイメージングカメラコア
| 起源の場所 | 中国湖北省武漢 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iTL612プロ |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| フレームレート | 25/30Hz/50Hz | 解決 | 640x512 |
|---|---|---|---|
| 典型的なNETD | ≤40mK | 消費電力 | 0.5w |
| スペクトル範囲 | 8～14μm | ピクセルピッチ | 12μm |
| ハイライト | 非冷却の赤外線画像のカメラの中心,赤外線画像のカメラの中心0.7W,カスタマイズされたの熱カメラ |
||
製品の説明

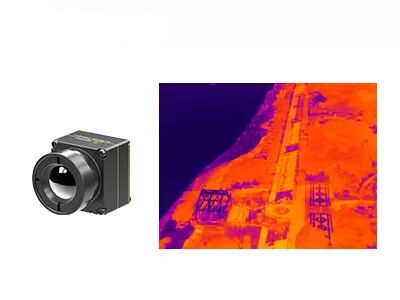

小型非冷却赤外線カメラコア 640x512 12μm
iTL612Pro 超小型赤外線カメラコアは、コンパクトなサーマルイメージングモジュールの新たな基準を打ち立てます。高性能な640×512解像度、12μmウェハーレベル検出器を搭載し、超小型フォームファクタで鮮明で詳細な熱画像を提供します。17.3×17.3×23.4 mm（9.1mmレンズ含む）という超小型フットプリントと13.7±0.5gという超軽量、さらに0.5Wまでの超低消費電力を誇り、システムのSWaP性能を大幅に最適化します。複数の主要なビデオインターフェース、多様なデータ出力モード、柔軟なSDK構成をサポートし、様々な小型赤外線システムアプリケーションでの容易な統合と二次開発を可能にします。
主な特徴
- 比類なき軽量性と最小限の負荷
- 超小型サイズ：17.3×17.3×23.4 mm（9.1mmレンズ含む）
- 超軽量：13.7±0.5g（9.1mmレンズ含む）
- 超低消費電力：0.5Wまで
- クリアな画像を実現する主要FPA
- 幅広い統合に対応する640x512解像度
- 画像鮮明度の向上：画像品質を向上させる複数の新世代画像アルゴリズム
- 容易な開発とシームレスな統合
- 様々なアプリケーションシナリオに対応する複数のレンズオプション
- 複数の画像出力インターフェースをサポート：DVP8、LVDS、MIPI、USB 2.0、BT.656
- シリアルポート制御によるRAW/YUV/Matrix-TEMPデータ出力
製品仕様
| モデル | iTL612Pro |
|---|---|
| 赤外線検出器インジケーター | |
| 感応材料 | VOx |
| 解像度 | 640×512 |
| ピクセルサイズ | 12μm |
| スペクトル応答 | 8μm～14μm |
| 代表的なNETD | ≤40mK |
| 画像処理 | |
| デジタルフレームレート | 25/30Hz/50Hz |
| 起動時間 | ≤5s |
| デジタルビデオ | RAW/YUV/Matrix-TEMP |
| 画像アルゴリズム | NUC/3DNR/DNS/DRC/EE |
| 画像表示 | 10（黒色ホット/白色ホット/疑似カラー） |
| PCソフトウェア | |
| 赤外線モジュール | モジュール制御とビデオ表示 |
| 電気的 | |
| 標準外部インターフェース | 30Pin_HRSインターフェース：DF40C-30DP-0.4V(51) |
| MIPI外部インターフェース | 34Pin_Panasonicコネクタインターフェース：AXE634124 |
| 通信インターフェース | TTL-232/USB2.0 |
| デジタルビデオインターフェース | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| 供給電圧 | 4.2-5.5V |
| 代表的な消費電力 | 0.5W |
| 機械的 | |
| サイズ（レンズ含む） | 17.3×17.3×23.4（9.1mmレンズ） 17.3×17.3×30.2（13mmレンズ） 17.3×17.3×38（25mmレンズ） 17.3×17.3×54（45mmレンズ） |
| 重量（レンズ含む） | 13.7±0.5g（9.1mmレンズ） 20±0.5g（13mmレンズ） 27.3±0.5g（25mmレンズ） 51±0.5g（45mmレンズ） |
| 環境適応性 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%、結露なきこと |
| 振動 | 正弦波振動、周波数：10Hz～150Hz～10Hz、ピーク値：0.15mm、軸方向：X、耐久時間：8分/軸、サイクル：2回 |
| 衝撃 | 半正弦波、30g/11ms、衝撃方向：X軸、3回 |
| 認証 | ROHS2.0/REACH |
| 光学レンズ | 固定焦点アサーマル：9.1/13/25/45mm |
産業用途
iTL612 Proサーマルイメージングモジュールは、森林火災消火、電力保守、太陽光発電検査、セキュリティ監視、ウェアラブルデバイス、ポータブルデバイスなどの分野で使用できます。
当社の製品ライン
- 高感度で優れた性能
- 赤外線業界における世界をリードする技術
- 様々な赤外線検出器をご用意 - 非冷却および冷却赤外線検出器を様々なフォーマットとピクセルサイズで提供
- 大量生産による迅速な納品 - 年間数百万個の検出器生産能力を持つ3つの生産ライン
よくある質問
1. 非冷却焦点面アレイマイクロボロメータはどのように機能しますか？
赤外線放射熱効果の原理を利用して、非冷却赤外線検出器は赤外線吸収材料で赤外線エネルギーを熱エネルギーに変換し、感応材料の温度を上昇させます。その後、感応材料の特定の物理パラメータがそれに応じて変化し、特定の変換メカニズムを通じて電気信号または可視光信号に変換され、対象物の検出を実現します。
2. 非冷却赤外線検出器の利点は何ですか？
非冷却赤外線焦点面検出器は、統合デュワー冷却アセンブリ（IDCA）デバイスを必要とせず、室温で動作できます。高速起動、低消費電力、小型、軽量、長寿命、低コストなどの利点があります。非冷却赤外線焦点面検出器の感度は冷却赤外線検出器ほどではありませんが、長年の開発を経て、そのコストパフォーマンスは冷却検出器よりも明らかに優れており、より広い応用展望があります。
