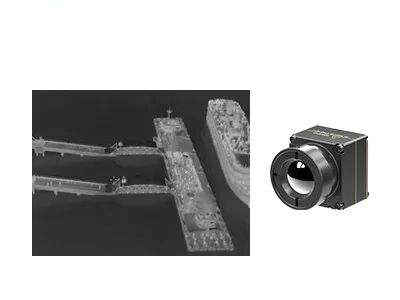

細いサイズで冷却されていない赤外線熱カメラコア 640x512の解像度と8μmのピクセルピッチ
| 起源の場所 | 中国湖北省武漢 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iTL608 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 640x512 | フレームレート | 30/50Hz |
|---|---|---|---|
| 消費電力 | 0.4W | スペクトル範囲 | 8～14μm |
| 典型的なNETD | ≤30mK | ピクセルピッチ | 8μm |
| ハイライト | 非冷却の赤外線赤外線画像の中心,640x512赤外線赤外線画像の中心,UAVのペイロードの赤外線画像の中心 |
||
製品の説明
小型型冷却されていない赤外線熱カメラコア 640x512/8μm MIPI/USB 2.0/BT.656インターフェース
製品説明
iTL608は,優れたSWaP性能を持つ小型化された高感度冷却されていない赤外線熱カメラコアである.コンパクトな13*13*18.3mmの寸法と6.7±1.5gの軽量ボディを備えています.8μmピクセルと640*512解像度のVOx検出器を採用≤30mKの超低NETDと8-14μmのLWIR作業帯で,正確な環境温度の標的検出を可能にします. ≤6sの高速起動,30Hz/50Hzのフレームレートをサポートします.NUCと3DNR画像最適化機能が組み込まれています-40°C~+70°Cで安定した動作が可能で,MIPI/USB2.0/BT.656インターフェース,RAW/YUV出力,シリアル/I2C制御,複数のレンズ選択をサポートし,ハンドヘルドデバイスに適しています.セキュリティ監視温度計とナイトビジョンシステム
主要な特徴
- 超 軽量 な デザイン
13 * 13 * 18.3 mm のコンパクトサイズと 6.7 ± 1.5 g の重量 (6 mm レンズを含む) のクラスで最も高い統合レベル - 高い 感度,精密 な 検出
640 * 512 の解像度を持つ 8μm 超小ピクセルサイズで,微妙な温度差の信頼性の高い検出のために,典型的な NETD ≤ 30mK で細かい詳細と明確な画像を提供します. - 簡素化開発,迅速な統合
多様なアプリケーション要件を満たすために複数の光学レンズオプションが利用可能であり,MIPI/USB 2.0/BTを含む複数の画像出力インターフェースをサポートする.656シリアルポート/I2Cによる制御によるRAWおよびYUV画像データ出力
製品仕様
| モデル | ITL608 |
|---|---|
| IR検出器 インディケーター | |
| 敏感な材料 | VOx |
| 決議 | 640*512 |
| ピクセルサイズ | 8μm |
| スペクトル反応 | 8μm ~ 14μm |
| 典型的なNETD | ≤30mK |
| 画像処理 | |
| デジタルフレームレート | 30/50Hz |
| 開始時間 | ≤6s |
| デジタルビデオ | RAW/YUV/TMP |
| 画像アルゴリズム | NUC/3DNR/DNS/DRC/EE |
| 画像表示 | 10種類 (白熱/ラヴァ/鉄赤/熱熱/医療/北極/虹1/虹2/色/黒熱) |
| PC ソフトウェア | |
| ソフトウェア | モジュール制御&ビデオディスプレイ |
| 電気 | |
| 標準的な外部インターフェース | 34Pin_Connectorインターフェイス: BP04SD-34-0065-R0 |
| 通信インターフェース | TTL-232/USB2.0/I2C |
| デジタルビデオインターフェース | MIPI / USB2.0 / BT656 |
| 供給電圧 | 4-5.5V |
| 典型的な電力消費量 | 0.4W |
| メカニカル | |
| サイズ (レンズを含む) | 6mmのレンズで: 13 * 13 * 18.3 mm (レンズの外径 Φ12.3 mm) 8.7mmのレンズで: 13 * 13 * 19.8 mm (レンズの外径 Φ15.6 mm) 16.7mmのレンズで: 13 * 13 * 27.9 mm (レンズの外径 Φ22.2 mm) 30mmのレンズで: 13 * 13 * 39 mm (レンズの外径 Φ36 mm) |
| 体重 (レンズを含む) | 6.7±1.5g (6mmレンズ) 7.5±1.5g (8.7mmレンズ) 17±1.5g (16.7mmレンズ) 42.7±1.5g (30mmレンズ) |
| 環境 に 適応 する | |
| 動作温度 | -40°C~+70°C |
| 貯蔵温度 | -45°C~+85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | 5.35gms ランダム振動 3軸 |
| 影響 | 半正弦波,40g/11ms,インパクト方向X軸,3回 |
| 認証 | ROHS2.0/REACH |
| オプティカルレンズ | 固定焦点アテルマ: 6/8.7/16.7/30mm |
産業用用途
iTL608熱画像モジュールは 森林火災対策,電力維持,光伏検査,セキュリティ監視,ウェアラブルデバイス,ポータブルデバイスなどで使用できます
わたしたち に つい て
わたしたち の 見方
感覚の限界を押し広げ 人々が周りの世界と繋がる方法を 変えることです
わたしたち の 任務
赤外線センサー技術の力を活用して 世界中の産業を変革し よりスマートな意思決定や より安全な環境 そして より接続された未来を可能にします
わたしたち の 価値
世界をより良い場所にする 先進的な赤外線技術を作り出します
よくある質問
1冷却されていないIR検出器と冷却されたIR検出器の違いは何ですか?
現在,市場には冷却式と冷却式のない2種類の赤外線熱画像センサーがあります.
冷却されていないIR検出器は,環境温度に動作する.それは半導体産業に基づいているため,通常は小規模で低コストで大量に製造することができます.無冷却IR検出器は,携帯/ハンドヘルド/モバイルデバイスで広く使用されています.
冷却IR検出器は,冷却冷却器によって支えられる極低温に保たれる装置に包装されています.低冷却センサーよりも高価で信頼性が低いしかし,冷却システムは非常に敏感で,通常は長距離ミッションを達成するために長焦点距離光学で動作します.
冷却されていないIR検出器は,環境温度に動作する.それは半導体産業に基づいているため,通常は小規模で低コストで大量に製造することができます.無冷却IR検出器は,携帯/ハンドヘルド/モバイルデバイスで広く使用されています.
冷却IR検出器は,冷却冷却器によって支えられる極低温に保たれる装置に包装されています.低冷却センサーよりも高価で信頼性が低いしかし,冷却システムは非常に敏感で,通常は長距離ミッションを達成するために長焦点距離光学で動作します.
2医療用熱画像の利点は?
医療診断の第一歩は 医療検査です 臓器の健康を評価するための 現在の検査の多くは 侵入的で不快なものです熱画像と医療検査が この問題を解決できる.
熱画像技術を使って 医師は100%安全で 放射線なしで 侵襲的で接触のない全身検査を 行うことができ 余計な検査を 避けることができます人体 の 各部 に 熱 が 分散 し て いる こと は,身体 異常 を 早期 に 発見 し,診断 する ため に 迅速 に 証明 さ れ ます治療がより簡単で効果的になるように
熱画像技術を使って 医師は100%安全で 放射線なしで 侵襲的で接触のない全身検査を 行うことができ 余計な検査を 避けることができます人体 の 各部 に 熱 が 分散 し て いる こと は,身体 異常 を 早期 に 発見 し,診断 する ため に 迅速 に 証明 さ れ ます治療がより簡単で効果的になるように
