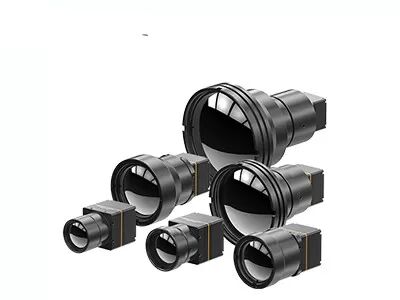

LWIRの声の赤外線画像モジュール640x512は赤外線カメラに統合した
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 解決 | 640x512 | 消費電力 | 0.8W |
|---|---|---|---|
| スペクトル範囲 | 8~14μm | ピクセルピッチ | 12μm |
| NETD | <40mK | フレームレート | 25Hz/30Hz |
| ハイライト | 0.8W LWIRの声の赤外線画像モジュール,声の赤外線画像モジュール640x512,LWIRの赤外線カメラの熱モジュール |
||
製品の説明
LWIR VOx 熱画像モジュール 640x512 赤外線カメラ内蔵
製品説明
TWIN612 熱モジュールは、SensorMicro が開発した新製品です。640×512/12µm セラミックパッケージの非冷却赤外線検出器を内蔵しています。標準 NETD＜40mk で、TWIN612 熱モジュールは、より鮮明でシャープ、詳細な画像を表示できます。
-20℃～150℃/0～550℃ の温度測定範囲、±2℃ または ±2% の精度、最大 30Hz のフレームレートにより、熱モジュールはスムーズな熱画像と正確な温度測定を保証します。
TWIN612 熱モジュールは、コンパクトな設計、軽量構造、0.8w という低消費電力という利点があります。画像アルゴリズムと温度測定機能を強化し、TWIN612 熱モジュールは、より安定した画像と正確な温度を表示します。
セラミックパッケージングプロセスは、金属パッケージングと同様に、成熟した赤外線検出器パッケージング技術です。金属パッケージングと比較して、パッケージ化された検出器の体積と重量が大幅に削減されます。したがって、TWIN612 熱モジュールは、サイズ、重量、消費電力に厳しい要件がある業界に適用できます。
主な特徴
- ミニサイズ：25.4mm×25.4mm×35mm
- 軽量：25g
- 標準 NETD<40mk
- シャープで鮮明な熱画像
- 標準消費電力はわずか 0.8W
製品仕様
| モデル | TWIN612/R |
| IR 検出器性能 | |
| 解像度 | 640×512 |
| 画素サイズ | 12μm |
| スペクトル範囲 | 8～14μm |
| 標準 NETD | ＜40mK |
| 画像処理 | |
| フレームレート | 25Hz/30Hz |
| 起動時間 | 6秒 |
| アナログビデオ | PAL/NTSC |
| デジタルビデオ | YUV/BT.656/LVDS/USB2.0 |
| 画像表示 | 合計 11 種類（白熱/溶岩/アイアンボウ/アクア/ホットアイアン/医療/北極/レインボー1/レインボー2/赤熱/黒熱） |
| 画像アルゴリズム | NUC/3D/2D/DRC/EE |
| 電気的仕様 | |
| 標準外部インターフェース | 50pin_HRS |
| 通信インターフェース | RS232/USB2.0 |
| 供給電圧 | 4～5.5V |
| 標準消費電力 | 0.8W |
| 温度測定 | |
| 動作温度範囲 | -10℃～50℃ |
| 温度測定範囲 | -20℃～150℃、0℃～550℃ |
| 温度測定精度 | ±2℃ または ±2% の大きい方 |
| SDK | Windows/Linux; グレースケールから温度へのビデオストリーム分析と変換を実現 |
| 物理的特性 | |
| 寸法 (mm) | 25.4×25.4×35 (レンズなし) |
| 重量 | 25g (レンズなし) |
| 環境適応性 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%、結露しないこと |
| 振動 | 5.35grms、3 軸 |
| 衝撃 | 半正弦波、40g/11ms、3 軸、6 方向 |
| 光学系 | |
| オプションレンズ | 固定アサーマル：13mm |
産業用途
TWIN612/R 熱画像モジュールは、熱画像、セキュリティ監視、UAV ペイロード、ロボット、インテリジェントハードウェア、ADAS、消防救助の分野に適用されます。
当社の利点
よくある質問
1. 赤外線とは？
赤外線熱画像について話すとき、最初に考えるのは赤外線（IR）です。赤外線エネルギーの波長は約 700nm から始まり、約 1mm まで広がります。すべての物体は、赤外線という形で一定量の熱を放射します。これは私たちには見えません。なぜなら、電磁スペクトル全体で、肉眼で見えるのは「可視光」だけだからです。
2. 赤外線サーマルイメージャはどのように機能しますか？
赤外線機器の主要コンポーネントは、周囲の物体のわずかな温度差を敏感に検出できる赤外線熱検出器です。次に、物体からのこの放射情報を収集し、温度差情報に基づいて、温度情報を画像として出力します。物体が熱いほど、より多くの赤外線を生成します。強度が強すぎる場合は、熱のように感じることができます。
