ミニチュア声FPAの赤外線画像のカメラの中心120x90/17μm
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
xスペクトル範囲 | 8~14μm | ネットワーク | ≤60mK |
---|---|---|---|
決断 | 120x90 | ピクセル ピッチ | 17μm |
温度較差 | -20℃~+120℃ (カスタマイズ可能な) | サイズ | 8.5x8.5x9.16mm |
ハイライト | 声FPAの赤外線画像のカメラ,ミニチュア赤外線画像のカメラの中心,熱カメラの中心120x90 |
赤外線カメラで統合されるミニチュア声FPA 120x90/17μmの赤外線画像のカメラの中心

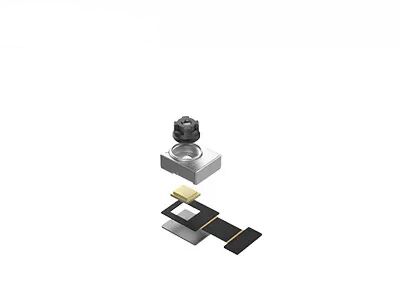

TIMO120ミニチュア赤外線モジュールはウエファー レベルの光学、120x90/17μmのウエファーの水平なパッケージ(WLP)の探知器およびすぐに目標地域および熱配分の熱イメージを得るために基本的な画像処理回路を統合する。
TIMO120赤外線画像の中心は最大限に活用されたサイズ、重量、力、費用(交換C)赤外線イメージ投射適用のために方向づけられる。その極度のミニチュア構造および超低いパワー消費量は費用、サイズおよび重量の厳密な条件のさまざまでスマートな装置、熱探知カメラまたは移動式ターミナルに統合されて便利である。
- 最低WLP赤外線モジュール、8.5x8.5x9.16mmの次元
- さまざまな埋め込まれたプラットホームと互換性があるDVPインターフェイス
- 目に見えるカメラ モジュールの等量、直接統合
- 完全なSDKの開発のキット
- 低い電力の設計のためのより長い操作時間を拡張するため
- 多くの種類の理性的な適用のための安価
モデル | TIMO-120 |
IRの探知器の性能 | |
決断 | 120x90 |
ピクセル ピッチ | 17μm |
スペクトル領域 | 8~14μm |
NETD | ≤60mK |
レンズのタイプ | WLO |
焦点モード | 固定ズームレンズ |
HFOV | 90°/50° |
被写界深度 | 無限への10cm |
フレーム率 | 1~30Hz (カスタマイズ可能な) |
温度の測定 | |
温度較差 | -20°C | (カスタマイズ可能な) +120°C |
温度の正確さ | カスタマイズ可能(ボディまたは産業サーモグラフィーの条件を満たしなさい) |
インターフェイスさせなさい/制御 | |
AVDD | 3.6V±0.05V |
VSK/VDET | 4.7±0.05V |
DVDD | 1.8V±0.05V |
インターフェイス | デジタル・インターフェイス |
パワー消費量 | 45mW (典型的なモード);9mW (低い電力モード) |
物理的特性 | |
次元(mm) | 12x10x5.48 (HFOV=90°);8.5x8.5x9.16 (HFOV=50°) (指定は勝つ) |
操作の温度 | -20°C | +60°C |
保管温度 | -40°C | +85°C |
TIMO120赤外線熱カメラの中心はサーモグラフィー、理性的なハードウェア、スマートな建物、スマートな家、AIoT等のような多くの地域で広く利用されている。
1. 赤外放射は何であるか。
約考えるために赤外線赤外線画像述べているとき、最初の事は赤外放射(IR)である。赤外放射エネルギーの波長は700nmで約始まり、約1mmに伸びる。すべての目的は私達には見えない赤外放射の形で全体の電磁スペクトルしか、肉眼が「可視ライト」を見ることができないので、ある程度の熱を出す。
2. 赤外線熱探知カメラをいかにするか仕事か。
赤外線装置の中心の部品は敏感に周囲の目的の小さい温度の相違を検出できる赤外線熱探知器である。それから、それは目的からこの放射情報を集め、温度の相違情報に基づいているイメージ投射のための温度情報を出力する。より熱い目的、作り出す赤外放射。強度が熱のようにそれを感じるには余りにも高ければ、できる。
