非冷却LWIR 256x192/12μMの上昇温暖気流の保安用カメラモジュール
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 解決 | 256x192 | 重さ | 8.9g±0.5g （を含む3.2mmレンズ） |
|---|---|---|---|
| スペクトル範囲 | 8~14μm | ピクセルピッチ | 12μm |
| NETD | ≤65mK | フレームレート | 25Hz/30Hz |
| ハイライト | 12UM熱保安用カメラモジュール,256x192熱保安用カメラモジュール,非冷却のLwirのカメラ モジュール |
||
製品の説明

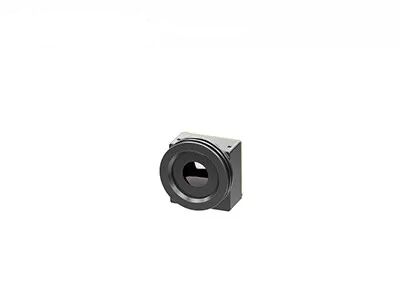

iLC212 熱画像モジュール
非冷却LWIR 256x192 / 12μm 熱セキュリティカメラモジュール
製品説明
iLC212非冷却IR画像モジュールは、非冷却熱モジュールとも呼ばれ、放射測定が可能で、赤外線非接触温度測定機能も利用できます。これは、8〜14μmの長波赤外線（LWIR）スペクトルを捕捉する、非常に小型の256x192 / 12μmウェーハレベルパッケージ（WLP）赤外線検出器を含んでいます。
完全に最適化されたSWaP-Cにより、iLC212 熱カメラモジュールは、低解像度、小型、低消費電力、非常に低価格です。したがって、セキュリティと監視の分野では、広角および近距離の温度測定と監視に非常に適しています。
主な特徴
- 完全に最適化されたSWaP-Cアプリケーション
- さまざまな赤外線製品に適しています
- 幅広い熱画像アプリケーション
- 低消費電力
製品仕様
| モデル | iLC212 |
| IR検出器性能 | |
| 材料 | 非冷却酸化バナジウム |
| 解像度 | 256×192 |
| 画素サイズ | 12μm |
| スペクトル応答 | 8μm〜14μm |
| NETD | ≤65mK@F1.0@25℃@50Hz |
| 画像処理 | |
| デジタルビデオ | RAW/YUV/BT656; USB2.0ビデオ伝送をサポート; 温度測定サポートパラメータライン |
| デジタルフレームレート | 25Hz/30Hz |
| 画像表示 | 黒-ホット/白-ホット/擬似カラー |
| 画像アルゴリズム | 非均一性補正（NUC） 3D画像ノイズリダクション（3DNR） 2Dノイズリダクション（DNS） ダイナミックレンジ圧縮（DRC） EEエンハンスメント |
| 起動時間 | ≤3s |
| 温度測定 | |
| 動作温度範囲 | -10℃〜+50℃ |
| 温度測定範囲 | -20℃〜+150℃、温度測定範囲の拡張とカスタマイズをサポート |
| 温度測定精度 | ±3℃/±3%（大きい方の値を使用）@23℃±5℃; 温度測定距離は1.5mです |
| 領域温度測定 | 任意の領域温度測定をサポートし、領域最大値、最小値、平均値を出力します |
| SDK | Windows / Linuxバージョン、ビデオストリーム分析とグレースケールから温度への変換を実現 |
| 電気インターフェース | |
| 外部インターフェース | 30pin_HRSコネクタ 電源入力 デジタルビデオ RS232-TTL/USB2.0 GPIOなど |
| 通信 | RS232-TTL/USB2.0 |
| 拡張コンポーネント | VPCボード |
| PCソフトウェア | |
| ICCソフトウェア | モジュール制御とビデオ表示 |
| 電源システム | |
| 電源 | DC 3.3V±0.1V |
| 消費電力 | 定常状態：0.70W/3.3V @23±3℃ |
| 物理的特性 | |
| コネクタ | 外部コネクタモデル：DF40C-30DP-0.4V（51）、（HRS-オス） 嵌合コネクタモデル：DF40C（2.0）-30DS-0.4V（51）、（HRS-メス） |
| サイズ | 21mm×21mm×12.8mm（3.2mmレンズを含む） |
| 重量 | 8.9g±0.5g（3.2mmレンズを含む） |
| 環境適応性 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%〜95%、結露しないこと |
| 耐衝撃性と耐振動性 | 衝撃：半正弦波、40g/11ms、3軸、6方向 振動：5.35grms、3軸 |
| 認証 | ROHS2.0/REACH |
| レンズ | |
| オプションレンズ | 3.2mm/F1.1、HFOV：55.6±2.8°; コーティング：AR |
産業用途
iLC212熱画像モジュールは、セキュリティと監視の分野に適用され、隠しカメラ、デジタルカメラ、ドームカメラ、ボックスカメラなどに統合するのに適しています。
当社の利点
よくある質問
1. 赤外線とは何ですか？
赤外線熱画像について話すとき、最初に考えるのは赤外線（IR）です。赤外線エネルギーの波長は約700nmから始まり、約1mmまで伸びています。すべての物体は、私たちには見えない赤外線という形で一定量の熱を放出します。これは、電磁スペクトル全体で、肉眼で見えるのは「可視光」だけだからです。
2. 赤外線サーマルイメージャはどのように機能しますか？
赤外線機器のコアコンポーネントは、周囲の物体のわずかな温度差を敏感に検出できる赤外線熱検出器です。次に、物体からのこの放射情報を収集し、温度差情報に基づいて、画像化のための温度情報を出力します。物体が熱いほど、より多くの赤外線を生成します。強度が強すぎる場合は、熱のように感じることができます。
