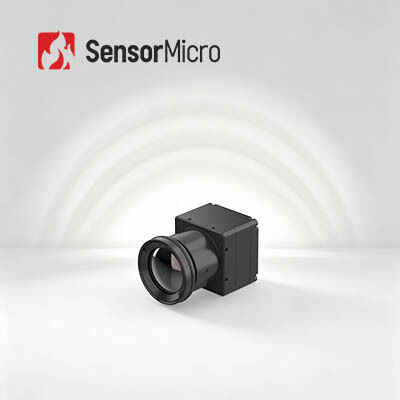

640x512/12μm 消防救助および産業用温度学用の赤外線熱カメラモジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | コイン612RG2 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 温度範囲 | -20℃~+550℃ (カスタマイズ可能) | 温度精度 | ±2℃か±2% |
|---|---|---|---|
| 解決 | 640×512/12μm | NETD | ≤25mK/F1.0/25℃ |
| スペクトル範囲 | 8～14μm LW | サイズ | 25.4×25.4×15.7mm |
| ハイライト | 消火のカメラ モジュールの中心,救助のカメラ モジュールの中心17uM,安定した熱カメラ モジュールの中心 |
||
製品の説明

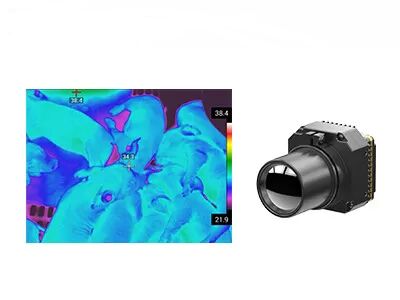

火災救助用赤外線サーマルカメラモジュールコア 640x512/12μm
製品概要
開発者およびシステムインテグレーター向けにカスタマイズされたCOIN612RG2赤外線温度測定カメラコアは、優れた互換性と拡張性を備え、迅速な二次開発をサポートします。標準的なシリアル通信プロトコルに準拠し、多様なユニバーサル出力インターフェースを備えています。
オプションの光学レンズシリーズと組み合わせることで、さまざまな検出距離やシーンの要件に対応します。内蔵された成熟した温度測定アルゴリズムと信号処理技術により、ユーザーは複雑なアルゴリズム開発を不要とします。コンパクトな構造と低消費電力を組み合わせることで、産業用サーマルイメージングシステムにおいて、ハードウェアアクセスから温度測定機能の実現まで、ワンストップでの迅速な統合を実現します。
主な特徴
- 包括的な機能、コスト効率の高い設計
- ApexCoreウェーハレベル赤外線検出器を使用して開発、NETD≦25mK
- 広く使用されているFPAと高度な画像処理アルゴリズムを組み合わせて画質を向上
- 温度測定精度は±2℃または±2%まで、-20℃～150℃および100℃～550℃の範囲をサポートし、カスタマイズ可能な拡張機能も備えています
- コンパクトで軽量、低消費電力で高効率
- 寸法：25.4*25.4*15.7mm
- 重量：15±1g、消費電力：≦0.65W
- 複数の構成、迅速な統合
- 多様なアプリケーション要件に対応するオプションの光学レンズ
- USB2.0/DVP/LVDS/BT.656画像出力インターフェースをサポート
- シリアルポート制御によるRAW/YUV/TMP画像データ出力
製品仕様
| モデル | COIN612RG2 |
|---|---|
| IR検出器インジケーター | |
| 感応材料 | VOx |
| 解像度 | 640*512 |
| ピクセルサイズ | 12μm |
| スペクトル応答 | 8μm～14μm |
| 標準NETD | ≦25mK/F1.0/25℃ |
| 画像処理 | |
| デジタルフレームレート | 25/30Hz |
| 起動時間 | 6秒 |
| アナログビデオ | PAL/NTSC |
| デジタルビデオ | RAW/YUV422/TMP |
| 画像アルゴリズム | 非均一性補正（NUC） 3Dノイズリダクション（3DNR） 2Dノイズ抑制（DNS） ダイナミックレンジ圧縮（DRC） エッジエンハンスメント（EE） |
| 画像表示 | 10種類（ホワイトホット/溶岩/アイアンレッド/ホットアイアン/メディカル/アークティック/レインボー1/レインボー2/ティント/ブラックホット） |
| PCソフトウェア | |
| ICCソフトウェア | モジュール制御＆ビデオ表示 |
| 電気 | |
| 標準外部インターフェース | 50ピン：DF40C-50DP-0.4V(51), (HRS,オス) |
| USB拡張ボード | USB3.0/USB2.0/VPC/USB2.0&VPC |
| 通信インターフェース | TTL-232/USB2.0 |
| デジタルビデオインターフェース | DVP8/DVP16/USB2.0/BT.656/LVDS |
| 供給電圧 | 4.5～5.5V |
| 標準消費電力 | 0.65W |
| 温度測定 | |
| 動作温度 | -10℃～+50℃ |
| 温度測定範囲 | -20℃～150℃、100℃～550℃；カスタマイズと拡張をサポート |
| 温度測定精度 | ±2℃または±2%（大きい方） |
| 部分温度測定 | 温度測定領域の最大値、最小値、平均値の出力をサポート |
| SDK | Android/Windows/Linux；グレースケールから温度へのビデオストリーム分析と変換を実現 |
| 機械 | |
| ベアコアサイズ（mm） | 25.4*25.4*15.7mm |
| ベアコア重量（g） | 15±1g |
| 環境適応性 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%、結露なきこと |
| 振動 | 5.35grms、ランダム振動、3軸 |
| 衝撃 | 半正弦波、40g/11ms、衝撃方向3軸、6方向 |
| 認証 | ROHS2.0/REACH |
| 光学レンズ | |
| 光学レンズ | 固定焦点アサーマル：4.8mm/7mm/9.1mm/13mm/19mm/25m/35mm |
| 保護等級 | IP67（フロントレンズ） |
産業用途
COIN612RG2サーマルイメージングモジュールは、産業用ビジョン、消防救助、セキュリティ監視、屋外観測、マシンビジョン、家電製品などに広く使用されています。
赤外線センシングにおける信頼できるパートナー
- 深い技術的専門知識
長年の赤外線センサー技術の研究、開発、応用経験により、チップ設計、ウェーハ製造、パッケージングおよびテスト、システム統合にわたる強力な能力を構築してきました。 - イノベーションと実践的実装に注力
NETD、SWaP、動作温度の限界を常に押し広げ、サーマルイメージングにおける技術的ブレークスルーを推進することにコミットしています。 - 多様な製品ポートフォリオ
独立したR&Dと複数の技術経路に支えられ、冷却型および非冷却型の赤外線検出コンポーネントを包括的に提供しています。 - 厳格な信頼性検証
堅牢な品質管理システムに支えられ、当社の製品は生産プロセス全体で複数のテスト手順を経て、長期的な安定性と信頼性を確保しています。 - 専門的な技術サポート
当社のエンジニアリングチームは、お客様の研究開発チームや製品チームと緊密に連携し、システム統合を加速し、効率を向上させ、市場投入までの時間を短縮します。
よくある質問
サーマルイメージング技術の利点は何ですか？
サーマルイメージング技術は、受動的で非接触の検出および認識技術です。主な機能は2つあります：熱画像（非接触温度測定と障害検出）と暗視（完全な暗闇でもターゲットを簡単に検出および識別）です。
赤外線カメラとは何ですか？
赤外線サーマルイメージングシステムは、赤外線検出器を使用して赤外線放射を検出し、それを電気信号に変換し、増幅、処理して画像として表示します。
赤外線とは何ですか？
絶対零度（-273.15℃または0ケルビン）を超える温度を持つすべての物体は放射を放出します。赤外線放射は、可視光、紫外線、X線、ガンマ線、宇宙線、電波とともに、電磁スペクトル全体を形成します。赤外線の波長は0.78μmから1000μmの間であり、波長が赤色光よりも長い不可視光の一種です。
