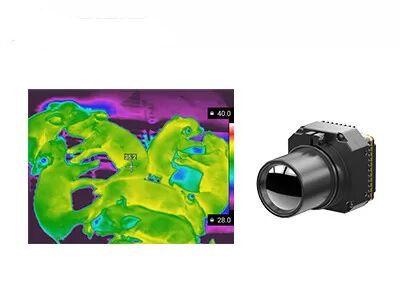

明確なイメージのADASのための赤外線熱カメラ モジュールの中心640x512 17μM
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x温度較差 | -20℃~+550℃ (カスタマイズ可能な) | 温度の正確さ | ±2℃か±2% |
---|---|---|---|
決断 | 640x512/17μm | NETD | <30mK |
スペクトル領域 | 8~14μm LW | サイズ | 44.5x44.5x36.6mm |
ハイライト | 明確なイメージのカメラ モジュールの中心,17uMカメラ モジュールの中心,640x512カメラ モジュール |
産業サーモグラフィーのための赤外線熱カメラ モジュールの中心640x512/17μM
PLUG617Rの非冷却の熱カメラ モジュールは光学部品の640x512/17μmの非冷却のfpaの赤外線探知器、完全な一連、専門の信号処理回路および画像処理のアルゴリズムから成っている。
PLUG617Rは一種の産業赤外線画像および温度の測定の分野で加えられる非冷却のカメラ モジュールである。産業サーモグラフィーの特定の条件を満たし、明確な熱イメージを示すことができる温度較差はカスタマイズ可能である。
一流の熱カメラ モジュールの製造業者として、全体的なセンサー技術は産業温度の測定のための新しい視野を開けることに努力している。赤外線温度の測定の分野の技術的な蓄積そして実践経験の年後で、私達は私達の顧客を機械赤外線画像の視野の解決のフル レンジ提供した。
- NETD<30mk>
-安定した性能
- 容易な統合
- 明確なイメージの質及び細部
- カスタマイズ可能な温度較差
- 強い環境の適応性
モデル | PLUG617R |
IRの探知器の性能 | |
決断 | 640x512 |
ピクセル ピッチ | 17μm |
スペクトル領域 | 8~14μm |
NETD | <30mk> |
画像処理 | |
フレーム率 | 25Hz/30Hz |
始動時間 | <15s> |
アナログのビデオ | PAL/NTSC |
デジタル ビデオ | RAW/YUV/BT656/LVDS |
延長部品 | USB/Camerlink |
モードを薄暗くすること | 線形/ヒストグラム/混合される |
デジタル ズームレンズ | 1~8X絶え間ないズームレンズ、ステップ サイズ1/8 |
画像表示 | 黒く熱く/白熱/擬似色 |
イメージの方向 | 斜めに水平に/縦に/フリップ |
イメージのアルゴリズム | NUC/AGC/IDE |
電気指定 | |
標準的な外部インタフェース | 50pin_HRSインターフェイス |
コミュニケーション モード | RS232-TTL、115200bps |
供給電圧 | 4~6V |
温度の測定 | |
実用温度範囲 | -10°C~50°C |
温度較差 | -20°C~150°C、100°C~550°C |
温度の正確さ | ±2°Cか±2% (最大値を取りなさい) |
SDK | ARM/Windows/Linux SDKのフル スクリーンのサーモグラフィー |
物理的特性 | |
次元(mm) | 44.5x44.5x36.6 |
重量 | <90g> |
環境の適応 | |
操作の温度 | -40°C | +70°C |
保管温度 | -45°C | +85°C |
湿気 | 5%~95%、不凝縮 |
振動 | 任意振動5.35grmsの3軸線 |
衝撃 | 半正弦の波、40g/11msの3軸線6の方向 |
光学 | |
任意レンズ | Athermal固定焦点:7.5mm/13mm/19mm/25mm/35mm モーターを備えられたレンズ:75mm/100mm/150mm |
PLUG617Rの赤外線画像モジュールは電力の点検で広く利用されている、マシン ビジョン、造るHVACの保証及び等監視、屋外、消火及び救助、法の執行及び救助、ADAS、UAVのペイロード。
1. 陶磁器の包装の赤外線探知器について
陶磁器の包装プロセスは類似している成長した赤外線探知器の実装技術の包装に金属をかぶせるために。包む金属と比較されて包まれた探知器の容積そして重量は非常に減る。陶磁器の包装のために、読み出し回路に自動調整式の実用温度機能があり、技術的な安定を要求しない。
2. ウエファーの水平な包装
包むウエファー レベルの包装、別名ウエファー レベルのサイズは半導体工業の高度の実装技術の重要な部分になった。ウエファーの水平な包装は(WLP)全体のMEMSのウエファーの高い真空パックを直接完了するプロセスであり、単一の赤外線探知器を作るためにそしてけがきし、切れる。それはIRの探知器のウエファーの包み、試験手順のさいの目に切る前にまたは完全に直接最も行う。
小型、軽量、携帯用、手持ち型、低価格および高い生産の効率の必要性を満たすのは改良された破片のサイズのパッケージである。
