1280×1024/12μm インフラレッドカメラモジュール 産業用温度測定用のコア
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | コイン1212R |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 温度範囲 | -20℃~+550℃ (カスタマイズ可能) | 温度精度 | ±2℃か±2% |
|---|---|---|---|
| 解決 | 1280×1024/12μm | NETD | ≤40mK/F1.0/25℃ |
| スペクトル範囲 | 8～14μm LW | デジタルフレームレート | 30Hz |
| ハイライト | カメラ モジュールの中心640x512,サーモグラフィーのカメラ モジュールの中心,17um赤外線熱カメラ モジュール |
||
製品の説明

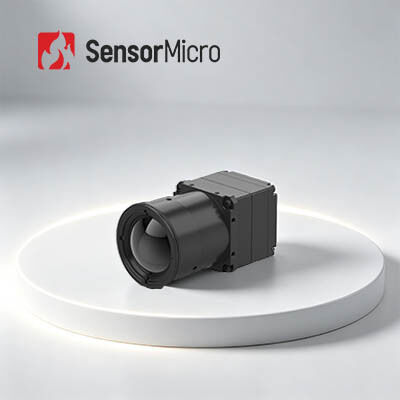

1280x1024 12μm インፍራレッドカメラモジュールコア
製品概要
COIN1212R赤外線カメラコアは,高度な信号処理回路と温度測定アルゴリズムと統合された1280*1024/12μmのメガピクセル非冷却赤外線検出器を搭載している.広く採用されているシリアル通信プロトコルをサポートし,さまざまなビデオ出力インターフェースと,全範囲の光学レンズオプションを提供しています..
温度差を素早く検知し,明確な熱画像と正確な温度データを提供する温度測定システムの二次開発を大幅に効率化します.
主要な特徴
高解像度 画像 精密 な 検出
- メガピクセルの高解像度検出により,より広い視野とより大きな領域で赤外線温度測定が可能になります
- 温度 の 微小 な 変化 を 監視 する と,標的 の 温度 詳細 が 明らか に 明らか に なり ます
完全 な 機能 と 効率
- 最高級の大型非冷却赤外線検出器で開発された
- 画像品質を向上させるための複数の高度な画像処理アルゴリズムと統合
- 温度測定精度は ±3°Cまたは ±3%まで, -20°Cから150°C,0から550°Cの範囲に対応し,拡張をカスタマイズできる
複数の構成,迅速な統合
- DVPとBTを含む様々な画像出力モードをサポートする.1120
- シリアルポート制御によるRAW/YUV画像データ出力
製品仕様
| モデル | コイン1212R |
|---|---|
| IR検出器 インディケーター |
敏感な材料:VOx 決議:1280*1024 ピクセルサイズ:12μm スペクトル応答:8μm ~ 14μm 典型的なNETD:≤40mK/F1.0/25°C |
| 画像処理 |
デジタルフレームレート:30Hz 起動時間:6s アナログビデオ:/ デジタルビデオ:RAW/YUV422/TMP 画像アルゴリズム:不均一性修正 (NUC), 3Dノイズ削減 (3DNR), 2Dノイズ抑制 (DNS), ダイナミックレンジ圧縮 (DRC), エッジ強化 (EE) 画像表示:10種類 (白熱/ラヴァ/鉄赤/熱熱/医療/北極/虹1/虹2/色/黒熱) |
| PC ソフトウェア | ICCソフトウェア:モジュール制御&ビデオディスプレイ |
| 電気 |
標準的な外部インターフェース:50pin: DF40C-50DP-0.4V ((51), (HRS,男性) エクステンションボードUSB3で0 通信インターフェース:TTL-232 デジタルビデオインターフェース:DVP16/BT.1120/MIPI 供給電圧:4.5~5.5V 典型的な電力消費量:1.0W |
| 温度測定 |
動作温度:-10°C~+50°C 温度測定範囲:-20°C~150°C,0°C~550°C;カスタマイズと拡張をサポート 温度測定精度:±2°C / ±2%以上 部分温度測定:温度測定エリアの最大,最小,平均のサポート出力値 SDK:Android/Windows/Linux; ビデオストリーム分析と灰色から温度への変換を達成 |
| メカニカル |
裸のコアサイズ (mm):14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm; 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm 裸の中核重量 (g):14mm/19mm/25mm: 19.7±1g; 35mm/50mm/100m: 32.5±1g |
| 環境 に 適応 する |
動作温度:-40°C~+70°C 保存温度:-45°C~+85°C 湿度:5%~95%,凝縮しない 振動:5.35gms ランダム振動 3軸 影響:半正弦波,40g/11ms 衝撃方向 3軸,6方向 認証:ROHS2.0/REACH |
| オプティカルレンズ |
オプティカルレンズ:固定焦点アテルマ: 14mm/19mm/24mm 保護レベル:IP67 (フロントレンズ) |
産業用用途
COIN1212R熱画像モジュールは,電気電力検査,機械ビジョン,ビル HVAC セキュリティとモニタリング,屋外,消防・救助,法執行・救助などに広く使用されています.
製品 の 利点
多様な製品ポートフォリオ
幅広い製品形式,赤外線検出器,カメラコア,およびモジュールを含め,さまざまな統合要件を満たします.
豊かな 品種
複数の配列解像度,ピクセルサイズ,波帯,レンズオプションの組み合わせは,多様なアプリケーションにより柔軟性を提供します.
卓越した業績
クリアな画像,コンパクトなサイズ,低電力消費,高い感度,高い信頼性
簡単に統合
複数のインターフェースオプションにより,統合が簡単になり,複数のアプリケーション分野での迅速な開発が可能になります.
よく 聞かれる 質問
赤外線同熱とは?
同熱線グラフ上の同じ温度値を持つ点を結ぶ直線は同熱線と呼ばれます.同熱線は異なる状態を示し,表現される温度も異なります.次の状況に分かれています:
- 異温が薄い場合,異なる場所間の温度差は比較的小さい.異温が密集している場合,それは異なる場所の温度が非常に異なることを意味します.
- 温度分布に影響する要因が少ないことを意味します. 温度分布が曲げている場合,温度分布に影響する多くの要因があることを意味します.
- 緯度によって温度が変化し,緯度因子が主な要因です.同熱線が海岸線に平行している場合,海からの距離によって温度が変化するということです海からの距離が主な要因です
