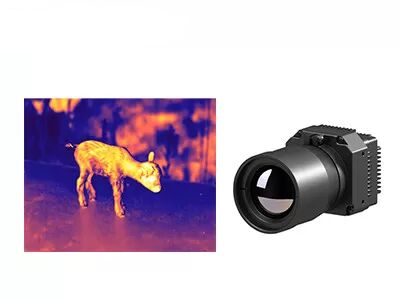

声の非冷却の赤外線カメラ モジュールLWIR高リゾリューション1280x1024
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | PLUG1212R |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 解決 | 1280x1024/12μm | NETD | <50mK |
|---|---|---|---|
| スペクトル範囲 | 8~14μm | サイズ | 20x20x10.4mm |
| ハイライト | 声の非冷却の赤外線カメラ モジュール,LWIRの非冷却の赤外線カメラ モジュール,1280x1024 LWIRのカメラ モジュール |
||
製品の説明

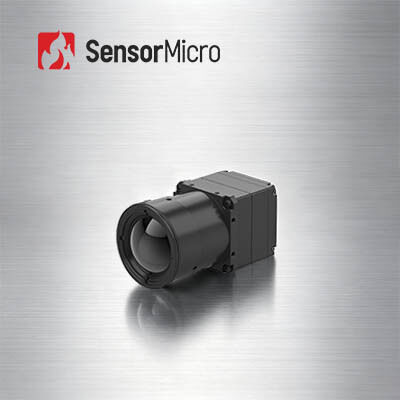

PLUG1212 赤外線カメラモジュール
VOx 高解像度熱画像カメラモジュール 非冷却 LWIR 1280x1024 / 12μm
製品説明
PLUG1212Rは、SensorMicroが開発したPLUG-Rシリーズの非冷却赤外線カメラモジュールの一つです。市場で好まれる焦点面アレイVOxマイクロボロメーター非冷却赤外線検出器、プロフェッショナルな信号処理回路、画像処理プラットフォームを採用し、ターゲットの赤外線放射を完全に温度データに変換します。温度測定が可能で、温度範囲は産業用温度測定向けに-20℃～150℃までカスタマイズ可能です。
1280x1024の大型アレイ解像度により、PLUG1212R非冷却熱モジュールはより多くの画像の詳細を表示し、より広い視野をサポートできます。12μmのピクセルサイズを小さくすることで、より優れた空間解像度を提供し、より短い光学レンズ焦点と一致して、同じ範囲のミッションを達成します。
主な特徴
- ピクセルピッチ：12μm
- 解像度：1280x1024
- スペクトル範囲：8μm -14μm
- 高感度：NETD<30mK
- 温度範囲：-20℃～150℃、100℃～550℃
- 温度精度：±2℃または±2%
- 高い信頼性と強力な環境適応性。
製品仕様
| モデル | PLUG1212R |
| IR検出器性能 | |
| 解像度 | 1280x1024 |
| ピクセルピッチ | 12μm |
| スペクトル範囲 | 8～14μm |
| NETD | <30mk |
| 画像処理 | |
| フレームレート | 25Hz |
| 起動時間 | <25秒 |
| アナログビデオ | / |
| デジタルビデオ | HDMI/RAW/YUV/BT1120 |
| 拡張コンポーネント | USB/Camerlink |
| 調光モード | リニア/ヒストグラム/混合 |
| デジタルズーム | 1～8X連続ズーム、ステップサイズ1/8 |
| 画像表示 | 黒ホット/白ホット/疑似カラー |
| 画像方向 | 水平/垂直/対角線フリップ |
| 画像アルゴリズム | NUC/AGC/IDE |
| 電気的仕様 | |
| 標準外部インターフェース | 50ピン_HRSインターフェース |
| 通信モード | RS232-TTL、115200bps |
| 供給電圧 | 5±0.5V |
| 温度測定 | |
| 動作温度範囲 | -10℃～50℃ |
| 温度範囲 | -20℃～150℃、100℃～550℃ |
| 温度精度 | ±2℃または±2%（最大値を採用） |
| SDK | ARM/Windows/Linux SDK、フルスクリーンサーモグラフィー |
| 物理的特性 | |
| 寸法（mm） | 56x56x40.2 |
| 重量 | ≤200g |
| 環境適応 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%、結露しないこと |
| 振動 | ランダム振動 5.35grms、3軸 |
| 衝撃 | 半正弦波、40g/11ms、3軸6方向 |
| 光学系 | |
| オプションレンズ | 固定焦点アサーマル：19mm/25mm |
産業用途
PLU1212R赤外線イメージングモジュールは、電力、マシンビジョン、建物検査、冶金石油化学などで広く使用されています。
当社のコア赤外線検出器
よくある質問
1. 赤外線等温線とは何ですか？
等温線グラフ上で同じ温度値を持つ点を結んだ線を等温線と呼びます。等温線は異なる状態を示し、表現される温度も異なり、以下の状況に分けられます。
- 等温線がまばらの場合、異なる場所間の温度差は比較的小さいです。等温線が密な場合、異なる場所の温度が非常に異なることを意味します。
- 等温線が直線の場合、温度分布に影響を与える要因が少ないことを意味します。等温線が曲線の場合、温度分布に影響を与える要因が多いことを意味します
- 東西の傾向は、温度が緯度によって変化し、緯度要因が主な要因であることを意味します。等温線が海岸線と平行である場合、温度が海からの距離によって変化し、海からの距離が主な要因であることを意味します。
