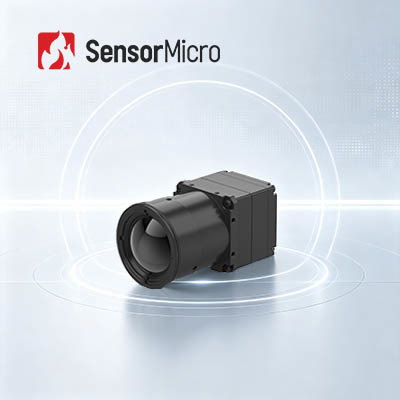

高感度非冷却VOxサーマルカメラモジュール 1280x1024/12μm
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | コイン1212R |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1280×1024/12μm | NETD | ≤40mK/F1.0/25℃ |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | デジタルフレームレート | 30Hz |
| 標準的な消費電力 | 1.0W | 供給電圧 | 4.5~5.5V |
| ハイライト | 声LWIRの熱カメラ モジュール,声の熱カメラ モジュール1280x1024,非冷却のカメラ モジュール12uM |
||
製品の説明
高感度VOx LWIR熱カメラモジュール 冷却されていない 1280x1024/12μm
製品概要
COIN1212R赤外線カメラコアは,高度な信号処理回路と温度測定アルゴリズムと統合された1280*1024/12μmのメガピクセル非冷却赤外線検出器を搭載している.広く採用されているシリアル通信プロトコルをサポートし,さまざまなビデオ出力インターフェースと,全範囲の光学レンズオプションを提供しています..
温度差を素早く検知し,明確な熱画像と正確な温度データを提供する温度測定システムの二次開発を大幅に効率化しますこれは,インテリジェントモニタリング,高級製造,プロセス制御,科学研究,他の高級熱イメージングアプリケーション.
主要な特徴
- 高解像度画像,正確な検出:メガピクセルの高解像度検出により,より広い視野とより大きな領域で赤外線温度測定が可能になります.目標の熱の詳細は明らかに明らかになります.
- 機能も効率も高級の大型型冷却されていない赤外線検出器で 画像の質を向上させるための 複数の高度な画像処理アルゴリズムと統合されています温度測定精度は ±3°Cまたは ±3%まで, -20°Cから150°C,0から550°Cの範囲をサポートし,拡張をカスタマイズできます.
- 複数の構成,迅速な統合:DVPとBTを含む様々な画像出力モードをサポートする.1120. シリアルポート制御付きのRAW/YUV画像データ出力
製品仕様
| モデル | コイン1212R |
|---|---|
| IR検出器 インディケーター | |
| 敏感な材料 | VOx |
| 決議 | 1280*1024 |
| ピクセルサイズ | 12μm |
| スペクトル反応 | 8μm ~ 14μm |
| 典型的なNETD | ≤40mK/F1.0/25°C |
| 画像処理 | |
| デジタルフレームレート | 30Hz |
| 開始時間 | 6s |
| アナログビデオ | / |
| デジタルビデオ | RAW/YUV422/TMP |
| 画像アルゴリズム | 不一致性修正 (NUC) 3Dノイズ削減 (3DNR) 2Dノイズ抑制 (DNS) ダイナミック・レンジ・コンプレッション (DRC) エッジ強化 (EE) |
| 画像表示 | 10種類 (白熱/ラヴァ/鉄赤/熱熱/医療/北極/虹1/虹2/色/黒熱) |
| PC ソフトウェア | |
| ICCソフトウェア | モジュール制御&ビデオディスプレイ |
| 電気 | |
| 標準的な外部インターフェース | 50pin: DF40C-50DP-0.4V ((51), (HRS,男性) |
| 拡張板 | USB3で0 |
| 通信インターフェース | TTL-232 |
| デジタルビデオインターフェース | DVP16/BT.1120/MIPI |
| 供給電圧 | 4.5~5.5V |
| 典型的な電力消費量 | 1.0W |
| 温度測定 | |
| 動作温度 | -10°C~+50°C |
| 温度測定範囲 | -20°C~150°C,0°C~550°C;カスタマイズと拡張をサポート |
| 温度測定の精度 | ±2°C / ±2%以上 |
| 部分温度測定 | 温度測定エリアの最大,最小,平均のサポート出力値 |
| SDK | Android/Windows/Linux; ビデオストリーム分析と灰色から温度への変換を達成 |
| メカニカル | |
| 裸のコアサイズ (mm) | 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm |
| 裸の中核重量 (g) | 14mm/19mm/25mm: 19.7±1g 35mm/50mm/100m: 32.5±1g |
| 環境 に 適応 する | |
| 動作温度 | -40°C~+70°C |
| 貯蔵温度 | -45°C~+85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | 5.35gms ランダム振動 3軸 |
| 影響 | 半正弦波,40g/11ms 衝撃方向 3軸,6方向 |
| 認証 | ROHS2.0/REACH |
| オプティカルレンズ | |
| オプティカルレンズ | 固定焦点アテルマ: 14mm/19mm/24mm |
| 保護レベル | IP67 (フロントレンズ) |
産業用用途
COIN1212R赤外線画像モジュールは,電力,機械ビジョン,建物検査,金属鉱業,石油化学などに広く使用されています.
核心 の 赤外線 検出器
内部赤外線検出技術:
- 8インチ0.11μmのVOx非冷却赤外線検出器
- 8インチ0.5μm MCT冷却赤外線検出器
- 8インチ0.5μm T2SL冷却赤外線検出器
生産能力と利点:
- 年間600万台の自社開発の赤外線検出器
- 30半導体製造施設
- 20クリーンルーム面積000m2
よく 聞かれる 質問
1赤外線温度学とは?
温度測定は,物体の表面温度検出に基づく非侵襲的な診断方法の新しく効果的な技術です.物体 から 放出 さ れる 赤外線 (IR) の 放射 は,温度 分布 地図 の 形 で 記録 さ れ,視覚化 さ れ ます.
2赤外線温度学は何のために使えますか?
赤外線熱画像は 家庭の検査や 構造的欠陥,電気的欠陥,機械的欠陥,人間と動物の生理学的変化などを 特定するために使用できます
3赤外線熱写真の利点は?
非破壊的な試験では,テストが簡単で,損傷なく迅速に対応し,コスト削減,作業効率の向上,人材と機器の減価を削減します.
医療用温度測定では 人間の体内の隠れた問題を 非常に効率的に発見できます 放射線や痛みがなく100%安全です これは早期健康診断に最適なツールです
