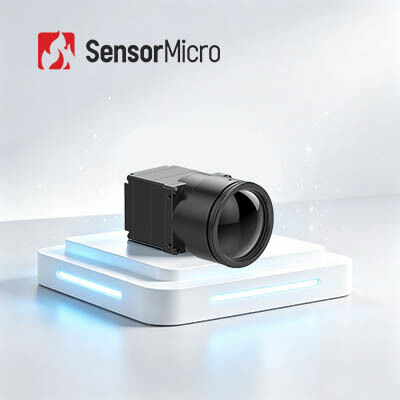

1280×1024 解像度 12μm ピクセルピッチ 赤外線カメラコア USB3.0拡張ボード
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | コイン1212 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1280×1024 | 消費電力 | 1.0W |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | ピクセルピッチ | 12μm |
| 拡張ボード | USB3.0 | フレームレート | 30Hz |

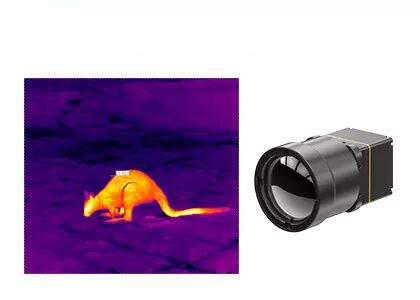

| ハイライト | 25mmレンズの赤外線カメラの中心,12uM赤外線カメラの中心,野性生物の観察LWIRの熱中心 |
||
製品の説明
1280×1024 12μm赤外線カメラコア 35/50/100mmレンズ
製品概要
厳格な産業環境と連続作業環境のために設計されていますCOIN1212赤外線カメラコアは,堅牢な1280×1024 12μmのウエファーレベル赤外線検出器と非常に安定した信号処理回路を備えています専門的なイメージングアルゴリズムが最適化され,複雑な作業条件下で一貫して明確な熱画像を出力できます.迅速で正確なホットスポット検出が,運用安全監視を保証する汎用的なインターフェース互換性と完全な光学レンズ適応性により,高度に統合されたモジュールは長期にわたる安定した動作を提供します.工業製造検査のための信頼性の高いコアコンポーネントとして機能する重要なインフラストラクチャの運用監視とインテリジェント産業認識システム
主要な特徴
高解像度 画像 精密 な 検出
- 1280×1024/12μm メガピクセルの解像度により,広い視野と長距離HD画像ができます.
- 近距離観測で細かな標的の詳細をはっきりと捉える
完全 な 機能 と 費用 効率
- 業界をリードする大型のウエファーレベルの赤外線検出器で構築された
- 画像の透明性と視覚品質を向上させるための高度な画像処理アルゴリズムと統合
急速な統合,加速した発展
- DVPとBTを含む複数の画像出力インターフェースをサポートする.1120
- シリアルポート制御で出力 RAW/YUV画像データ
製品仕様
| モデル | コイン1212 |
| IR検出器 インディケーター | |
| 敏感な材料 | VOx |
| 決議 | 1280×1024 |
| ピクセルサイズ | 12μm |
| スペクトル反応 | 8μm ~ 14μm |
| 典型的なNETD | ≤40mK/F1.0/25°C |
| 画像処理 | |
| デジタルフレームレート | 30Hz |
| 開始時間 | 6s |
| アナログビデオ | / |
| デジタルビデオ | RAW/YUV422 |
| 画像アルゴリズム | 不一致性修正 (NUC) 3Dノイズ削減 (3DNR) 2Dノイズ抑制 (DNS) ダイナミック・レンジ・コンプレッション (DRC) エッジ強化 (EE) |
| 画像表示 | 10種類 (白熱/ラヴァ/鉄赤/熱熱/医療/北極/虹1/虹2/色/黒熱) |
| PC ソフトウェア | |
| ICCソフトウェア | モジュール制御&ビデオディスプレイ |
| 電気 | |
| 標準的な外部インターフェース | 50pin: DF40C-50DP-0.4V ((51), (HRS,男性) |
| 拡張板 | USB3で0 |
| 通信インターフェース | TTL-232 |
| デジタルビデオインターフェース | DVP16/BT.1120/MIPI |
| 供給電圧 | 4.5~5.5V |
| 典型的な電力消費量 | 1.0W |
| メカニカル | |
| 裸のコアサイズ (mm) | 14mm/19mm/25mm: 25.4mm×25.4mm×19.3mm 35mm/50mm/100m: 35.4mm×35.4mm×17.8mm サイズ: |
| 裸の中核重量 (g) | 14mm/19mm/25mm: 19.7±1g 35mm/50mm/100m: 32.5±1g |
| 環境 に 適応 する | |
| 動作温度 | -40°C~+70°C |
| 貯蔵温度 | -45°C~+85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | 5.35gms ランダム振動 3軸 |
| 影響 | 半正弦波,40g/11ms,インパクト方向X軸,3回 |
| 認証 | ROHS2.0/REACH |
| オプティカルレンズ | |
| オプティカルレンズ | 固定焦点 熱: 14mm/19mm/25mm/35mm/50mm/100mm |
| 保護レベル | IP67 (フロントレンズ) |
産業用用途
COIN1212熱イメージングモジュールは,主要なインフラストラクチャの監視,ハイエンド製造,産業検査,科学研究などの分野で適用されています.
私たちの製品ライン
- 高い感度と優れた性能
- 赤外線産業における世界有数の技術
- 様々な赤外線検出器が利用可能 - 不冷や冷蔵IR検出器の両方,異なるフォーマットとピクセルサイズ
- 迅速な配送を保証する量産 - 年間生産能力が数百万もの検出器まで3つの生産ライン
よく 聞かれる 質問
1なぜ赤外線熱画像機は 夜の方が良いのか?
赤外線熱カメラは通常 夜間では性能が良くなりますが 周囲の明るさや暗さには関係ありません昼間の温度よりずっと低いからです.熱画像センサーは高コントラストで暖かい領域を表示できます
2熱画像のフレームレート
赤外線熱画像カメラのフレームレートは,熱画像カメラのビデオの写真時間の密度を表し,熱画像カメラの撮影速度を示すために使用できます.フレームレートの概念は,赤外線熱画像機は,ビデオプロセスの単位時間あたり何枚の画像を出力することができます出力画像の数は出力時間密度のみを表します.例えば,30Hzは毎秒30枚の出力画像を表し,60Hzは毎秒60枚の出力画像を表します.1秒間の出力画像の総数は異なるが30Hzで撮影できない物体は 60Hzで撮影できるわけではありません.
