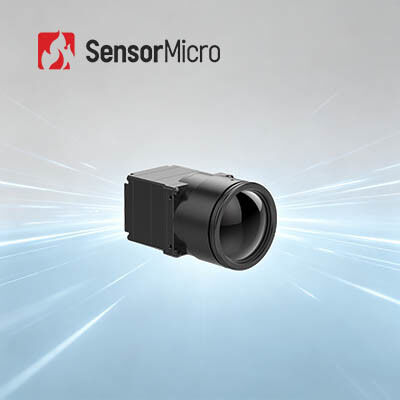

HD 1280x1024 解像度 12μm ピクセルピッチ 30Hz フレームレート 無冷却赤外線検出器付き LWIR 熱画像モジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | コイン1212 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1280x1024 | フレームレート | 30Hz |
|---|---|---|---|
| 消費電力 | 1.0W | ピクセルピッチ | 12μm |
| スペクトル範囲 | 8～14μm | 通信インターフェース | TTL-232 |
| ハイライト | 640x512決断の熱モジュール,冷却された赤外線探知器LWIRモジュール,ADASは赤外線探知器モジュールを冷却した |
||
製品の説明
1280x1024/12μm 非冷却赤外線検出器を備えた HD LWIR 熱画像モジュール
製品概要
COIN1212 赤外線カメラ コアは、高性能 1280×1024 12μm メガピクセルのウェーハレベル赤外線検出器を採用し、プレミアム信号処理回路およびプロフェッショナルなイメージング アルゴリズムと組み合わせています。主流のシリアル プロトコル、複数のビデオ出力インターフェイス、多様な光学レンズ構成をサポートし、高速なホットスポット検出と超鮮明な熱画像を提供します。簡素化された二次開発向けに最適化されたこのオールインワン熱画像コアは、主要なインフラストラクチャの監視、高度な製造、インテリジェントな輸送、専門的な科学研究などのハイエンドのシナリオに最適です。
主な特長
高精細なイメージング、正確な検出
- 1280×1024/12μmメガピクセル解像度により、広い視野と長距離のHDイメージングが可能
- 近距離観察時にターゲットの細部を鮮明に捕捉
フル機能でコスト効率が高い
- 業界をリードする大型ウエハーレベル赤外線検出器を搭載
- 高度な画像処理アルゴリズムと統合され、画像の鮮明さと視覚的品質が向上します。
迅速な統合、加速された開発
- DVP や BT.1120 を含む複数の画像出力インターフェイスをサポート
- シリアルポート制御によりRAW/YUV画像データを出力
製品仕様
| モデル | コイン1212 |
| IR検出器インジケーター | |
| 敏感な素材 | VOx |
| 解決 | 1280×1024 |
| ピクセルサイズ | 12μm |
| スペクトル応答 | 8μm～14μm |
| 典型的なNETD | ≤40mK/F1.0/25℃ |
| 画像処理 | |
| デジタルフレームレート | 30Hz |
| 起動時間 | 6秒 |
| アナログビデオ | / |
| デジタルビデオ | RAW/YUV422 |
| 画像アルゴリズム | 不均一性補正 (NUC) 3Dノイズリダクション(3DNR) 2D ノイズ抑制 (DNS) ダイナミックレンジ圧縮(DRC) エッジ強調 (EE) |
| 画像表示 | 10種類(ホワイトホット/ラバ/アイアンレッド/ホットアイロン/メディカル/アークティック/レインボー1/レインボー2/ティント/ブラックホット) |
| パソコンソフト | |
| ICC ソフトウェア | モジュール制御とビデオ表示 |
| 電気 | |
| 標準外部インターフェース | 50ピン：DF40C-50DP-0.4V(51)、(HRS、オス) |
| 拡張ボード | USB3.0 |
| 通信インターフェース | TTL-232 |
| デジタルビデオインターフェース | DVP16/BT.1120/MIPI |
| 供給電圧 | 4.5～5.5V |
| 標準的な消費電力 | 1.0W |
| 機械式 | |
| 裸コアサイズ(mm) | 14mm/19mm/25mm：25.4mm×25.4mm×19.3mm 35mm/50mm/100m：35.4mm×35.4mm×17.8mm |
| 裸芯重量(g) | 14mm/19mm/25mm：19.7±1g 35mm/50mm/100m：32.5±1g |
| 環境適応力 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%、結露なきこと |
| 振動 | 5.35grms、ランダム振動、3軸 |
| インパクト | 半正弦波、40g/11ms、衝撃方向X軸、3回 |
| 認証 | ROHS2.0/リーチ |
| 光学レンズ | |
| 光学レンズ | 固定焦点アサーマル: 14mm/19mm/25mm/35mm/50mm/100mm |
| 保護レベル | IP67 (フロントレンズ) |
産業用途
COIN1212 熱画像モジュールは、主要インフラの監視、ハイエンド製造、産業検査、科学研究などの分野に応用されています。
当社の強み
安定供給
当社はエコシステム全体にわたって安定した信頼性の高いサプライチェーンを誇り、市場の需要に迅速に対応できます。
イノベーションの持続
検出器製造の専門知識とシステム統合のサポート経験により、当社は性能要件に対する深い洞察を獲得し、設計を継続的に最適化し、製品アプリケーション→技術フィードバック→製品アップグレードという好循環を生み出します。
コストメリット
生産チェーン全体を管理し、効率的な大規模製造を活用することで、幅広い用途に競争力のある価格を提供します。
よくある質問
1. LWIR、MWIR/LWIR デュエルカラー冷却型赤外線検出器の応用
赤外線熱画像技術では、長波熱検出器は粉塵の多い大気中を強力に透過し、太陽のきらめき効果や光の反射によって妨げられることはありません。粉塵が舞う大気中での車両の走行、光が反射する水上での船舶の航行、雲間を飛行する航空機など、さまざまな複雑な環境でも優れた画質が得られます。
2 色の冷却型赤外線検出器は、中波と長波の検出の利点を 1 つの冷却型赤外線検出器アセンブリに組み合わせており、デュアル波長帯で高性能イメージングを同時に実行でき、誤警報率を大幅に低減します。複雑な背景の検出や高速で移動するターゲットの監視に使用できます。
