384×288 解像度 17μm ピクセルピッチと 25mm レンズを持つ LWIR 未冷却熱画像モジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | コイン417G3 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 384×288 | 消費電力 | 0.65W |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | ピクセルピッチ | 17μm |
| NETD | ≤30mK/F1.0/25℃ | フレームレート | 25/30/50Hz |
| ハイライト | 熱カメラ モジュール12uM,640x512 LWIRの熱カメラ モジュール,密集したLWIRのカメラの中心 |
||
製品の説明

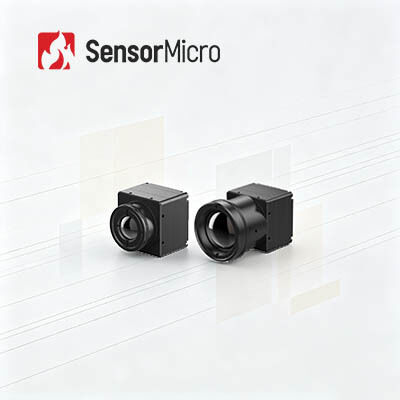

LWIR 非冷却 384x288 17μm 熱画像モジュール (25mm レンズ付き)
製品概要
384×288 17μm ウェハーレベルパッケージの赤外線検出器を備えた COIN417G3 サーマルカメラコアは、NETD≤30mK の超高熱感度と最適化されたイメージングアルゴリズムを備えています。マルチフォーマット画像出力と低消費電力設計を備えたこの赤外線カメラコアは、柔軟なレンズマッチングと便利な二次統合をサポートします。夜間のセキュリティ監視、消防救助、産業用マシンビジョン、車両ADAS周辺システムなどに広く採用されています。
主な特長
- 包括的な機能、コスト効率の高い設計- 画質を向上させるための統合された高度な画像処理アルゴリズムを備えた、コストパフォーマンスの高いウェーハレベルパッケージング検出器を使用して開発されました
- 卓越したパフォーマンス、優れた画像処理- 一般的な NETD ≤30mK による高感度と、より鮮明で鮮明な熱画像を実現する次世代画像アルゴリズム
- 柔軟な拡張、迅速な統合- USB2.0/DVP/LVDS/BT.656画像出力インターフェイスとシリアルポート制御によるRAW/YUV画像データ出力のサポートにより、多様なアプリケーションシナリオに合わせて複数の光学レンズオプションが利用可能
製品仕様
| モデル | コイン417G3 |
|---|---|
| IR検出器インジケーター | |
| 敏感な素材 | VOx |
| 解決 | 384×288 |
| ピクセルサイズ | 17μm |
| スペクトル応答 | 8μm～14μm |
| 典型的なNETD | ≤30mK/F1.0/25℃ |
| 画像処理 | |
| デジタルフレームレート | 25/30/50Hz |
| 起動時間 | 6秒 |
| アナログビデオ | パル/NTSC |
| デジタルビデオ | RAW/YUV422 |
| 画像アルゴリズム | 不均一性補正 (NUC) 3Dノイズリダクション(3DNR) 2D ノイズ抑制 (DNS) ダイナミックレンジ圧縮(DRC) エッジ強調 (EE) |
| 画像表示 | 10種類(ホワイトホット/ラバ/アイアンレッド/ホットアイロン/メディカル/アークティック/レインボー1/レインボー2/ティント/ブラックホット) |
| パソコンソフト | |
| ICC ソフトウェア | モジュール制御とビデオ表示 |
| 電気 | |
| 標準外部インターフェース | 50ピン: DF40C-50DP-0.4V(51)、(HRS、オス) |
| 拡張ボード | USB3.0/USB2.0/VPC/USB2.0&VPC |
| 通信インターフェース | TTL-232/USB2.0 |
| デジタルビデオインターフェース | DVP8/DVP16/USB2.0/BT.656/LVDS |
| 供給電圧 | 4.5～5.5V |
| 標準的な消費電力 | 0.65W |
| 機械式 | |
| 裸コアサイズ(mm) | 25.4mm×25.4mm×16.5mm |
| 裸芯重量(g) | 16.6±1 |
| 環境適応力 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%、結露なきこと |
| 振動 | ランダム振動、5.35grms、3軸 |
| インパクト | 半正弦波、40g/11ms、衝撃方向X軸、3回 |
| 認証 | ROHS2.0/リーチ |
| 光学レンズ | |
| 光学レンズ | 固定焦点アサーマル: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm |
| 保護レベル | IP67(フロントレンズ) |
産業用途
COIN417G3 熱画像モジュールは、産業用ビジョン、セキュリティ監視、消防および救助、屋外、マシンビジョン、ADAS などの分野に適用されます。
製品の利点
- 多様な製品ポートフォリオ- さまざまな統合要件を満たす赤外線検出器、カメラコア、モジュールを含む幅広い製品フォーマット
- 豊富な製品バリエーション- 複数のアレイ解像度、ピクセル サイズ、波長帯、およびレンズ オプションの組み合わせにより、さまざまな用途に優れた柔軟性を提供します
- 卓越したパフォーマンス- 鮮明な画像、コンパクトなサイズ、低消費電力、高感度、幅広い環境課題下でも機能するように設計された強力な信頼性
- 簡単な統合- 複数のインターフェイス オプションにより統合が簡単になり、複数のアプリケーション分野にわたる迅速な開発が可能になります
よくある質問
赤外線カメラはガラス越しでも検知できますか?
驚かれるかもしれませんが、赤外線カメラはガラス越しに検出できないことがよくあります。
物理学の観点から、この問題の技術的な理由を説明するのは困難ですが、その原理は非常に簡単です。基本的に可視光はガラスを通過しますが、ガラスは赤外線波長に対しては鏡のように機能します（赤外線カメラのレンズがガラスではなくゲルマニウムまたはセレン化亜鉛で作られることが多いのはこのためです）。
赤外線カメラを窓に向けた場合、画面には反対側の画像がはっきりと表示されず、ぼやけて見える可能性が高く、おそらく持っているレンズがぼやけて反射している可能性があります。
しかし、これは絶対的なものではなく、一部の赤外線周波数はガラスを通過する可能性があり、特定の種類や構成のガラスでは異なる程度の赤外線を通過させます。たとえば、車のフロントガラスは、標準的な家庭用ガラスよりも良い結果が得られる傾向があります。
