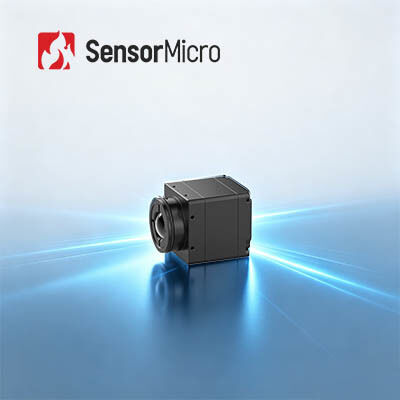

解像度384×288とピクセルピッチ12μmで,シャッターレスセキュリティモニタリングのための冷却されていないLWIR熱カメラコア
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iSE412 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| スペクトル範囲 | 8～14μm | 解決 | 384×288 |
|---|---|---|---|
| 消費電力 | 0.8W | ピクセルピッチ | 12μm |
| NETD | ≤30mK | フレームレート | 50Hz |
| ハイライト | RS232熱カメラの中心,屋外LWIRの熱カメラの中心,640x512 Lwirのカメラの中心 |
||
製品の説明
安全監視用の冷却されていないLWIR熱カメラコア384x288/12μm
製品概要
iSE412赤外線カメラコアは,自社開発した384×288/12μmセラミックパッケージング検出技術に基づいた高信頼性の小型化熱画像ソリューションです.様々なインテリジェントシステム統合プロジェクトのための高品質の熱画像出力特許のシャッターレス画像技術により シャッター校正による中断や騒音の干渉なしに 24時間連続監視が可能です
主要な特徴
- シャッターなし の デザイン より 円滑 な 眺め を する ため:動作中にシャッター校正は必要ないため,従来のシャッターベースのシステムに共通する画像のタタリングを排除する.静かな操作により,機械的な騒音なしで機密に使用できます.
- コンパクトで軽量で 統合に柔軟性があるシステム全体の寸法は25.4×25.4×22.7mmで,裸のコア重量は26±1.5gです.スペース節約構造設計により,柔軟なシステムレイアウトと統合が可能です.
- 機能豊かなシームレスな統合:スーパー解像度アルゴリズム,画像内画像,カスタマイズ可能なOSD,睡眠モード,ワンクリック校正,さまざまなマイクロOLEDディスプレイとの互換性をサポートします.複数の光学レンズと拡張コンポーネントと互換性があり,簡単な二次開発とシステムカスタマイズが可能.
製品仕様
| モデル | iSE412 | |
| IR検出器 インディケーター | ||
| 敏感な材料 | VOx | |
| 決議 | 384×288 | |
| ピクセルサイズ | 12μm | |
| スペクトル反応 | 8μm ~ 14μm | |
| 典型的なNETD | ≤30mK | |
| 画像処理 | ||
| 効果的なピクセル | 384×288 | |
| デジタルフレームレート | 50Hz | |
| 開始時間 | 6s | |
| デジタルビデオ | YUV420/YUV422/RGB888/RAW | |
| 画像アルゴリズム | NUC/DRC/DNS/DDE/SFFC | |
| シャッターなし | サポート | |
| 画像表示 | 10種類 (白熱/ラヴァ/鉄赤/熱熱/医療/北極/虹1/虹2/色/黒熱) | |
| 画像の方向性 | 横/垂直/斜面 | |
| デジタルズーム | 1x/2x/4x/8x | |
| 画像の明るさ | オート/マニュアル | |
| 画像コントラスト | オート/マニュアル | |
| 補償モード | マニュアル | |
| 電気 | ||
|
標準的な外部インターフェース
|
50pin: BP040SB-50-0114-B-R0
|
|
| 通信インターフェース | TTL-232/USB20 | |
| デジタルビデオインターフェース | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| エクステンションコンポーネント | USB2.0/SDI/HDMI/GIGE/カメラリンク/VPC/MIPI-CSI-2LANE | |
| 電気インターフェース | ||
| 供給電圧 | 2.7V~5.3V | |
| 典型的な電力消費量 | 0.8W@50Hz@23±3°C | |
| メカニカル/レンズ | ||
| 裸のコアサイズ (mm) | 25.4×25.4×227 | φ36×24 について3 |
| 裸の中核重量 (g) | 26±1 とすると5 | 28±1 とすると5 |
| オプティカルレンズ |
固定焦点アテラル: 4.9/9.1/13/19mm
|
固定焦点アテラル: 25mm/35mm
|
| シャッター部品 | 選択可能 | |
| 振動 | 5.35g ランダム振動 3軸 | |
| 影響 | 半正弦波,40g/11ms,インパクト方向X軸,3回 | 1500g@0.4ms |
| 保護レベル | IP67 (フロントレンズ) | |
| 環境 に 適応 する | ||
| 動作温度 | -40°C~+70°C | |
| 貯蔵温度 | -45°C~+85°C | |
| 湿度 | 5%~95%,凝縮しない | |
| 認証 | ROHS2.0/REACH | |
産業用用途
iSE412/R熱画像モジュールは,産業ビジョン,消防・救助,セキュリティ監視,屋外観測,機械ビジョン,消費者電子機器などに適用されています.
わたしたち の 利点
- 高感度と優れた性能 紅外線産業における世界有数の技術
- 不同フォーマットとピクセルサイズで冷やされていないIR検出器を含む様々な赤外線検出器が利用可能
- 3つの生産ラインと年間生産能力で数百万個の検出器を生産し,迅速な配達を確保する量産
よく 聞かれる 質問
赤外線同熱とは?
異熱線は赤外線カメラの使用や赤外線温度計の分析において重要な役割を果たします観測者は直感的に赤外線熱画像で一定の温度範囲の分布を観察することができます.
同熱線グラフ上の同じ温度値を持つ点を結ぶ直線は同熱線と呼ばれます.同熱線は異なる状態を示し,表現される温度も異なります.次の状況に分かれています:
- 異温が薄い場合,異なる場所間の温度差は比較的小さい.異温が密集している場合,それは異なる場所の温度が非常に異なることを意味します.
- 温度分布に影響する要因が少ないことを意味します. 温度分布が曲げている場合,温度分布に影響する多くの要因があることを意味します.
- 緯度によって温度が変化し,緯度因子が主な要因です.同熱線が海岸線に平行している場合,海からの距離によって温度が変化するということです海からの距離が主な要因です
