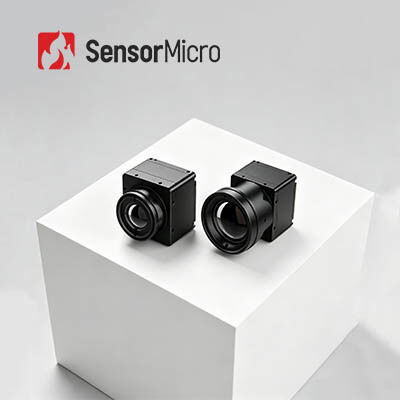

640x512の解像度と12μmのピクセルピッチを備えたLWIR熱画像モジュール,低電力消費0.65W
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | コイン612G2 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 640x512 | 消費電力 | 0.65W |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | ピクセルピッチ | 12μm |
| NETD | ≤25mK/F1.0/25℃ | フレームレート | 25Hz/30Hz/50Hz |
| ハイライト | 屋外LWIRの赤外線画像モジュール,探知器LWIRの赤外線画像モジュール,640x512探知器の熱モジュール |
||
製品の説明

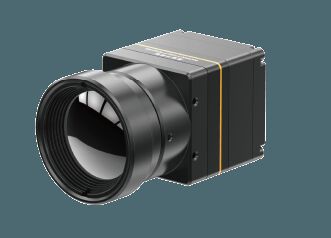

LWIR熱イメージングモジュール,屋外用640x512 12μm赤外線検出器
製品概要
COIN612G2熱画像モジュールは, 640×512/12μmのウェーファーレベルパッケージの冷めない赤外線検出器を統合しています.典型的なNETD ≤25mKで,このモジュールはより明確で鋭い,より詳細な熱イメージング性能.
コンパクトなデザインで軽量な構造で 0.65Wの低電力消費COIN612G2熱カメラモジュールは,優れた詳細と明確さで熱画像を表示するために,強化された画像アルゴリズムを使用しています.
ウェーファーレベルパッケージングプロセスは成熟した赤外線検出器パッケージング技術を表しています.このアプローチは,伝統的な金属パッケージングと比較して,検出器の体積と重量を大幅に削減します.COIN612G2を厳格なサイズで使うのに最適にする体重と電力を消費する要件
主要な特徴
総合的な機能性,コスト効率の良いソリューション
- 高性能でコスト効率の良いApexCore ワイファーレベル赤外線検出器で開発
- メインストリームFPAと高度な画像処理アルゴリズムを組み合わせて,画像品質を向上させる
コンパクトな構造,軽量な設計
- 寸法: 25.4×25.4×15.7mm
- 重さ: 15±1g,電力の消費量 ≤0.65W
柔軟な構成,迅速な統合
- 複数のレンズオプションが利用可能で,さまざまなアプリケーション要件を満たす
- USB2.0/DVP/LVDS/BT.656画像出力インターフェースをサポート
- シリアルポート制御で出力 RAW/YUV画像データ
製品仕様
| モデル | コイン612G2 |
|---|---|
| IR検出器 インディケーター | |
| 敏感な材料 | VOx |
| 決議 | 640×512 |
| ピクセルサイズ | 12μm |
| スペクトル反応 | 8μm ~ 14μm |
| 典型的なNETD | ≤25mK/F1.0/25°C |
| 画像処理 | |
| デジタルフレームレート | 25/30/50Hz |
| 開始時間 | 6s |
| アナログビデオ | PAL/NTSC |
| デジタルビデオ | RAW/YUV422 |
| 画像アルゴリズム | 不一致性修正 (NUC) 3Dノイズ削減 (3DNR) 2Dノイズ抑制 (DNS) ダイナミック・レンジ・コンプレッション (DRC) エッジ強化 (EE) |
| 画像表示 | 10種類 (白熱/ラヴァ/鉄赤/熱熱/医療/北極/虹1/虹2/色/黒熱) |
| PC ソフトウェア | |
| ICCソフトウェア | モジュール制御&ビデオディスプレイ |
| 電気 | |
| 標準的な外部インターフェース | 50pin: DF40C-50DP-0.4V ((51), (HRS,男性) |
| 拡張板 | USB3.0/USB2.0/VPC/USB2.0&VPC |
| 通信インターフェース | TTL-232/USB20 |
| デジタルビデオインターフェース | DVP8/DVP16/USB2.0/BT.656/LVDS |
| 供給電圧 | 4.5~5.5V |
| 典型的な電力消費量 | 0.65W |
| メカニカル | |
| 裸のコアサイズ (mm) | 25.4×25.4×157 |
| 裸の中核重量 (g) | 15±1g |
| 環境 に 適応 する | |
| 動作温度 | -40°C~+70°C |
| 貯蔵温度 | -45°C~+85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | 5.35gms ランダム振動 3軸 |
| 影響 | 半正弦波,40g/11ms,インパクト方向X軸,3回 |
| 認証 | ROHS2.0/REACH |
| オプティカルレンズ | |
| オプティカルレンズ | 固定焦点アテルマ: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm/50mm/70mm |
| 保護レベル | IP67 (フロントレンズ) |
産業用用途
COIN612G2熱イメージングモジュールは,セキュリティモニタリング,産業ビジョン,屋外観測,消防・救助,ADAS,機械ビジョン,および関連分野に適用されています.
私たちの製品ライン
- 高い感度と優れた性能
- 赤外線産業における世界有数の技術
- 異なるフォーマットとピクセルサイズで,冷却されていないおよび冷却されたIR検出器の両方
- 迅速な配送を保証する量産 - 年間数百万台の検出器を生産できる3つの生産ライン
よく 聞かれる 質問
1短波赤外線対中波長波赤外線
短波赤外線は 人間の視覚に似た画像で 視力を向上させます海上での標的識別 (船舶名) やセキュリティ監視 (顔認識) のようなアプリケーションの利点を提供熱イメージングよりも重要な利点は,フロントガラスを通して画像を撮影する能力です.
長波線と中波線赤外線熱画像は,室温のシーンの発する熱放射線を使用します.この受動画像技術は,外部光源なしで動作します.ステルス特性を提供するターゲットと環境の間の温度差画像は高コントラスト,長距離のアクション距離,植物を貫通する能力を提供します周辺の保護に最適です侵入警報,狩猟,屋外での使用
