LWIR個人的な夜間視界のための非冷却640x512 12μMの赤外線画像モジュール
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x決断 | 640x512 | パワー消費量 | 0.8W |
---|---|---|---|
スペクトル領域 | 8~14μm | ピクセル ピッチ | 12μm |
Netd | <40mK | フレーム率 | 25Hz/30Hz |
ハイライト | 12uM LWIRの熱モジュール,夜間視界LWIRの熱モジュール,非冷却の赤外線画像モジュール12uM |

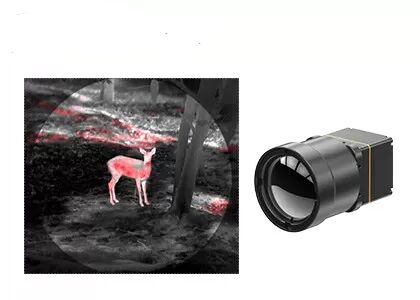

LWIR個人的な夜間視界のための非冷却640x512 12μMの赤外線画像モジュール
TWIN612熱モジュールは全体的なセンサー技術によって開発される新しい到着プロダクトである。それは640×512/12µmの陶磁器パッケージの非冷却の赤外線探知器を統合する。典型的なNETD<40mkを使うと、TWIN612熱モジュールはより明確で、より鋭くより詳しいイメージを示すことができる。
-20℃~150℃/0~550℃の温度の測定の範囲、±2℃または±2%の正確さおよび30Hzまでのフレーム率によって、熱モジュールは滑らかな熱イメージおよび正確な温度の測定を保証する。
TWIN612熱モジュールに0.8wとしてコンパクト デザイン、軽量の構造およびパワー消費量の利点が低くある。高められたイメージのアルゴリズムおよび温度の測定機能によって、TWIN612熱モジュールはより安定したイメージおよび正確な温度を示す。
陶磁器の包装プロセスは類似している成長した赤外線探知器の実装技術の包装に金属をかぶせるために。包む金属と比較されて包まれた探知器の容積そして重量は非常に減る。従って、TWIN612熱モジュールはサイズ、重量およびパワー消費量の厳密な条件がある企業に加えることができる。
- 小型サイズ:25.4mm×25.4mm×35mm
- ライト級選手:25g
- 鋭い典型的な<40mk>
NETD -明確な赤外線画像
- 0.8W低く典型的なパワー消費量
モデル | TWIN612/R |
IRの探知器の性能 | |
決断 | 640×512 |
ピクセル サイズ | 12μm |
スペクトル領域 | 8~14μm |
典型的なNETD | <40mK |
画像処理 | |
フレーム率 | 25Hz/30Hz |
始動時間 | 6s |
アナログのビデオ | PAL/NTSC |
デジタル ビデオ | YUV/BT.656/LVDS/USB2.0 |
画像表示 | 全体の11 (1/虹白熱/溶岩/Ironbow/水/熱い鉄/医学/猛烈な北極/2//黒い熱い虹) |
イメージのアルゴリズム | NUC/3D/2D/DRC/EE |
電気指定 | |
標準的な外部インタフェース | 50pin_HRS |
通信用インタフェース | RS232/USB2.0 |
供給電圧 | 4~5.5V |
典型的なパワー消費量 | 0.8W |
温度の測定 | |
実用温度範囲 | -10℃~50℃ |
温度の測定の範囲 | -20℃~150℃、0℃~550℃ |
温度の測定の正確さ | ±2℃か±2%のより大きい |
SDK | Windows/Linux;灰色からの温度へのビデオ ストリームの分析そして転換を達成しなさい |
物理的特性 | |
次元(mm) | 25.4×25.4×35 (レンズなしで) |
重量 | 25g (レンズなしで) |
環境の適応性 | |
実用温度 | -40℃~+70℃ |
保管温度 | -45℃~+85℃ |
湿気 | 5%~95%、不凝縮 |
振動 | 5.35grmsの3軸線 |
衝撃 | 半分の正弦波、40g/11msの3軸線、6方向 |
光学 | |
任意レンズ | 固定Athermal:13mm |
TWIN612/Rの赤外線画像モジュールはサーモグラフィー、通信保全監査、UAVのペイロード、ロボット、理性的なハードウェア、ADAS、消火及び救助の分野に加えられる
1. 熱モジュールは何であるか。
熱モジュールは探知器からの信号を処理するのに必要とされる赤外線探知器および準の電子工学を両方含んでいる装置である。熱モジュールの目的は赤外線画像の適用に完全な、統合されたソリューションを提供することである。
熱モジュールは普通レンズ、シャッターおよびデータ伝送 インターフェイスのような赤外線画像センサー、画像処理の破片および他の部品を含んでいる。赤外線画像センサーは感受性の望ましいレベルによって非冷却か冷却された赤外線探知器、であるかもしれない。画像処理の破片はさまざまな画像処理機能を、騒音低減およびイメージ アップのような行い、温度の測定のような付加的な特徴を提供するかもしれない。
熱モジュールは良質の赤外線画像が医学診断にのような、産業点検要求される、およびセキュリティ システム適用で頻繁に使用される。それらは無人機のための手持ち型の熱カメラ、赤外線画像モジュール、および統合された自動車夜間視界システムのようなさまざまな装置に、統合することができる。
統合されたソリューションの提供によって、熱モジュールは赤外線画像プロダクトを開発し、製造するプロセスを簡単にすることができたり、また性能および信頼性を改善する。
