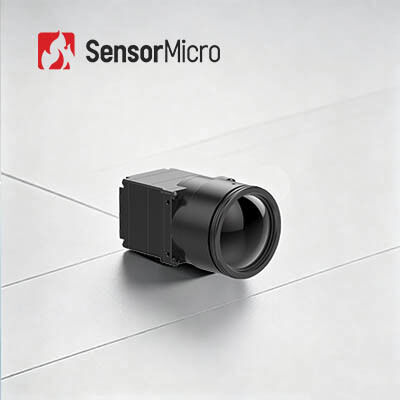

LWIR熱画像モジュール,1280x1024の解像度と12μmのピクセルピッチの赤外線カメラコア USB3.0拡張ボードを搭載
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | コイン1212 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 電源電圧 | 4.5~5.5V | 解決 | 1280x1024 |
|---|---|---|---|
| ピクセルピッチ | 12μm | 拡張ボード | USB3.0 |
| 消費電力 | 1.0W | スペクトル範囲 | 8～14μm |
| ハイライト | 冷却された赤外線探知器熱モジュール,640x512探知器の熱モジュール,0.8Wは赤外線探知器を冷却した |
||
製品の説明
セキュリティ用の1280x1024 12μm赤外線検出器を備えたLWIR熱画像モジュール
製品概要
COIN1212 は、高性能アプリケーション向けに設計された高解像度赤外線カメラ コアです。高度な非冷却マイクロボロメータ技術を利用したこの赤外線カメラコアは、セキュリティや監視、産業検査、科学研究などのさまざまな業界に超鮮明な熱画像を提供します。
12μm ピクセル ピッチの 1280x1024 ピクセル アレイを備えたこのサーマル カメラ コアは、優れた温度感度と最大 14 ビットの広いダイナミック レンジを備え、効率的で信頼性の高い高解像度イメージングを提供します。 COIN1212 サーマル モジュールは、長距離セキュリティ カメラ、ハンドヘルド サーマル イメージャ、および高解像度のイメージング機能を必要とするその他のアプリケーションに最適です。
主な特長
- 高精細イメージング、正確な検出:1280×1024/12μmメガピクセルの解像度により、広い視野と長距離のHDイメージングが可能です。近距離観察時にターゲットの細部を鮮明に捉えます。
- フル機能でコスト効率が高い:業界をリードする大型ウエハーレベル赤外線検出器を搭載。高度な画像処理アルゴリズムと統合され、画像の鮮明さと視覚的な品質が向上します。
- 迅速な統合、加速された開発:DVP や BT.1120 などの複数の画像出力インターフェイスをサポートします。シリアルポート制御によりRAW/YUV画像データを出力します。
製品仕様
| モデル | コイン1212 |
|---|---|
| IR検出器インジケーター | |
| 敏感な素材 | VOx |
| 解決 | 1280×1024 |
| ピクセルサイズ | 12μm |
| スペクトル応答 | 8μm～14μm |
| 典型的なNETD | ≤40mK/F1.0/25℃ |
| 画像処理 | |
| デジタルフレームレート | 30Hz |
| 起動時間 | 6秒 |
| アナログビデオ | / |
| デジタルビデオ | RAW/YUV422 |
| 画像アルゴリズム | 不均一性補正 (NUC) 3Dノイズリダクション(3DNR) 2D ノイズ抑制 (DNS) ダイナミックレンジ圧縮(DRC) エッジ強調 (EE) |
| 画像表示 | 10種類(ホワイトホット/ラバ/アイアンレッド/ホットアイロン/メディカル/アークティック/レインボー1/レインボー2/ティント/ブラックホット) |
| パソコンソフト | |
| ICC ソフトウェア | モジュール制御とビデオ表示 |
| 電気 | |
| 標準外部インターフェース | 50ピン：DF40C-50DP-0.4V(51)、(HRS、オス) |
| 拡張ボード | USB3.0 |
| 通信インターフェース | TTL-232 |
| デジタルビデオインターフェース | DVP16/BT.1120/MIPI |
| 供給電圧 | 4.5～5.5V |
| 標準的な消費電力 | 1.0W |
| 機械式 | |
| 裸コアサイズ(mm) | 14mm/19mm/25mm：25.4mm×25.4mm×19.3mm 35mm/50mm/100m：35.4mm×35.4mm×17.8mm |
| 裸芯重量(g) | 14mm/19mm/25mm：19.7±1g 35mm/50mm/100m：32.5±1g |
| 環境適応力 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%、結露なきこと |
| 振動 | 5.35grms、ランダム振動、3軸 |
| インパクト | 半正弦波、40g/11ms、衝撃方向X軸、3回 |
| 認証 | ROHS2.0/リーチ |
| 光学レンズ | |
| 光学レンズ | 固定焦点アサーマル: 14mm/19mm/25mm/35mm/50mm/100mm |
| 保護レベル | IP67(フロントレンズ) |
産業用途
COIN1212 熱画像モジュールは、主要インフラの監視、ハイエンド製造、産業検査、科学研究などの分野に応用されています。
私たちの利点
- 多様な製品ポートフォリオ
- 深い技術的専門知識
- 厳格な信頼性検証により品質保証を保証
- 赤外線センシングの革新と実用化に焦点を当てる
- 専門的な技術サポートと共同開発サービス
よくある質問
LWIR、MWIR/LWIR 2 色冷却赤外線検出器の応用
赤外線熱画像技術では、長波熱検出器は粉塵の多い大気中を強力に透過し、太陽のきらめき効果や光の反射によって妨げられることはありません。粉塵が多い環境での車両走行、反射光のある水上での船舶の航行、雲間を飛行する航空機など、さまざまな複雑な環境でも優れた画質が得られます。
2 色の冷却型赤外線検出器は、中波と長波の検出の利点を 1 つの冷却型赤外線検出器アセンブリに組み合わせており、デュアル波長帯で高性能イメージングを同時に実行できるため、誤警報率を大幅に低減できます。複雑な背景の検出や高速で移動するターゲットの監視に使用できます。
