LWIR 熱カメラコア セキュリティアプリケーション用 1280x1024 解像度と 12μm ピクセルピッチ
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | コイン1212 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1280x1024 | デジタルビデオ | RAW/YUV422 |
|---|---|---|---|
| 通信インターフェース | TTL-232 | 消費電力 | 1.0W |
| スペクトル範囲 | 8～14μm | ピクセルピッチ | 12μm |
| ハイライト | 熱カメラの中心25.4mm×25.4mm,LWIRの中心640x512,屋外LWIRの中心 |
||
製品の説明

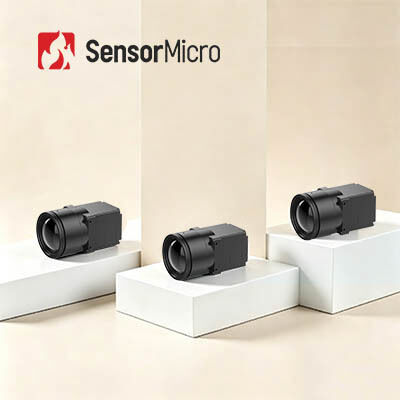

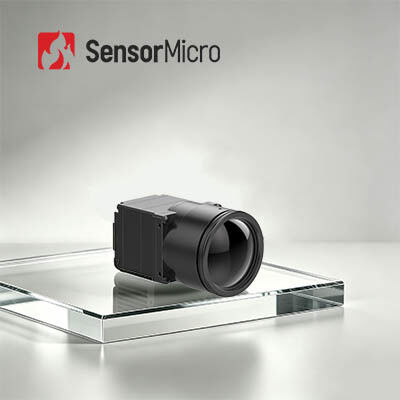

セキュリティ用途向け LWIR サーマルカメラコア 1280x1024/12μm
製品概要
1280×1024 メガピクセルの解像度と 12μm の超微細ピクセル ピッチ技術を備えた COIN1212 赤外線カメラ コアは、熱画像の鮮明さを再定義します。業界をリードするウェハレベルの赤外線検出器と高度な画像処理アルゴリズムにより、優れた視覚品質が確保され、広視野の長距離監視と正確な近距離の詳細キャプチャが実現します。 DVP、BT.1120、および複数の主流出力モード、および柔軟な RAW/YUV データ出力をサポートし、高速かつ正確なホットスポット検出を実現します。優れたパフォーマンスとコスト効率のバランスを備えた、プレミアム サーマル イメージング システム導入に最適な高性能コアです。
主な特長
高精細なイメージング、正確な検出
- 1280×1024/12μmメガピクセル解像度により、広い視野と長距離のHDイメージングが可能
- 近距離観察時にターゲットの細部を鮮明に捕捉
フル機能でコスト効率が高い
- 業界をリードする大型ウエハーレベル赤外線検出器を搭載
- 高度な画像処理アルゴリズムと統合され、画像の鮮明さと視覚的品質が向上します。
迅速な統合、加速された開発
- DVP や BT.1120 を含む複数の画像出力インターフェイスをサポート
- シリアルポート制御によりRAW/YUV画像データを出力
製品仕様
| モデル | コイン1212 |
|---|---|
| IR検出器インジケーター | |
| 敏感な素材 | VOx |
| 解決 | 1280×1024 |
| ピクセルサイズ | 12μm |
| スペクトル応答 | 8μm～14μm |
| 典型的なNETD | ≤40mK/F1.0/25℃ |
| 画像処理 | |
| デジタルフレームレート | 30Hz |
| 起動時間 | 6秒 |
| アナログビデオ | / |
| デジタルビデオ | RAW/YUV422 |
| 画像アルゴリズム | 不均一性補正 (NUC) 3Dノイズリダクション(3DNR) 2D ノイズ抑制 (DNS) ダイナミックレンジ圧縮(DRC) エッジ強調 (EE) |
| 画像表示 | 10種類(ホワイトホット/ラバ/アイアンレッド/ホットアイロン/メディカル/アークティック/レインボー1/レインボー2/ティント/ブラックホット) |
| パソコンソフト | |
| ICC ソフトウェア | モジュール制御とビデオ表示 |
| 電気 | |
| 標準外部インターフェース | 50ピン：DF40C-50DP-0.4V(51)、(HRS、オス) |
| 拡張ボード | USB3.0 |
| 通信インターフェース | TTL-232 |
| デジタルビデオインターフェース | DVP16/BT.1120/MIPI |
| 供給電圧 | 4.5～5.5V |
| 標準的な消費電力 | 1.0W |
| 機械式 | |
| 裸コアサイズ(mm) | 14mm/19mm/25mm：25.4mm×25.4mm×19.3mm 35mm/50mm/100m：35.4mm×35.4mm×17.8mm |
| 裸芯重量(g) | 14mm/19mm/25mm：19.7±1g 35mm/50mm/100m：32.5±1g |
| 環境適応力 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%、結露なきこと |
| 振動 | 5.35grms、ランダム振動、3軸 |
| インパクト | 半正弦波、40g/11ms、衝撃方向X軸、3回 |
| 認証 | ROHS2.0/リーチ |
| 光学レンズ | |
| 光学レンズ | 固定焦点アサーマル: 14mm/19mm/25mm/35mm/50mm/100mm |
| 保護レベル | IP67(フロントレンズ) |
産業用途
COIN1212 熱画像モジュールは、主要インフラの監視、ハイエンド製造、産業検査、科学研究などの分野に応用されています。
私たちについて
私たちのビジョン:センシングの限界を押し広げ、人々が周囲の世界とつながる方法を変革すること。
私たちの使命:赤外線センシング技術の力を活用して世界中の産業を変革し、より賢明な意思決定、より安全な環境、よりつながる未来を可能にします。
私たちの価値:世界をより良い場所にする高度な赤外線技術を開発すること。
よくある質問
赤外線検出器はどのように機能するのですか?
赤外線検出器は、赤外線範囲の電磁放射を感知することによって機能します。正確な検出メカニズムは、赤外線検出器の種類によって異なります。
熱検出器は、赤外線の吸収によって引き起こされる温度変化を測定することによって機能します。たとえば、マイクロボロメータは、熱に敏感な小さな抵抗素子のマトリックスで構成されています。赤外線が検出器に吸収されると、抵抗素子の温度が上昇し、その結果電気抵抗が変化し、それを検出して画像に変換することができます。
一方、光子検出器は、赤外線からの光子を電気信号に変換することによって機能します。光子検出器の一般的な 2 つのタイプは、光起電力検出器と光伝導体です。光起電力検出器は赤外線光子が吸収されると電圧を生成しますが、光伝導体は光子が吸収されると導電率が増加します。
赤外線検出器は、温度変化によって材料に電荷が誘発される焦電効果や、2 つの材料間の温度差によって電圧が生成される熱電効果など、他の検出メカニズムも利用できます。
赤外線検出器からの出力信号は画像として処理および表示でき、医療または産業用途での熱画像処理、環境のリモートセンシング、セキュリティシステムでの熱スキャンなど、さまざまな目的に使用できます。
