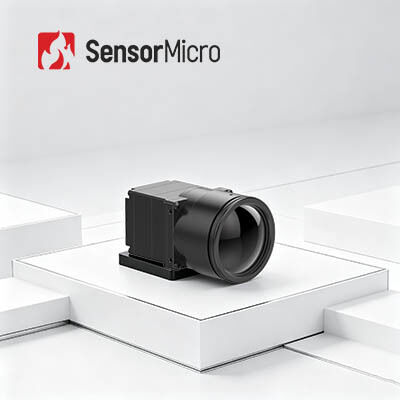

1280x1024解像度 12μmピクセルサイズ VOx感応材料 非冷却赤外線カメラモジュール サーマルカメラコア
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | コイン1212 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1280×1024/12μm | 典型的なNETD | ≤40mK/F1.0/25℃ |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | 標準的な消費電力 | 1.0W |
| 電源電圧 | 4.5~5.5V | 通信インターフェース | TTL-232 |
| ハイライト | 1280x1024赤外線イメージ投射 モジュール,HDの赤外線画像のカメラの中心,HD 1280x1024の熱カメラの中心 |
||
製品の説明
強化された明晰度&精度 HD 1280x1024 熱カメラコア
製品概要
COIN1212は,SensorMicroによって開発されたCOINシリーズ非冷却赤外線カメラモジュールの一つです.プロの信号処理回路と画像処理プラットフォームを備えた1280x1024/12μmの冷めない赤外線検出器をベースにこの熱画像モジュールは,広く採用されているシリアル通信プロトコルをサポートし,全範囲の光学レンズオプションを備えた様々なビデオ出力インターフェースを提供しています.
ホットスポットを素早く検出し 明確な熱画像を 提供できるので 副開発を大幅に 効率化できます主要なインフラストラクチャのモニタリングのアプリケーションのためのオールインワン熱画像統合ソリューションになります高級製造,インテリジェント輸送,科学研究,その他の高度な熱画像アプリケーション
主要な特徴
- 高解像度 画像 精密 な 検出
1280×1024/12μmのメガピクセル解像度により,広い視野と長距離HDイメージングが可能.近距離観測では細かな標的の詳細を明確に捉える. - 完全 な 機能 と 費用 効率
業界をリードする大型型冷めない赤外線検出器で 画像処理アルゴリズムと統合して 画像の透明性と視覚質を向上させる - 急速な統合,加速した発展
DVPとBTを含む複数の画像出力インターフェースをサポートする.1120シリアルポート制御でRAW/YUV画像データを出力します.
製品仕様
| モデル | コイン1212 |
|---|---|
| IR検出器 インディケーター | 敏感な材料:VOx |
| 解像度: 1280×1024 | |
| ピクセルサイズ: 12μm | |
| スペクトル応答: 8μm ~ 14μm | |
| 典型的なNETD: ≤40mK/F1.0/25°C | |
| 画像処理 | デジタルフレームレート: 30Hz |
| 開始時間: 6秒 | |
| デジタルビデオ:RAW/YUV422 | |
| 画像アルゴリズム: 不均一性修正 (NUC), 3Dノイズ削減 (3DNR), 2Dノイズ抑制 (DNS), ダイナミックレンジ圧縮 (DRC), エッジ強化 (EE) | |
| 画像表示: 10 種類 (白熱/ラヴァ/鉄赤/熱熱/医療/北極/虹1/虹2/色/黒熱) | |
| PC ソフトウェア | ICCソフトウェア: モジュール制御&ビデオディスプレイ |
| 電気 | 標準的な外部インターフェース: 50pin: DF40C-50DP-0.4V ((51), (HRS,Male) |
| 拡張ボード:USB30 | |
| 通信インターフェイス: TTL-232 | |
| デジタルビデオインターフェイス:DVP16/BT.1120/MIPI | |
| 供給電圧:4.5~5.5V | |
| 典型的な電力消費量: 1.0W | |
| メカニカル | 裸のコアサイズ: 14mm/19mm/25mm: 25.4mm×25.4mm×19.3mm; 35mm/50mm/100m: 35.4mm×35.4mm×17.8mm |
| 裸核重量: 14mm/19mm/25mm: 19.7±1g; 35mm/50mm/100m: 32.5±1g | |
| 環境 に 適応 する | 動作温度: -40°C~+70°C |
| 保存温度: -45°C~+85°C | |
| 湿度: 5%~95%,凝縮しない | |
| 振動: 5.35gms ランダム振動 3軸 | |
| 衝撃:半正弦波,40g/11ms,衝撃方向 3軸,6方向 | |
| 認証 | ROHS2.0/REACH |
| オプティカルレンズ | オプティカルレンズ:固定焦点 アテラル: 14mm/19mm/25mm/35mm/50mm/100mm |
| 保護レベル:IP67 (フロントレンズ) |
産業用用途
COIN1212熱画像モジュールは,主要インフラストラクチャ監視,高級製造,産業検査,科学研究,熱画像の他の先進的なアプリケーション.
私たちの製品ライン
- 高感度と優れた性能 紅外線産業における世界有数の技術
- 不同フォーマットとピクセルサイズで冷やされていないIR検出器を含む様々な赤外線検出器が利用可能
- 3つの生産ラインと年間生産能力で数百万個の検出器を生産し,迅速な配達を確保する量産
よく 聞かれる 質問
熱モジュールはどうやって動きますか?
熱モジュールは,通常,次のように動作します.
- 赤外線検出:熱モジュールには 赤外線検出器があり 赤外線範囲の電磁放射線を感知します
- オプティクス:赤外線線はレンズや鏡の組み合わせを含む光学システムを通して検出器に焦点を当てます
- シグナル増幅:検出された信号は,熱モジュール内の電子機器によって増幅されデジタル化されます.
- 画像処理:デジタル化された信号は,ノイズ削減,コントラスト強化,色マッピングを含む熱画像を作成するために処理されます.温度測定などの追加機能が含まれることがあります.
- ディスプレイ:熱画像は,熱モジュール内側または外部装置の画面で表示される.
