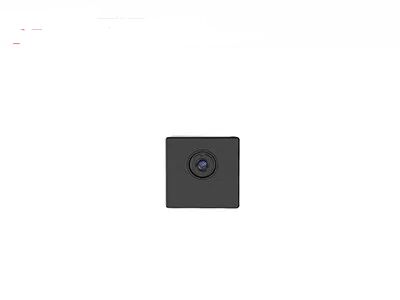

無冷却LWIR赤外線カメラコア 256x192 12μM + 3.2mm レンズ セキュリティカメラ
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 決断 | 256x192 | パワー消費量 | 700mW |
|---|---|---|---|
| スペクトル領域 | 8~14μm | ピクセル ピッチ | 12μm |
| Netd | ≤65mK | フレーム率 | 25Hz/30Hz |
| ハイライト | 冷却されていないLWIR赤外線カメラコア,赤外線カメラコア 256x192,セキュリティカメラ LWIR 赤外線コア |
||
製品の説明
非冷却LWIRの赤外線カメラの中心256x192保安用カメラのための12μm + 3.2mmレンズ
製品の説明
iLC212非冷却IRイメージ投射 モジュールは256x192/12μmの焦点面の配列のウエファーの水平なパッケージ（WLP）の赤外線探知器を統合し、8から14μmまで及ぶlong-wave赤外線（LWIR）スペクトルを捕獲できる。
十分に最大限に活用された交換Cのために方向づけられて、保証および監視の区域でサイズ、重量および費用についての厳密な条件があるiLC212熱カメラ モジュールはそれらの顧客のために特に設計されている。 ミニチュア サイズの、軽量および非常に低価格が原因で、iLC212熱中心は顧客の低価格の要求に非常に応じ、開発時間を短くし、そしてそれらのための費用を救う。
全体的なセンサー技術は赤外線画像の探知器および赤外線モジュールの設計、製造、販売およびマーケティングを専門にする。私達は二次開発時間を非常に短くし、顧客のためのコストを削減するいろいろ赤外線赤外線画像の解決私達の顧客を提供してもいい。
主な特長
- 十分に最大限に活用された交換Cの適用
- さまざまな保証熱カメラのために適した
- 赤外線画像の適用の広い範囲
- 低い電力の消費
製品仕様書
| モデル | iLC212 |
| IRの探知器の性能 | |
| 材料 | 非冷却バナジウム酸化物 |
| 決断 | 256×192 |
| ピクセル サイズ | 12μm |
| スペクトル反応 | 8μm ~14μm |
| NETD | ≤ 65mK@F1.0 @25℃@50Hz |
| 画像処理 | |
| デジタル ビデオ | RAW/YUV/BT656;サポートUSB2.0ビデオ伝送;温度の測定サポート変数ライン |
| デジタル フレーム率 | 25Hz/30Hz |
| 画像表示 | 黒熱く/白熱/疑似色 |
| イメージのアルゴリズム | 不均等の訂正（NUC） 3Dイメージの騒音低減（3DNR） 第2騒音低減（DNS） ダイナミック レンジの圧縮（DRC） EEの強化 |
| 始動時間 | ≤3s |
| 温度の測定 | |
| 実用温度範囲 | -10℃~+50℃ |
| 温度の測定の範囲 | -20℃~+150℃、サポート温度の測定の範囲の拡張およびカスタム化 |
| 温度の測定の正確さ | ±3℃/±3% （大きい価値を取りなさい） @23℃±5℃;温度の測定の間隔は1.5mである |
| 地方温度の測定 | サポート区域の温度の測定、出力エリアの最大値、最小値および平均値 |
| SDK | Windows/Linux版は温度の転換に、ビデオ ストリームの分析および灰色を達成する |
| 電気インターフェイス | |
| 外部インタフェース | 30pin_HRSコネクター 入力 デジタル ビデオ RS232-TTL/USB2.0 GPIO等。 |
| コミュニケーション | RS232-TTL/USB2.0 |
| 拡張の部品 | VPC板 |
| PCソフトウェア | |
| ICCソフトウェア | モジュール制御およびビデオ・ディスプレイ |
| パワー系統 | |
| 電源 | DC 3.3V±0.1V |
| 電力損失 | 定常:0.70With3.3V @23±3℃ |
| 物理的性質 | |
| コネクター | 外的なコネクター モデル:DF40C-30DP-0.4V （51）、（HRS男性） 合うコネクター モデル:DF40C （2.0） - 30DS-0.4V （51）、（HRS女性） |
| サイズ | 21mm×21mm×12.8mm （を含む3.2mmレンズ） |
| 重量 | 8.9g±0.5g （を含む3.2mmレンズ） |
| 環境の適応性 | |
| 操作の温度 | -40℃~+70℃ |
| 保管温度 | -45℃~+85℃ |
| 湿気 | 5%~95%、不凝縮 |
| 影響及び振動抵抗 | 影響:半分の正弦波、3-axis 40g/11ms 6方向 振動:5.35grmsの3軸線 |
| 証明 | ROHS2.0/REACH |
| レンズ | |
| 任意レンズ | 3.2mm/F1.1、HFOV:55.6±2.8°;コーティング:AR |
産業適用
iLC212赤外線画像モジュールは通信保全監査、サーモグラフィー、身につけられる装置、車の電子工学、スマートな家、人間や動物の検出等の分野に加えられる。
展覧会
FAQs
1. 冷却された熱モジュールの利点は何であるか。
冷却された熱モジュールは複数の利点が、を含んである:
より高い感受性:冷却されたモジュールはよりよいイメージの質を提供するより小さい温度の相違を検出できる。
より長距離:それらは遠距離上の熱情報を捕獲してもいい。
高リゾリューション:冷却されたモジュールはより鋭く、より詳しいイメージに終って普通より高いピクセル計算を、提供する。
減らされた騒音:冷却プロセスはより明確なイメージに終って大幅にセンサーの騒音を、減らす。
高度の分析のために適した:冷却されたモジュールは科学研究、遠隔測定、および精密な温度の測定およびanalyticsを要求する専門にされた適用のために頻繁に使用される。
2. 非冷却の熱モジュールの利点は何であるか。
非冷却の熱モジュールは下記のものを含んでいる利点の自身のセットを備えている:
低価格:非冷却モジュールは一般に冷却された同等より現実的である。
小型:それらはより小さく、より軽く、それらをさまざまなシステムに統合することもっと簡単にする。
維持無し:非冷却モジュールは維持率を簡単にする低温学の冷却装置を要求しない。
即刻の開始:それらはすぐにつき、冷却のための必要性なしで熱イメージを作り出してもいい。
エネルギー効率:非冷却モジュールは冷却されたモジュールと比較されるより少ない力を消費する。
3. 冷却された非冷却の熱モジュールの典型的な適用は何であるか。
冷却された非冷却の熱モジュールはさまざまな分野で適用を、を含んで見つける:
冷却された熱モジュール:長距離監視、科学研究、高解像イメージ投射等。
非冷却の熱モジュール:個人的な夜間視界装置、手持ち型の熱カメラ、自動車安全、造る点検、消火および家電。
特定の適用および条件が頻繁に冷却された非冷却の熱モジュール間の選択を定めることに注意することは重要である。
4. 赤外線温度計は測定の体温のために正確であるか。
赤外線温度計（別名無接触温度計）は体温の速い推定を提供できる。但し、正確さはターゲット、外的な温度条件および装置の口径測定からの間隔のようなさまざまな要因によって、影響を及ぼすことができる。医学の目的のために、精密な測定のために臨床等級の温度計を使用することを推薦する。
