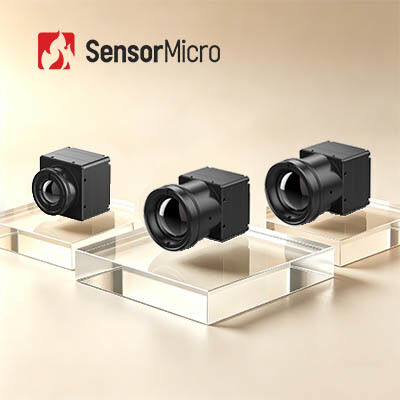

640×512 解像度 12μm ピクセルサイズ LWIR カメラコア 透明な熱画像撮影のための ≤25mK NETD
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | コイン612G2 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| ベアコアサイズ | 25.4mm×25.4mm×15.7mm | 裸コア重量 | 15±1g |
|---|---|---|---|
| 解決 | 640×512 / 12μm | NETD | ≤25mK/F1.0/25℃ |
| スペクトル範囲 | 8～14μm | デジタルフレームレート | 25/30/50Hz |
| ハイライト | 12μMの赤外線画像の中心,LWIRの赤外線画像の中心,AIoTの赤外線画像の中心 |
||
製品の説明

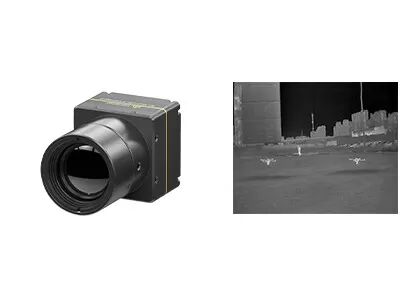

LWIR 640x512 / 12μm 熱画像コアによる鮮明な画像処理とセキュリティ監視
製品概要
COIN612G2 は、COIN シリーズ赤外線サーマル カメラ モジュールの 1 つです。 640×512/12μm ApexCore ウェハーレベル赤外線検出器、高性能信号処理回路、高度な画像処理アルゴリズムが統合されています。
COIN612G2 赤外線カメラ コアは、25 mK 未満の NETD および 640x512 IR ピクセルの解像度で鮮明で詳細な熱画像を提供します。 USB 2.0/DVP/LVDS/BT.656 画像出力インターフェイス、RAW/YUV 画像データ出力、シリアル ポート制御をサポートするこの軽量でコンパクトなモジュールにより、サーマル イメージャや赤外線セキュリティ カメラなどのさまざまな赤外線製品への簡単な構成と統合が可能になります。
主な特長
- 包括的な機能、コスト効率の高いソリューション:主流の FPA と高度な画像処理アルゴリズムを組み合わせた、NETD ≤25mK の高性能 ApexCore ウェーハレベル赤外線検出器
- コンパクトな構造、軽量設計:寸法：25.4×25.4×15.7mm、重量：15±1g、消費電力≦0.65W
- 多彩な構成、迅速な統合:複数のレンズオプション、USB 2.0/DVP/LVDS/BT.656インターフェイスをサポート、シリアルポート制御でRAW/YUV画像データを出力
製品仕様
| モデル | コイン612G2 |
|---|---|
| IR検出器インジケーター | |
| 敏感な素材 | VOx |
| 解決 | 640×512 |
| ピクセルサイズ | 12μm |
| スペクトル応答 | 8μm～14μm |
| 典型的なNETD | ≤25mK/F1.0/25℃ |
| 画像処理 | |
| デジタルフレームレート | 25/30/50Hz |
| 起動時間 | 6秒 |
| アナログビデオ | パル/NTSC |
| デジタルビデオ | RAW/YUV422 |
| 画像アルゴリズム | 不均一性補正 (NUC) 3Dノイズリダクション(3DNR) 2D ノイズ抑制 (DNS) ダイナミックレンジ圧縮(DRC) エッジ強調 (EE) |
| 画像表示 | 10種類(ホワイトホット/ラバ/アイアンレッド/ホットアイロン/メディカル/アークティック/レインボー1/レインボー2/ティント/ブラックホット) |
| パソコンソフト | |
| ICC ソフトウェア | モジュール制御とビデオ表示 |
| 電気 | |
| 標準外部インターフェース | 50ピン：DF40C-50DP-0.4V(51)、(HRS、オス) |
| 拡張ボード | USB3.0/USB2.0/VPC/USB2.0&VPC |
| 通信インターフェース | TTL-232/USB2.0 |
| デジタルビデオインターフェース | DVP8/DVP16/USB2.0/BT.656/LVDS |
| 供給電圧 | 4.5～5.5V |
| 標準的な消費電力 | 0.65W |
| 機械式 | |
| 裸コアサイズ(mm) | 25.4×25.4×15.7 |
| 裸芯重量(g) | 15±1g |
| 環境適応力 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%、結露なきこと |
| 振動 | 5.35grms、ランダム振動、3軸 |
| インパクト | 半正弦波、40g/11ms、衝撃方向X軸、3回 |
| 認証 | ROHS2.0/リーチ |
| 光学レンズ | |
| 光学レンズ | 固定焦点非熱: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm/50mm/70mm |
| 保護レベル | IP67(フロントレンズ) |
産業用途
COIN612G2 非冷却 FPA LWIR サーマル カメラ モジュールは、セキュリティ監視、産業用ビジョン、屋外観察、消防および救助、ADAS、マシン ビジョンなどで広く使用されています。
カスタマイズされたサービス
- 製品のカスタマイズ:業界固有の要件を満たすように構成を調整し、アルゴリズムを適応させる
- オンサイト技術サポートとトレーニング:主要な顧客に実践的なシステム設定と運用トレーニングを提供する
- 新しい製品と市場のための共同イノベーション:顧客と協力して革新的な赤外線アプリケーション ソリューションを共同開発する
よくある質問
1. 適切な赤外線検出器の解像度を選択するにはどうすればよいですか?
それは製品の実際のニーズと用途によって異なり、価格も考慮する必要がある要素です。画質要件が高くない場合は、120x90、256x192、または 400x300 などの解像度の低い赤外線検出器を選択できます。遠隔監視などの特別な目的で非常に鮮明な画像が必要なアプリケーションの場合は、1280x1024 の高解像度赤外線検出器を選択してください。
2. 赤外線画像に適切な擬似カラーを選択するにはどうすればよいですか?
• 温度差が小さい対象物には灰白色の方が適しています。
• 赤と青は、問題点を特定する必要があるシーンに適しています。
• アイアンレッドは電力業界の標準カラーパレットです
注: どのパレットを選択しても、熱温度測定値は変わりません。
3. 適切な赤外線サーマルカメラレンズを選択するにはどうすればよいですか?
• 標準レンズは適切な距離で通常の目標を達成できます
• 望遠レンズは、遠くから見る必要がある比較的小さなターゲットに適しています。
• 広角レンズは、近距離にあるオブジェクトをより詳細に見るのに適しています。
• マクロレンズは、チップ回路などの近距離にある非常に小さなターゲットを観察するために設計されています。
