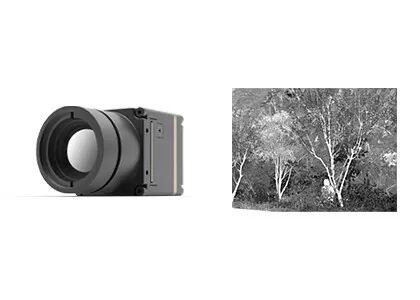

コンパクト設計 384x288 17μm COIN417RG3 非冷却サーマルカメラコア（放射温度測定機能付き）
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | コイン417RG3 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 384x288/17μm | 温度 | -20℃~+550℃ (カスタマイズ可能) |
|---|---|---|---|
| NETD | ≤30mK | スペクトル範囲 | 8～14μm |
| デジタルフレームレート | 25/30/50Hz | 標準的な消費電力 | 0.65W |
| ハイライト | 400x300コンパクトの熱カメラ,非冷却密集した熱カメラの中心 |
||
製品の説明
コンパクトデザイン 384x288 17μm COIN417RG3 冷めない熱カメラコア
製品概要
COIN417RG3非冷却赤外線モジュールは,384*288解像度と17μmのピクセルサイズを持つ完全に最適化されたSWaP-Cウェーファーレベルパッケージ (WLP) 赤外線画像検出器を使用する.また,産業用温度測定のために -20°Cから550°Cまでの測定範囲でオプションの温度測定機能があります..
WLP赤外線検出器は,ウエファーレベルパッケージング技術により,製造プロセスが簡素化され,統合が容易になり,高量低コスト生産に適しています.
COIN417RG3赤外線モジュールは,鋭く鮮明な熱画像の表示,コンパクトなサイズ,低コストを特徴としています.様々な業界標準のインターフェースと軽量で柔軟なデザインは,赤外線アプリケーションで人気があります.
主要な特徴
総合 的 な 特徴,コスト 効率 的
- 費用対効果の高い冷却されていないIR検出器に基づいて開発
- 画像の質を向上させるための高度な画像処理アルゴリズムと統合
- 高温測定精度 ±2°Cまたは ±2%,温度範囲が -20°Cから150°C,100°Cから550°Cまで対応し,拡張範囲にカスタマイズできます
柔軟な拡張,迅速な統合
- 様々なアプリケーションのニーズを満たすために利用可能な複数の光学レンズオプション
- USB2.0/DVP/LVDS/BTを含む複数の出力モードをサポートする.656
- 出力 RAW/YUV画像データ,シリアルポート制御
製品仕様
| モデル | コイン417RG3 |
|---|---|
| IR検出器 インディケーター | |
| 敏感な材料 | VOx |
| 決議 | 384*288 |
| ピクセルサイズ | 17μm |
| スペクトル反応 | 8μm ~ 14μm |
| 典型的なNETD | ≤30mK |
| 画像処理 | |
| デジタルフレームレート | 25/30/50Hz |
| 開始時間 | 6s |
| アナログビデオ | PAL/NTSC |
| デジタルビデオ | RAW/YUV422 |
| 画像アルゴリズム | 不一致性修正 (NUC) 3Dノイズ削減 (3DNR) 2Dノイズ抑制 (DNS) ダイナミック・レンジ・コンプレッション (DRC) エッジ強化 (EE) |
| 画像表示 | 10種類 (白熱/ラヴァ/鉄赤/熱熱/医療/北極/虹1/虹2/色/黒熱) |
| PC ソフトウェア | |
| ICCソフトウェア | モジュール制御&ビデオディスプレイ |
| 電気 | |
| 標準的な外部インターフェース | 50Pin: DF40C-50DP-0.4V ((51), (HRS,男性) |
| 拡張板 | USB3.0/USB2.0/VPC/USB2.0&VPC |
| 通信インターフェース | TTL-232/USB20 |
| デジタルビデオインターフェース | DVP8/DVP16/USB2.0/BT.656/LVDS |
| 供給電圧 | 4.5~5.5V |
| 典型的な電力消費量 | 0.65W |
| 温度測定 | |
| 動作温度 | -10°C~+50°C |
| 温度測定範囲 | -20°C~+150°C,100°C~+550°C |
| 温度測定の精度 | ±2°C / ±2%以上 |
| 部分温度測定 | 温度測定エリアの最大,最小,平均のサポート出力値 |
| SDK | Android/Windows/Linux; ビデオストリーム分析と灰色から温度への変換を達成 |
| メカニカル | |
| 裸のコアサイズ (mm) | 25.4*25.4*165 |
| 裸の中核重量 (g) | 16.6±1 |
| 環境 に 適応 する | |
| 動作温度 | -40°C~+70°C |
| 貯蔵温度 | -45°C~+85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | ランダム振動,5.35gms,3軸 |
| 影響 | 半正弦波,40g/11ms 衝撃方向 3軸,6方向 |
| 認証 | ROHS2.0/REACH |
| オプティカルレンズ | |
| オプティカルレンズ | 固定焦点アテルマ: 4.8mm/7mm/9.1mm/13mm/19mm/25mm |
| 保護レベル | IP67 (フロントレンズ) |
産業用用途
温度測定
セキュリティと監視
屋外
消防 と 救助
アイルオット
インテリジェントハードウェア
ADAS
標準化 サービス
- 完全なドキュメント:製品マニュアル セットアップガイド 選択基準
- 開発・試験支援:サンプル統合テスト,パフォーマンス評価,パラメータ検証が簡単になりました
- 開発者ツールキット:SDK API アルゴリズム ディープ統合のデバッグツール
- 遠隔技術サポート:24/7サポート 迅速な対応と臨時的な問題の解決
- 保証:オリジナルパーツと 厳格なプロセス準拠で 最適なパフォーマンスを回復します
よく 聞かれる 質問
赤外線熱画像とは?
赤外線熱画像は 赤外線放射と熱エネルギーを利用して物体に関する情報を収集する手法ですターゲット表面の温度分布で可視な赤外線熱画像に目に見えない赤外線放射線を変換します異なる物体や同じ物体の異なる部分でさえ 異なる放射線能力と赤外線反射強度を持っています
赤外線画像は 何のために使えますか?
- ナイトビジョン
- 捜索・救助
- 破壊しない試験
- 疫病予防
- 温度測定
- セキュリティと監視
- 消防
熱画像モジュールとは?
熱画像モジュールは,通常,赤外線検出器,赤外線レンズ,ソフトウェアとアルゴリズムが組み込まれているハードウェア電子機器で構成される.熱画像装置の最小単位である.
