1280x1024 / 12μm 非冷却LWIR放射温度測定赤外線サーマルカメラモジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | コイン1212R |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1280×1024 / 12μm | フレームレート | 30Hz |
|---|---|---|---|
| NETD | ≤40mK/F1.0/25℃ | スペクトル範囲 | 8～14μm |
| 標準的な消費電力 | 1.0W | 供給電圧 | 4.5~5.5V |
| ハイライト | 放射赤外線カメラ モジュール,非冷却赤外線カメラ モジュール |
||
製品の説明

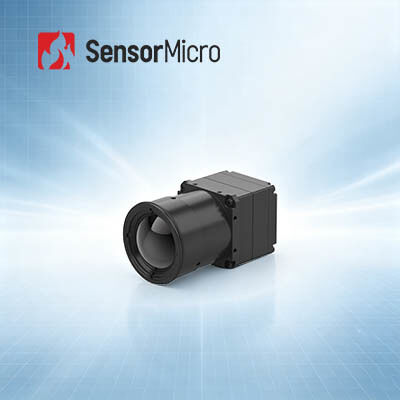

1280x1024 / 12μm 非冷却LWIR放射赤外線サーマルカメラモジュール
製品概要
COIN1212R赤外線カメラコアは、メガピクセル1280*1024/12μmの非冷却赤外線検出器を搭載し、高度な信号処理回路と温度測定アルゴリズムを統合しています。広く採用されているシリアル通信プロトコルをサポートし、多様なビデオ出力インターフェースとフルレンジの光学レンズオプションを提供します。
温度差を迅速に検出し、鮮明な熱画像と正確な温度データを提供する能力により、温度測定システムの二次開発を大幅に合理化します。これにより、インテリジェント監視、ハイエンド製造、プロセス制御、科学研究、その他のハイエンド熱画像アプリケーション向けのオールインワン熱画像統合ソリューションとなります。
予知保全、冶金石油化学、マシンビジョン、建物検査、新エネルギー、鉄道交通などの産業で広く使用されています。
主な特徴
- 高解像度イメージング、高精度検出
- メガピクセル高解像度検出により、より広い視野とより大きな領域での赤外線温度測定が可能になります。
- 微細な温度変化を監視する際に、ターゲットのより多くの熱的詳細が鮮明に表示されます。
- フル機能かつ効率的
- トップクラスの大判非冷却赤外線検出器で開発
- 複数の高度な画像処理アルゴリズムを統合して画質を向上
- 温度測定精度は±3℃または±3%まで、-20℃～150℃および0～550℃の範囲をサポートし、カスタマイズ可能な拡張機能も備えています。
- 複数の構成、迅速な統合
- DVPおよびBT.1120を含むさまざまな画像出力モードをサポート
- シリアルポート制御によるRAW/YUV画像データ出力
製品仕様
| モデル | COIN1212R |
|---|---|
| IR検出器インジケーター | |
| 感応材料 | VOx |
| 解像度 | 1280*1024 |
| ピクセルサイズ | 12μm |
| スペクトル応答 | 8μm～14μm |
| 標準NETD | ≤40mK/F1.0/25℃ |
| 画像処理 | |
| デジタルフレームレート | 30Hz |
| 起動時間 | 6秒 |
| アナログビデオ | / |
| デジタルビデオ | RAW/YUV422/TMP |
| 画像アルゴリズム | 非均一性補正 (NUC) 3Dノイズリダクション (3DNR) 2Dノイズ抑制 (DNS) ダイナミックレンジ圧縮 (DRC) エッジエンハンスメント (EE) |
| 画像表示 | 10種類（白黒反転/溶岩/鉄赤/ホットアイアン/医療/北極/レインボー1/レインボー2/ティント/黒白反転） |
| PCソフトウェア | |
| ICCソフトウェア | モジュール制御＆ビデオ表示 |
| 電気 | |
| 標準外部インターフェース | 50ピン: DF40C-50DP-0.4V(51), (HRS,オス) |
| 拡張ボード | USB3.0 |
| 通信インターフェース | TTL-232 |
| デジタルビデオインターフェース | DVP16/BT.1120/MIPI |
| 供給電圧 | 4.5～5.5V |
| 標準消費電力 | 1.0W |
| 温度測定 | |
| 動作温度 | -10℃～+50℃ |
| 温度測定範囲 | -20℃～150℃、0℃～550℃; カスタマイズと拡張をサポート |
| 温度測定精度 | ±2℃ / ±2% の大きい方 |
| 部分温度測定 | 温度測定領域の最大値、最小値、平均値の出力をサポート |
| SDK | Android/Windows/Linux; グレースケールから温度へのビデオストリーム分析と変換を実現 |
| 機械 | |
| ベアコアサイズ(mm) | 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm |
| ベアコア重量(g) | 14mm/19mm/25mm: 19.7±1g 35mm/50mm/100m: 32.5±1g |
| 環境適応性 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%、結露なきこと |
| 振動 | 5.35grms、ランダム振動、3軸 |
| 衝撃 | 半正弦波、40g/11ms、衝撃方向3軸、6方向 |
| 認証 | ROHS2.0/REACH |
| 光学レンズ | |
| 光学レンズ | 固定焦点アサーマル: 14mm/19mm/24mm |
| 保護等級 | IP67 (フロントレンズ) |
産業用途
- 電力検査
- マシンビジョン
- 建物HVACセキュリティ＆監視
- 屋外
- 消防・救助
- 法執行・救助
製品の利点
多様な製品ポートフォリオ
赤外線検出器、カメラコア、モジュールを含む幅広い製品フォーマットで、さまざまな統合要件に対応します。
豊富な製品バリエーション
複数のアレイ解像度、ピクセルサイズ、波長帯、レンズオプションの組み合わせにより、多様なアプリケーションに対応する柔軟性が向上します。
優れたパフォーマンス
鮮明な画像、コンパクトなサイズ、低消費電力、高感度、高い信頼性—幅広い環境課題に対応するように設計されています。
簡単な統合
複数のインターフェースオプションにより、統合が容易になり、複数のアプリケーション分野にわたる迅速な開発が可能になります。
よくある質問
赤外線熱画像とは何ですか？
赤外線熱画像とは、赤外線放射と熱エネルギーを利用して物体に関する情報を収集する方法です。物体と背景環境との放射の違いや、物体自体の各部分の放射の違いに応じて、赤外線熱画像はシーンの各部分の放射変動を表示できるため、シーンの特徴を表示できます。
赤外線熱画像の利点は何ですか？
- 完全な暗闇を見通す
- カモフラージュ下での識別
- 長距離検出
- 熱分布検出
- 非接触温度測定
- 占有認識
赤外線熱画像の応用は何ですか？
温度測定と全天候型イメージングは、赤外線熱画像技術の2つの基本的な機能です。これらの2つの技術に基づいた製品は、電力、セキュリティ＆監視、産業製造、科学研究、医療などの従来の分野で広く使用されています。
