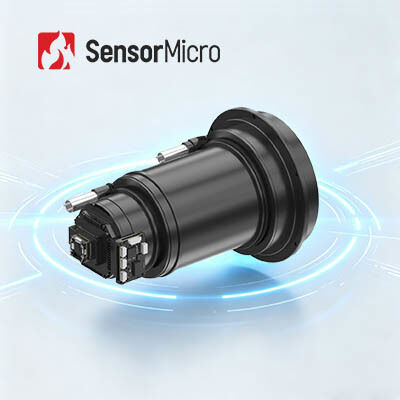

VOx 解像度1280×1024の解像度と高画質監視のためのシャッターレスデザインの冷却されていない熱カメラモジュール
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iSE1212 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1280×1024/12μm | NETD | ≤30mK |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | デジタルフレームレート | 25Hz/30Hz/50Hz |
| 画像の方向 | 水平/垂直/斜め | 通信インターフェース | TTL-232/USB |
| ハイライト | 1280x1024長波の赤外線カメラ,12μmの長波の赤外線カメラの中心 |
||
製品の説明
VOx 低冷 LWIR 1280x1024/12μm 監視用熱カメラモジュール
製品概要
このメガピクセルの熱画像カメラコアは 視野が広く 検出範囲が拡張され 優れた性能を提供します標準製品と比較して ターゲット画像の詳細が向上しましたシャッターなしのデザインは,観察中に画像のうめき声とノイズを排除します.
iSE1212は,超解像度アルゴリズム,画像内画像,カスタマイズ可能なOSD,スリープモード,電子ズーム,複数のビデオインターフェースを含む高度な機能をサポートしています.簡単に統合するために様々なレンズオプション高級な赤外線アプリケーションに優れた画像性能を提供します.
主要 な 特徴
- 高画質画像:メガピクセルの熱画像,スムーズで遅延のないパフォーマンス,より広い視野,より大きな角度カバー,より広い検出範囲
- シャッターなしの操作シャッター校正は必要なく,画像のタタタをなくし,標的検出を避けるために静かな操作が可能
- 先端機能:スーパー解像度アルゴリズム,画像内画像,カスタマイズ可能なOSD,睡眠モード,ワンクリック校正,さまざまなマイクロOLEDディスプレイとの互換性をサポートする
- 簡単に統合:柔軟なシステム統合と次要開発のための幅広い光学レンズと拡張コンポーネントと互換性
テクニカル仕様
| モデル | iSE1212 | |
| IR検出器 インディケーター | ||
| 敏感な材料 | VOx | |
| 決議 | 1280×1024 | |
| ピクセルサイズ | 12μm | |
| スペクトル反応 | 8μm ~ 14μm | |
| 典型的なNETD | ≤30mK | |
| 画像処理 | ||
| 効果的なピクセル | 1280×1024 | |
| デジタルフレームレート | 25Hz/30Hz/50Hz | |
| 開始時間 | 7s | |
| デジタルビデオ | YUV420/YUV422/RGB888/RAW | |
| 画像アルゴリズム | NUC/DRC/DNS/DDE/SFFC | |
| シャッターなし | サポート | |
| 画像表示 | 10種類 (白熱/ラヴァ/鉄赤/熱熱/医療/北極/虹1/虹2/色/黒熱) | |
| 画像の方向性 | 横/垂直/斜面 | |
| デジタルズーム | 1x/2x/4x/8x | |
| 画像の明るさ | オート/マニュアル | |
| 画像コントラスト | オート/マニュアル | |
| 補償モード | マニュアル | |
| レティクル | サポート | |
| システム機能 | ||
| スリープモード | サポート | |
| メニュー設定 | カスタマイズ可能 | |
| メニュー言語 | 中国語 / 英語 | |
| オフセット校正 | サポート | |
| キーボード | ≥4 (ボタンの機能はカスタマイズ可能) | |
|
OLED ドライブ
|
I2C,16bit/24bit パラレルポート,datavalid,その他のドライブ画面信号をサポートする
直接ドライブ マイクロOLED MDP03/マイクロOLED MDP02/OLiGHTEK SVGA060/Sony ECX334A
MIPIディスプレイ信号をサポートし,IBOE VX039FHP-NH4画面を直接動かすことができる.
|
|
| PC ソフトウェア | ||
| コンピュータ ソフトウェア | モジュール制御&ビデオディスプレイ | |
| 電気 | ||
| 標準的な外部インターフェース | 50pin: BP040SB-50-0114-B-R0 | |
| 通信インターフェース | TTL-232/USB | |
| デジタルビデオインターフェース | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE | |
| エクステンションコンポーネント | USB3.0/SDI/HDMI/GIGE/カメラリンク/VPC/MIPI-CSI-2LANE | |
| 電気インターフェース | ||
| 供給電圧 | 2.7V~5.3V | |
| 典型的な電力消費量 | 1.2W@25Hz@23±3°C | |
| メカニカル/レンズ | ||
| 裸のコアサイズ (mm) | 38×39×28 | 68 × 69 × 30 について2 |
| 裸の中核重量 (g) | 65±3 | 88.5±3 |
| オプティカルレンズ | 固定焦点アテラル: 14mm/19mm/25mm/35mm | 固定焦点アテルマ: 50mm/100mm モーター付きレンズ: 75mm/100mm/150mm 連続ズーム: 15~100mm / 25~75mm / 28~90mm / 30~180mm / 25~225mm / 30~300mm |
| シャッター部品 | 選択可能 | |
| 保護レベル | IP67 (フロントレンズ) | |
| 環境 に 適応 する | ||
| 動作温度 | -40°C~+70°C | |
| 貯蔵温度 | -45°C~+85°C | |
| 湿度 | 5%~95%,凝縮しない | |
| 振動 | 5.35g ランダム振動 3軸 | |
| 影響 | 半正弦波,40g/11ms,インパクト方向X軸,3回 | 500g@1ms |
| 認証 | ROHS2.0/REACH | |
産業用用途
iSE1212赤外線画像モジュールは,以下に広く使用されています.
- 産業ビジョン
- 消防 と 救助
- セキュリティ監視
- 屋外 観察
- マシンビジョン
- 消費電子機器
基本技術
強力な研究開発能力:SensorMicroは中国最古の企業の一つで 抗モニド基型II型超格子 (T2SL) 冷却赤外線検出器の研究をしています高級先進機器の研究開発と製造における実証された能力を持つ先駆的な大量生産とエンジニアリングアプリケーション.
テクノロジーの成果:SWaP3技術の開発傾向をリードし,大フォーマット配列,小さなピクセル,高温操作,小型化,高性能,低消費電力で遥かに先を行っています.
完全なサプライチェーン:チップ設計や冷却器の製造から高真空包装プロセスまで 統合技術で安定したサプライチェーン,信頼性の高い品質,重要なコストメリットを達成します
よく 聞かれる 質問
紅外線検出器/熱カメラコアはどの産業で使用できるのか?
熱カメラモジュールは,以下を含む多くの産業で広く使用されています.
- 熱学: 電力維持,機械ビジョン,建物の HVAC,金属化学,石油化学,予測保守,疫病予防
- 安全・監視:安全な都市,インフラストラクチャ監視,国境警備,海上クルーズ,鉱山安全
- 消防・救助: 森林火災予防,火災予防,捜索・救助
- UAVの有效負荷: 設備の検査,執行・救助,消防の応用,動物観察
- 個人的なビジョン: 屋外休憩,動物観察,執行パトロール
- ADAS:自動運転,高度なドライバーアシスタントシステム,特殊車両
- AIoT: スマートホーム,スマートハードウェア,スマートケア,ロボット
- 他: 飛行視力の強化システム,ガス検出,農業と牧草,科学研究
