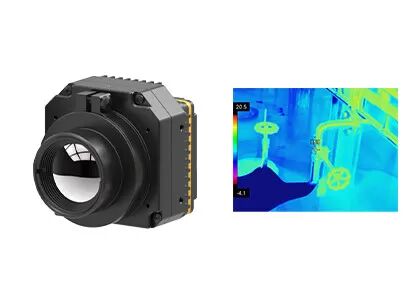

PLUG-Rシリーズ 赤外線カメラコア 冷却されていない熱カメラモジュール 400x300/17μm
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | PLUG417R |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| 解決 | 400×300 / 17μm | 温度測定範囲 | -20℃～550℃ |
|---|---|---|---|
| NETD | ＜30mK | スペクトル範囲 | 8～14μm |
| サイズ | 44.5×44.5×33.6mm | 重さ | ≤77g |
| ハイライト | 400x300赤外線カメラの中心,非冷却の熱カメラ モジュール,17μmの赤外線カメラの中心 |
||
製品の説明
PLUG-Rシリーズ 400x300 / 17μm 赤外線カメラ用冷却されていない熱画像コア
製品説明
PLUG417Rは,PLUG-Rシリーズの冷却されていない熱赤外線カメラモジュールの1つです. 400x300 / 17μm冷却されていない赤外線検出器,全シリーズ光学部品,プロの信号処理回路と画像処理アルゴリズム.
PLUG417Rは,工業用熱画像と温度測定に使用される冷却されていない赤外線熱画像モジュールの一種です. 温度範囲はカスタマイズできます.工業用熱写真の特殊要件を満たし,温度測定範囲が -20°C~550°Cで明確な熱画像を表示できる.
PLUG417R熱モジュールは,赤外線熱画像技術を必要とする多くの端末製品に統合され,熱写真,電力の検査,マシンビジョン建築物検査 石油化学など
主要な特徴
- 検出器の解像度: 400×300 / 17μm
- 検出材料:バナジウム酸化物
- NETD < 30mk,高い感度
- フレームレート: 25Hz/30Hz/50Hz/60Hz
- サイズ 44.5×44.5×366
- 体重: ≤77g
製品仕様
| モデル | PLUG417R |
| IR検出器の性能 | |
| 決議 | 400×300 |
| ピクセルピッチ | 17μm |
| スペクトル範囲 | 8~14μm |
| NETD | <30mk |
| 画像処理 | |
| フレームレート | 25Hz/30Hz/50Hz/60Hz |
| 開始時間 | <15s |
| アナログビデオ | PAL/NTSC |
| デジタルビデオ | RAW/YUV/BT656/LVDS |
| エクステンションコンポーネント | USB/カメラリンク |
| ディムモード | 線形/ヒストグラム/混合 |
| デジタルズーム | 1~8X 連続ズーム ステップサイズ 1/8 |
| 画像表示 | ブラック・ホット/ホワイト・ホット/偽色 |
| 画像の方向性 | 横/縦/斜めを回す |
| 画像アルゴリズム | NUC/AGC/IDE |
| 電気仕様 | |
| 標準的な外部インターフェース | 50pin_HRSインターフェース |
| 通信モード | RS232-TTL 115200bps |
| 供給電圧 | 4.5~6V |
| 温度測定 | |
| 動作温度範囲 | -10°C~50°C |
| 温度範囲 | -20°C~150°C,100°C~550°C |
| 温度 精度 | ±2°Cまたは ±2% (最大値を取) |
| SDK | ARM/Windows/Linux SDK,フルスクリーン温度測定 |
| 身体 的 な 特徴 | |
| 尺寸 (mm) | 44.5×44.5×366 |
| 体重 | ≤77g |
| 環境 に 適応 する | |
| 操作温度 | -40°C ~ +70°C |
| 貯蔵温度 | -45°C ~ +85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | ランダム振動 5.35gms 3軸 |
| ショック | 半正弦波 40g/11ms 3軸 6方向 |
| 光学 | |
| オプションレンズ | 固定焦点アテルマ 7.5mm/13mm/19mm/25mm/35mm |
産業用用途
PLUG417R赤外線モジュールは,電気電力検査,機械ビジョン,ビルHVACセキュリティ&モニタリング,屋外,消防&救助,法執行&救助,ADAS,UAVのペイロードなど.
私たちの製品ライン
高い感度と優れた性能
赤外線産業における世界有数の技術
様々な赤外線検出器が利用可能
異なるフォーマットとピクセルサイズで,冷却されていないおよび冷却されたIR検出器の両方
迅速な配送を保証する量産
3つの生産ラインで 年間生産能力は数百万個の検出器まで
よくある質問
1冷めない焦点平面配列マイクロボロメーターはどうやって動きますか?
赤外線放射熱効果の原理を用いて 冷めない赤外線検出器は赤外線吸収物質で赤外線放射線エネルギーを熱エネルギーに変換します繊細な材料の温度が上昇するようにじゃあ a certain physical parameter of the sensitive material changes accordingly and converts into electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.
2冷めない赤外線検出器の利点は?
冷却されていない赤外線焦点平面検出器は,統合デワールクーラー組成 (IDCA) 装置を必要とせず,室温で動作できます. 急速な起動,低電力消費,サイズが小さい低温赤外線焦点平面検出器の感度は,冷却赤外線検出器の感度ほど良くないが,明らかに冷却式検出器よりも優れているより広範な応用展望を持っています.
