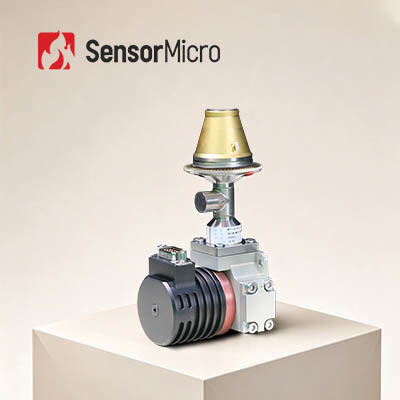

1280x1024 12μm 18mK 冷却赤外線検出器 一体型デュワー冷却器アセンブリ MWIR検出器
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | C1212M |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1280×1024/12μm | NETD | 18mK(F2/F4) |
|---|---|---|---|
| スペクトル範囲 | 3.7～4.8μm MW | 最大。フレームレート | 100Hz |
| ハイライト | HgCdTeはIrの探知器を冷却した,1280x1024はIrの探知器を冷却した,GSTはIrの探知器を冷却した |
||
製品の説明
製品概要
HgCdTe 冷却 MWIR 1280×1024 12 μm 赤外線検出器 統合デワールクーラー組
C1212M 統合デワールクーラー組は 高解像度で長距離検出性能を コンパクトで低電力パッケージで提供します最も要求の高い熱イメージングアプリケーションに 特別な感度を提供します.
149×58.5×71mmの大きさで600g未満の重さで,C1212Mは厳しい展開シナリオのために設計されています.その 細かい サイズ と 低 電力 消費 は,手持ち の 熱 画像 機器 の 理想 的 な 選択 に なり ます低SWaP (サイズ,重量,パワー) ソリューションで優れたパフォーマンスと高解像度を必要とする他のシステム.
主要な特徴
メガピクセル解像度,敏感検出
- 広い視野で 1280 × 1024 メガピクセル解像度
- 高空間解像度と長い検出範囲を提供する主流のピクセルサイズ
鋭い画像品質
- 優れた画像均一性 ≥99.5%の有効ピクセル率
- 高い感度で正確な標的検出
高級 な 多用性,信頼 できる 供給
- 設定可能なF番号
- 大量生産における一貫した品質
製品仕様
| モデル | C1212M | |
| 敏感な材料 | MCT | |
| 決議 | 1280 × 1024 | |
| ピクセルサイズ | 12 μm | |
| スペクトル反応 | 3.7 μm ± 0.2 μm ∙ 4.8 μm ± 0.2 μm | |
| 動作モード | スナップショット; ITR/IWR統合モード; ウィンドウズモード; 発芽防止 | |
| 充電容量 | 6.75 メ− / 4.8 メ− (ITR); 5.25 メ− / 3.3 メ− (IWR) | |
| 動的範囲 | ITRモード ≥ 80 dB,IWRモード ≥ 76 dB | |
| 出力チャネル | 4か8チャンネル,出力あたり最大20MHz | |
| マックス フレームレート | 100 Hz | |
| 典型的なNETD | 18mK (F2/F4) | |
| 効果的なピクセル速度は | ≥99.5% | |
| 反応の不均一性 | ≤ 8% | |
| 設定可能な冷凍機 | RS058F | LS734 |
| クリオクーラータイプ | ローータリー・スターリング・クリオクーラー | 線形ストーリング冷却機 |
| 安定した電力消費 (23°C) | ≤ 7W | ≤ 10W |
| 最大電力消費 (71°C) | ≤ 17W | ≤ 45 W |
| 電源 | 24V DC | 24V DC |
| 冷却時間 (23°C) | ≤ 6分 | ≤4分 |
| 最大サイズ (mm) | 149 × 58,5 × 71 | 圧縮器 Φ46 × 122; デワール Φ55 × 119 |
| 体重 (g) | ≤ 600 | ≤ 1200 |
| 動作温度 | -45°C 〜 +71°C | |
産業用用途
C1212M MWIR 低温冷却赤外線検出器は,非破壊テスト (NDT),環境モニタリング,遠距離監視,科学研究.
わたしたち の 利点
幅広い製品フォーマット 紅外線検出器,カメラコア,モジュールを含む 多様な統合要件を満たすために
豊かな 品種
複数の配列の解像度,ピクセルサイズ,波帯,レンズオプションにより多様なアプリケーションに柔軟性があります.
卓越した業績
明確な画像,コンパクトなサイズ,低電力消費,高い感度,高い信頼性 幅広い環境課題下で動作するように設計されています.
簡単に統合
複数のインターフェースオプションにより,統合が簡単になり,複数のアプリケーション分野での迅速な開発が可能になります.
よく 聞かれる 質問
1低照明,活性IRと熱画像の違いは何ですか?
低照明画像は自然光を必要とし,弱い自然光画像を画像強化器によって強化された電子画像に変換します.アクティブIRは赤外線を活発に放出し,ターゲットに反射される赤外線線に依存します隠蔽が非常に不十分です熱画像は全く光を必要としません 対象と現場間の赤外線放射線の違いを検出する受動的な赤外線夜間ビジョン技術です周囲の照明条件の変化の影響を受けず,夜間や霧,雨,その他の厳しい環境でも動作します.
2熱画像を遮断できる?
しかし赤外線は壁を貫くことができず ガラスは赤外線を遮断します熱画像を遮るために ガラスや壁の裏に隠れる.
