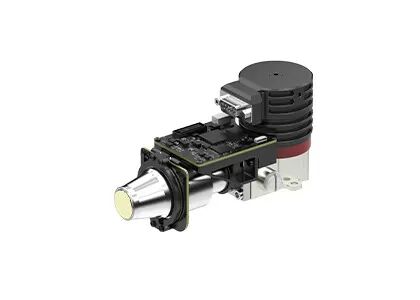

高い感受性の熱カメラ モジュール320x256/30μm MCT MWIRは冷却した
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | EYAS330 |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| 解決 | 320×256 / 30μm | フレームレート | 1~200Hz調整可能 |
|---|---|---|---|
| サイズ | 142×58.5×71mm | 重さ | ≤680g |
| NETD | ≤9mK | スペクトル範囲 | 3.7～4.8μm |
| ハイライト | 熱カメラ モジュール320x256,680g熱カメラ モジュール,9mK MWIRのカメラ モジュール |
||
製品の説明

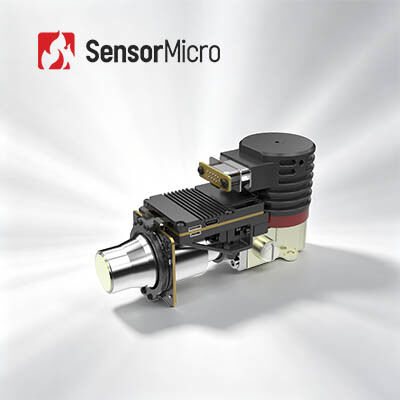

高感度 320x256 / 30μm MCT MWIR 接近板付き冷蔵赤外線モジュール
製品説明
EYAS330 ADモジュールは, 320x256フォーマット30μmピッチIR FPAをベースとしたアナログ・デジタル冷却赤外線モジュールである.EYAS330の典型的なNETDは9mK未満である.高い感度で,非常に小さな赤外線差を非常に遠くから検出したり認識したりできます..
このADモジュールは,FPAのタイミングと敏感な電源を提供する近接板を含みます. さらに,カメラリンクインターフェースは 16 ビット原始データを出力し,検出器のシステムへの統合を非常に簡素化します.
したがって,EYAS330モジュールは,OEM顧客がC330M 320x256/30μm冷却赤外線検出器で迅速な受容試験を行うことを容易にします.冷却された赤外線モジュールや完全な赤外線熱カメラや冷却された赤外線検出器に基づいたシステムの急速な二次開発を開始し,その開発期間を短縮する.
主要な特徴
- 開発・統合が簡単
- カメラリンク インターフェイス 16ビット出力 原始データ シリアルポート制御
- 構造が整った 寸法が検出器と一致する
- 5V 単電源
- 高速で移動する標的を捕獲する能力
製品仕様
| モデル | EYAS330 |
| IR検出器の性能 | |
| 決議 | 320×256 |
| ピクセルピッチ | 30μm |
| クリオクーラー | RS058 |
| スペクトル範囲 | 3.7μm4.8μmMW |
| 冷却時間 (25°C) | ≤6分 |
| 最適のNETD (20°C) | ≤9mK |
| 動作モード | |
| フレームレート | 1~200Hz 調節可能 |
| 動作モード | スナップショット ITR/IWR統合モード ウィンドウズモード 発芽防止 |
| 電気仕様 | |
| 標準的な外部インターフェース | QSH 60ピン |
| デジタルビデオ | カメラリンク:出力 16 ビット 原始データ |
| 外部同期 | CC1: INT/Frame 外部シンクロ CC2: MC 外部シンクロ |
| コミュニケーション | カメラリンク シリアルポート: TFG+/-, TC+/-; 9600bps |
| 電源 | 1チャネル画像パネル: 5V 1チャネル クリオクーラー: 24V |
| 安定した電力消費 | 7W |
| 尺寸 (mm) | 142×58.5×71 |
| 体重 | ≤680g |
| 作業温度 | -40°C ~ +60°C |
| 振動の大きさ | 振動: GJB 自動車搭載高速輸送 衝撃:半シナス波,40g 11ms,3軸 6方向 各3回 |
産業用用途
EYAS330熱イメージングモジュールは,リモートモニタリングシステム,フライトビジョン強化システム,マルチセンサーペイロードなど多くの分野で広く使用されています.
私たちの製品ライン
高い感度と優れた性能
赤外線産業における世界有数の技術
様々な赤外線検出器が利用可能
異なるフォーマットとピクセルサイズで,冷却されていないおよび冷却されたIR検出器の両方
迅速な配送を保証する量産
3つの生産ラインで 年間生産能力は数百万個の検出器まで
よくある質問
1MCT/HgCdTe検出器とは?
MCTは,HgCdTeとも呼ばれる,水銀・カドミウム・テルーリッドを指し,カドミウムテルーリド (CdTe) と水銀テルーリド (HgTe) の化学化合物であり,光探知器における一般的な材料である.MCT/HgCdTe検出器は,冷凍環境で動作し,赤外線を検出できる光伝導検出器です熱センサーよりも敏感だ
2T2SL検出器とは?
T2SLは,タイプII超格子を指す.これは,ナノメートルのサイズで交互成長周期性ヘテロジャンクションを持つ人工材料である.高均質性と優れた光学特性を有する.例えば,大きな電子の有効質量MCT赤外線探知器と比較して,T2SL赤外線探知器は優れた材料均一性,低コスト,中間波帯と長波帯のMCT赤外線検出器と同様の性能波長帯域では大きな利点があります
