1280x1024 / 12μm MCT IRの速い統合のための探知器によって冷却される広告モジュール
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | EYAS1212 |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| 解決 | 1280×1024 / 12μm | 高感度 | NETD≤20mK |
|---|---|---|---|
| 消費電力 | 9W | スペクトル範囲 | 3.7～4.8μm MW |
| サイズ | 149×58.5×71mm | 重さ | ≤680g |
| ハイライト | 1280x1024 Mct Irの探知器,5V Mct Irの探知器 |
||
製品の説明

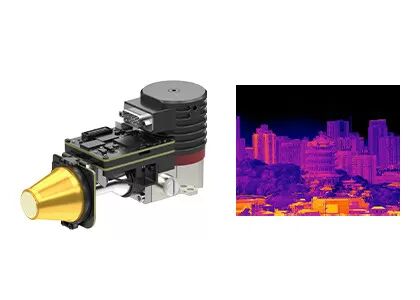

速度の統合のための1280x1024/12μm MCT MWIR 冷却赤外線検出器を搭載した冷却ADモジュール
製品説明
EYASシリーズ冷却ADモジュールは,冷却赤外線検出器からのアナログ信号をデジタルビデオストリーム出力に変換するための前増幅機能を有する.異なる解像度フォーマットと異なる波帯で利用できます. EYAS1212は,大型配列1280x1024 / 12μm MWIR冷却赤外線検出器を統合したEYASファミリーのメンバーです.
EYAS1212 ADモジュールは,OEM顧客が1280x1024/12μm冷却赤外線検出器で高速受容試験を行うための加速器となります.冷却された赤外線モジュールや完全な赤外線熱カメラや冷却された赤外線検出器に基づいたシステムの急速な二次開発を開始し,その開発期間を短縮する.
主要な特徴
- 開発・統合が簡単
- カメラリンク インターフェイス 16ビット出力 原始データ シリアルポート制御
- 構造が整った 寸法が検出器と一致する
- 5V 単電源
- 高速で移動する標的を捕獲する能力
製品仕様
| モデル | EYAS1212 |
| IR検出器の性能 | |
| 決議 | 1280×1024 |
| ピクセルピッチ | 12μm |
| クリオクーラー | RS058F |
| スペクトル範囲 | 3.7μm4.8μmMW |
| 冷却時間 (25°C) | ≤6分 |
| 最適のNETD (20°C) | ≤20mK |
| 動作モード | |
| フレームレート | 1~100Hz 調節可能 |
| 動作モード | スナップショット ITR/IWR統合モード ウィンドウズモード 発芽防止 |
| 電気仕様 | |
| 標準的な外部インターフェース | QSH 60ピン |
| デジタルビデオ | カメラリンク:出力 16 ビット 原始データ |
| 外部同期 | CC1: INT/Frame 外部シンクロ CC2: MC 外部シンクロ |
| コミュニケーション | カメラリンク シリアルポート: TFG+/-, TC+/-; 9600bps |
| 電源 | 1チャネル画像パネル: 5V 1チャネル クリオクーラー: 24V |
| 安定した電力消費 | 9W |
| 尺寸 (mm) | 149×58.5×71 |
| 体重 | ≤680g |
| 作業温度 | -40°C ~ +60°C |
| 振動の大きさ | 振動: GJB 自動車搭載高速輸送 衝撃:半シナス波,40g 11ms,3軸 6方向 各3回 |
産業用用途
EYAS1212熱イメージングモジュールは,リモートモニタリングシステム,フライトビジョン強化システム,マルチセンサーペイロードなど多くの分野で広く使用されています.
わたしたち の 利点
製品カスタマイズ: 業界特有の要件を満たすために構成を調整し,アルゴリズムを適応
現場技術サポートと訓練: 顧客に実用的なシステム設定と運用訓練を提供
新しい製品と市場のための共同イノベーション: 顧客と協力して革新的な赤外線アプリケーションソリューションを共同開発する
よくある質問
1赤外線熱画像とは?
赤外線熱画像は赤外線放射と熱エネルギーを用いて物体についての情報を収集し,それらの画像を形作る方法です.または物体の温度情報を取得視界が薄い環境でも
2赤外線熱画像はどうやって機能する?
赤外線熱画像システムは,赤外線技術の非接触検出と識別です.赤外線を通過できる赤外線光学システムを通して 焦点平面の配列赤外線検出器に現場の赤外線放射線を集中します熱検出器は,異なる強さの放射線信号を対応する電気信号に変換し,その後,増幅とビデオ処理によって,赤外線画像を形成し,赤眼で観測できます.
