15μm 640x512 冷却IR検出器統合MCT MWIRカメラモジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | EYAS G615MA |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 640×512/15μm | NETD | 16mK(F2); 18mK(F4) |
|---|---|---|---|
| スペクトル範囲 | 3.7～4.8μm | フレームレート | 1〜120Hz、調整可能 |
| 定常出力(23℃) | ≤8.5W | 冷却時間(23℃) | ≤6分30秒 |
| ハイライト | 640x512はIrの探知器を冷却した,17mKはIrの探知器を冷却した,5V MWIRのカメラ モジュール |
||
製品の説明

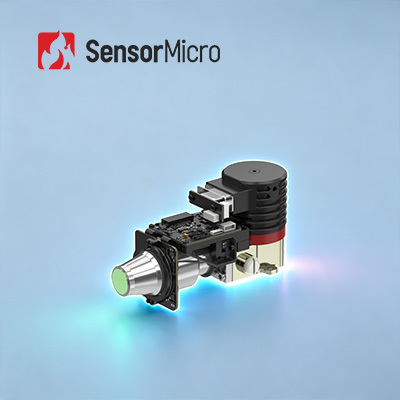

15μm 640x512 冷却型IR検出器統合 MCT MWIRカメラモジュール
製品概要
EYAS G615MAは、640x512 / 15μm MCT MWIR冷却型赤外線検出器統合用のアクセラレータであり、OEM顧客の開発およびテストプロセスを合理化するように設計されています。
EYASシリーズの冷却型ADモジュールは、冷却型IR検出器からのアナログ信号をデジタルビデオストリーム出力に変換するためのプリアンプ機能を組み込んでいます。様々な解像度フォーマットと波長帯で利用可能なEYAS G615MAは、特に640x512/15μm MWIR冷却型検出器とRS058クライオクーラー技術を統合しています。
このサーマルイメージングモジュールは、最大120Hzのフレームレートを達成し、スナップショット、ITR/IWR、ウィンドウ、アンチブルーミングを含む複数の動作モードをサポートしています。統合された近接ボードは、迅速な受け入れテストと加速された二次開発を可能にし、冷却型赤外線検出器に基づくモジュールおよび完成品の開発期間を大幅に短縮します。
主な特徴
- アナログ-デジタル変換、開発の加速 - 統合されたAD回路を備えた640x512 MWIR冷却型赤外線検出器に基づいており、アナログ-デジタル変換と寸法的に一貫した統合設計を実現
- 高い汎用性のためのミッドウェーブ冷却赤外線 - 優れた一貫性と安定した供給を備えたミッドウェーブ冷却技術、幅広い適応性のための主流解像度を特徴とする
- 優れたパフォーマンス、簡単な統合 - CameraLinkインターフェースは16ビット生データをシリアルポート制御で出力し、高速移動ターゲットを捉えるための調整可能な高フレームレート（1〜120Hz）を実現
製品仕様
| モデル | EYAS G615MA |
|---|---|
| インジケーター | |
| 解像度 | 640*512 |
| ピクセルサイズ | 15μm |
| スペクトル応答 | 3.7μm±0.2μm～4.8μm±0.2μm |
| IR検出器NETD(23℃) | 16mK(F2); 18mK(F4) |
| 動作モード | |
| フレームレート | 1〜120Hz、調整可能 |
| 動作モード | スナップショット、ITR/IWR統合モード、アンチブルーミング、ウィンドウモード |
| 電気 | |
| 標準外部インターフェース | 60ピン: 37201-SM060-032W1R01 5ピン: A1257WR-S-5P-LCP |
| デジタルビデオ | 16ビットCameraLink (CameraLink Baseモード) |
| 外部同期 | CC1: 外部フレーム同期 |
| 通信 | CameraLink UART (デフォルト)/ RS232 (カスタマイズ可能) ボーレート: 9600bps (デフォルト) |
| 電源 | ADボード: 5V クライオクーラー: 24V |
| 安定時消費電力 (23℃) | ≤8.5W |
| 冷却時間 (23℃) | ≤6分30秒 |
| サイズ (mm) | 142*59*78 |
| 重量 (g) | ≤650 |
| 動作温度 | -40℃～+71℃ |
産業用途
EYAS G615MAサーマルイメージングモジュールは、非破壊検査（NDT）、環境モニタリング、長距離監視、科学研究、およびさまざまな産業検査アプリケーションを含む複数の分野で広く応用されています。
よくある質問
1. 適切な赤外線検出器の解像度を選択するにはどうすればよいですか？
選択は実際の製品のニーズとアプリケーションに依存し、価格が重要な考慮事項となります。画像品質の要件が中程度の場合は、120x90、256x192、または400x300などの低解像度の赤外線検出器が適している場合があります。リモート監視などの特殊な目的で非常に鮮明な画像が必要なアプリケーションでは、1280x1024の高解像度検出器が推奨されます。
2. MCT/HgCdTe検出器とは何ですか？
MCT（テルル化カドミウム水銀）、別名HgCdTeは、テルル化カドミウム（CdTe）とテルル化水銀（HgTe）からなる化合物であり、フォト検出器アプリケーションで一般的に使用されています。MCT/HgCdTe検出器は、赤外線放射を検出できる極低温環境で動作する光伝導検出器です。これらの検出器は、熱センサーと比較して優れた感度を示します。
3. 冷却型赤外線検出器の利点は何ですか？
冷却型赤外線焦点面検出器は、検出器デワールクーラー（DDC）システムによって維持される低温で動作します。それらは、非冷却型赤外線検出器よりも微妙な温度変化を検出できる、強化された感度を提供します。これらのシステムは、10キロメートルを超える長距離で物体を検出、識別、認識できます。冷却型検出器の複雑な構造設計は、非冷却型代替品と比較して比較的高いコストにつながります。
