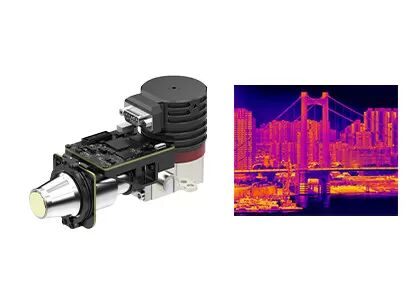

15μm 640x512 MCT MWIRのカメラの中心は赤外線探知器の速い統合を冷却した
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | EYAS615A |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| 解決 | 640×512 / 15μm | 極低温冷却器 | RS058 |
|---|---|---|---|
| NETD | ≤17mK | スペクトル範囲 | 3.7～4.8μm |
| サイズ | 147×58.5×71mm | 重さ | ≤680g |
| ハイライト | 640x512 MWIRのカメラの中心,MCT MWIRのカメラの中心,MWIRは赤外線探知器を冷却した |
||
製品の説明
640x512 / 15μm MCT MWIR 冷蔵赤外線検出器を搭載した冷蔵ADモジュール
製品説明
EYASシリーズ冷却ADモジュールは,冷却IR検出器からのアナログ信号をデジタルビデオストリーム出力に変換する前増幅機能を有する.異なる解像度フォーマットと異なる波帯で利用できますEYAS615Aは,EYASファミリーのメンバーで,MWIR冷却検出器640x512 / 15μmとRS058冷却器が統合されています.
EYASシリーズの冷却ADモジュールは,OEM顧客が赤外線検出器で迅速な受容テストを行うのに便利です.低温赤外線検出器に基づくモジュールと完全な製品の急速な二次開発を開始し,その開発期間を短縮する.
熱画像探知機や赤外線モジュールの 設計,製造,販売,販売を専門としています我々は,二次開発時間を短縮し,顧客のためのコストを大幅に削減する様々な赤外線熱画像ソリューションを顧客に提供することができます.
主要な特徴
- 検出器の解像度: 640×512 / 15μm
- 検出材料:MCT / HgCdTe
- クリオクーラー: RS058
- フレームレート:1~120Hz 調節可能
- サイズ: 147×58.5×71mm
- 体重: ≤680g
- 開発・統合が簡単
製品仕様
| モデル | EYAS615A |
| IR検出器の性能 | |
| 決議 | 640×512 |
| ピクセルピッチ | 15μm |
| クリオクーラー | RS058 |
| スペクトル範囲 | 3.7μm4.8μmMW |
| 冷却時間 (25°C) | ≤6分 |
| 最適のNETD (20°C) | ≤17mK |
| 動作モード | |
| フレームレート | 1~120Hz 調節可能 |
| 動作モード | スナップショット ITR/IWR統合モード ウィンドウズモード 発芽防止 |
| 電気仕様 | |
| 標準的な外部インターフェース | QSH 60ピン |
| デジタルビデオ | カメラリンク:出力 16 ビット 原始データ |
| 外部同期 | CC1: INT/Frame 外部シンクロ CC2: MC 外部シンクロ |
| コミュニケーション | カメラリンク シリアルポート: TFG+/-, TC+/-; 9600bps |
| 電源 | 1チャネル画像パネル: 5V 1チャネル クリオクーラー: 24V |
| 安定した電力消費 | 7W |
| 尺寸 (mm) | 147×58.5×71 |
| 体重 | ≤680g |
| 作業温度 | -40°C ~ +60°C |
| 振動の大きさ | 振動: GJB 自動車搭載高速輸送 衝撃:半シナス波,40g 11ms,3軸 6方向 各3回 |
産業用用途
EYAS615A熱イメージングモジュールは,リモートモニタリングシステム,フライトビジョン強化システム,マルチセンサーペイロードなど多くの分野で広く使用されています.
赤外線 センサー に 関する あなた の 信頼 できる パートナー
• 医療機関深い技術的な専門知識
超赤色センサー技術の研究開発 応用の長年の経験により チップ設計,ウエファー製造梱包と試験堅牢な基盤により 市場需要に合わせて 革新的で信頼性の高い製品を 継続的に提供できます
• 医療機関赤外線センサーにおけるイノベーションと実用化に焦点を当てた
熱画像技術の進歩を推進し,NETD,SWaP,動作温度の限界を常に押し広げています私たちの製品は,常に安全性におけるアプリケーションをリードしていますインテリジェントシステムなどです
• 医療機関製品ポートフォリオの多様化
独立したR&Dと複数の技術経路によって支えられています幅広い産業に合わせたソリューションを提供しています. 低温と低温の両方で,.
• 医療機関厳格な信頼性検証は品質保証を保証する
堅牢な品質管理システムによって 支えられ,当社の製品は 長期の安定性と信頼性を確保するために 生産中に多重な試験手順に 服します.
• 医療機関プロフェッショナル・テクニカル・サポートと共同開発サービス
システム統合を加速し,効率を向上させ,市場投入時間を短縮するために,当社のエンジニアチームは顧客と密接に連携しています.
よくある質問
1赤外線熱画像とは?
赤外線熱画像は 赤外線放射と熱エネルギーを利用して物体に関する情報を収集する方法の一種です物体と背景環境との間の放射線差と物体の各部分の放射線差によって,赤外線熱画像は,シーン各部分の放射線変動を示し, böyleceシーンの特徴を示します.
2赤外線熱画像の利点は?
---完全な闇を通して見る
--- カモフラージングによる識別
---長距離検出
---熱の分布検出
---接触しない温度測定
---職業意識
--- そして,これからも
3赤外線熱画像の応用は?
温度測定と全天候画像は赤外線熱画像技術の2つの基本機能です.これらの2つの技術に基づいて開発された製品は,電力を広く使用しています.セキュリティと監視産業製造,科学研究,医療,その他の伝統的な分野.
