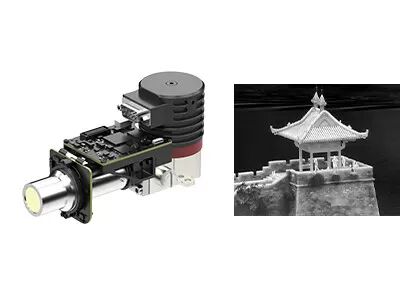

RS058 T2SLの熱カメラの中心640x512 15μmは赤外線探知器の統合を冷却した
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | EYAS615L |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| 解決 | 640×512 / 15μm | NETD | ≤25mK |
|---|---|---|---|
| スペクトル範囲 | 7.7～9.5μm(LW) | フレームレート | 1～160Hz調整可能 |
| サイズ | 148×58.5×71mm | 重さ | ≤680g |
| ハイライト | RS058熱カメラの中心,680gは赤外線探知器の統合を冷却した,640x512熱カメラの中心 |
||
製品の説明
640x512 / 15μm RS058 T2SL LWIR 冷却赤外線検出器統合のための加速器
製品説明
EYASシリーズ冷却ADモジュールは,冷却IR検出器からのアナログ信号をデジタルビデオストリーム出力に変換する前増幅機能を有する.異なる解像度フォーマットと異なる波帯で利用できます. EYAS615Lは,EYASファミリーのメンバーで,T2SL LWIR赤外線検出器640x512 / 15μmとRS058冷却器が統合されています.
EYAS615L AD モジュールは,高速に動く物体に関する観測を必要とするアプリケーションに理想的な160Hzまでのフレームレートを備えています.接近ボードはEYAS615Lで配備されており,OEM顧客が赤外線検出器で迅速な受容テストを行うための加速器となっています低温赤外線検出器に基づくモジュールと完全な製品の開発期間を短縮する.
主要な特徴
- 開発・統合が簡単
- カメラリンク インターフェイス 16ビット出力 原始データ シリアルポート制御
- 構造が整った 寸法が検出器と一致する
- 5V 単電源
- 高速で移動する標的を捕獲する能力
製品仕様
| モデル | EYAS615L |
| IR検出器の性能 | |
| 決議 | 640×512 |
| ピクセルピッチ | 15μm |
| クリオクーラー | RS058 |
| スペクトル範囲 | 7.7μm~9.5μm LW |
| 冷却時間 (25°C) | ≤5.5分 |
| 最適のNETD (20°C) | ≤25mK |
| 動作モード | |
| フレームレート | 1~160Hz 調節可能 |
| 動作モード | スナップショット; ITR & インターレイス・バインディング統合モード; Windows モード; アンチ・ブローミング |
| 電気仕様 | |
| 標準的な外部インターフェース | QSH 60ピン |
| デジタルビデオ | カメラリンク:出力 16 ビット 原始データ |
| 外部同期 | CC1: INT/Frame 外部シンクロ CC2: MC 外部シンクロ |
| コミュニケーション | カメラリンク シリアルポート: TFG+/-, TC+/-; 9600bps |
| 電源 | 1チャネル画像パネル: 5V 1チャネル クリオクーラー: 24V |
| 安定した電力消費 | 9W |
| 尺寸 (mm) | 148×58.5×71 |
| 体重 | ≤680g |
| 作業温度 | -40°C ~ +60°C |
| 振動の大きさ | 振動: GJB 自動車搭載高速輸送 衝撃:半シナス波,40g 11ms,3軸 6方向 各3回 |
産業用用途
EYAS615L熱イメージングモジュールは,リモートモニタリングシステム,フライトビジョン強化システム,マルチセンサーペイロードなど多くの分野で広く使用されています.
私たちの製品ライン
高い感度と優れた性能
赤外線産業における世界有数の技術
様々な赤外線検出器が利用可能
異なるフォーマットとピクセルサイズで,冷却されていないおよび冷却されたIR検出器の両方
迅速な配送を保証する量産
3つの生産ラインで 年間生産能力は数百万個の検出器まで
よくある質問
1適切な赤外線検出器の解像度をどのように選ぶか?
価格も考慮すべき要素です 画像の質が良くない場合低解像度の赤外線検出器を選択できます遠隔モニタリングなどの特殊用途で非常に明確な画像が必要な場合は,1280x1024の高解像度の赤外線検出器を選択できます.
2熱イメージングに適した偽色を どうやって選べますか?
灰白は温度差が小さい標的に適しています
- 赤と青は問題点を見つけなければならないシーンに適しています
- 鉄の赤は 電力産業の標準色パレットです
注意:どのパレットを選んでも 熱温は全く変わらない
3適した赤外線熱カメラレンズを選ぶには?
- 標準レンズは,適切な距離で通常の標的を撃つことができます
- 望遠鏡は,比較的小さな対象に適しており,遠くから見る必要がある
- 近距離で物体を詳細に見るには 広角レンズの方が良い
- マクロレンズは 細い標的を近距離で見るため
