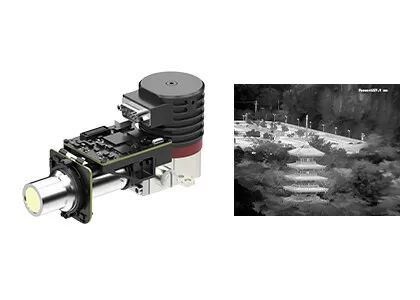

RS058 Cryocoolerは熱カメラ モジュールT2SL LWIR 640x512/15μmを冷却した
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | EYAS615L |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| 解決 | 640×512 / 15μm | NETD | ≤25mK |
|---|---|---|---|
| スペクトル範囲 | 7.7～9.5μm(LW) | サイズ | 148×58.5×71mm |
| ハイライト | RS058熱カメラ モジュール,熱カメラ モジュール640x512 |
||
製品の説明
簡単に統合できる 640x512 / 15μm T2SL LWIR 冷蔵赤外線モジュール RS058 クリオクーラー
製品説明
EYAS615L ADモジュールは,640x512フォーマット15μmピッチIR FPAをベースとしたアナログ・デジタルLWIR冷却赤外線モジュールである.EYAS615Lの典型的なNETDは25mK未満である.高い感度で,非常に小さな赤外線差を非常に遠くから検出したり認識したりできます..
EYAS 615Lには,FPAのタイミングと敏感な電源を提供する近接板が含まれています.カメラリンクインターフェースは 16 ビット原始データを出力し,検出器のシステムへの統合を非常に簡素化します.
したがって,EYAS615Lモジュールは,OEM顧客がC615S 640x512/15μm LWIR冷却赤外線検出器の高速受容試験を行うことを容易にします.冷却された赤外線モジュールや完全な赤外線熱カメラや冷却された赤外線検出器に基づいたシステムの急速な二次開発を開始し,その開発期間を短縮する.
主要な特徴
- 開発・統合が簡単
- カメラリンク インターフェイス 16ビット出力 原始データ シリアルポート制御
- 構造が整った 寸法が検出器と一致する
- 5V 単電源
- 高速で移動する標的を捕獲する能力
製品仕様
| モデル | EYAS615L |
| IR検出器の性能 | |
| 決議 | 640×512 |
| ピクセルピッチ | 15μm |
| クリオクーラー | RS058 |
| スペクトル範囲 | 7.7μm~9.5μm LW |
| 冷却時間 (25°C) | ≤5.5分 |
| 最適のNETD (20°C) | ≤25mK |
| 動作モード | |
| フレームレート | 1~160Hz 調節可能 |
| 動作モード | スナップショット; ITR & インターレイス・バインディング統合モード; Windows モード; アンチ・ブローミング |
| 電気仕様 | |
| 標準的な外部インターフェース | QSH 60ピン |
| デジタルビデオ | カメラリンク:出力 16 ビット 原始データ |
| 外部同期 | CC1: INT/Frame 外部シンクロ CC2: MC 外部シンクロ |
| コミュニケーション | カメラリンク シリアルポート: TFG+/-, TC+/-; 9600bps |
| 電源 | 1チャネル画像パネル: 5V 1チャネル クリオクーラー: 24V |
| 安定した電力消費 | 9W |
| 尺寸 (mm) | 148×58.5×71 |
| 体重 | ≤680g |
| 作業温度 | -40°C ~ +60°C |
| 振動の大きさ | 振動: GJB 自動車搭載高速輸送 衝撃:半シナス波,40g 11ms,3軸 6方向 各3回 |
産業用用途
EYAS615L熱イメージングモジュールは,リモートモニタリングシステム,フライトビジョン強化システム,マルチセンサーペイロードなど多くの分野で広く使用されています.
パーソナライズされたサービス
製品カスタマイズ: 業界特有の要件を満たすために構成を調整し,アルゴリズムを適応
現場技術サポートと訓練: 顧客に実用的なシステム設定と運用訓練を提供
新しい製品と市場のための共同イノベーション: 顧客と協力して革新的な赤外線アプリケーションソリューションを共同開発する
よくある質問
1赤外線熱画像とは?
赤外線熱画像は 赤外線放射と熱エネルギーを利用して物体に関する情報を収集する方法の一種です物体と背景環境との間の放射線差と物体の各部分の放射線差によって,赤外線熱画像は,シーン各部分の放射線変動を示し, böyleceシーンの特徴を示します.
2赤外線熱画像の利点は?
---完全な暗闇を通して見る;
---偽装による識別
---長距離検出
---熱の分布検出
---接触しない温度測定
---職業意識
3赤外線熱画像の応用は?
温度測定と全天候画像は赤外線熱画像技術の2つの基本機能です.これらの2つの技術に基づいて開発された製品は,電力を広く使用しています.セキュリティと監視産業製造,科学研究,医療,その他の伝統的な分野.
