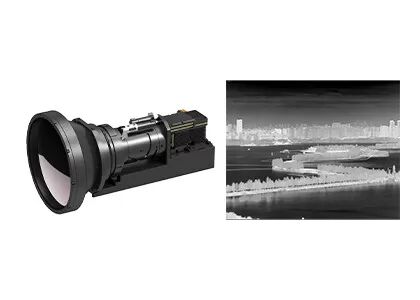

GAVIN615Bのコンパクトの熱カメラの中心640x512/15μm MCT MWIRのカメラ モジュール
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | GAVIN615B |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| 解決 | 640×512 / 15μm | NETD | ≤20mK |
|---|---|---|---|
| スペクトル範囲 | 3.7～4.8μm MW | フレームレート | 50Hz/100Hz |
| サイズ | 125×92×67mm | 重さ | ≤650g |
| ハイライト | GAVIN615Bの熱カメラの中心,640x512 MWIRのカメラ モジュール,MCTの熱カメラの中心 |
||
製品の説明
GAVIN615B コンパクトな低電力消費 640x512/15μm MCT MWIR 冷蔵カメラモジュール
製品説明
GAVIN615Bは冷却された中波熱イメージングモジュールである. RS046冷却器を備えた640x512 / 15μm HgCdTe MWIR IR検出器で構成される.ハードウェア・エレクトロニクスや様々な画像処理アルゴリズムも既に組み込まれています..
RS046冷却器で構成されているGAVIN615Bは,サイズが125x92x67mmで,重量は650g未満で,非常にコンパクトです.安定した消費電力は12w以下です.産業標準のカメラリンクインターフェース,赤外線カメラまたはシステム統合者は,熱画像モジュールGAVIN615Bをベースに簡単に独自の完全なカメラを設計または統合することができます.
主要な特徴
- 高い感度,NETD≤20mK
- 遠距離検出
- 調整可能なフレームレート
- システムへの簡単な統合
製品仕様
| モデル | GAVIN615B |
| IR検出器の性能 | |
| 決議 | 640×512 |
| ピクセルピッチ | 15μm |
| クリオクーラー | RS046 |
| スペクトル範囲 | 3.7μm4.8μmMW |
| 冷却時間 (20°C) | ≤7分 |
| NETD (20°C) | ≤20mK |
| 画像処理 | |
| フレームレート | 50Hz/100Hz |
| ディムモード | 線形/ヒストグラム/混合 |
| デジタルズーム | ×1/×2/×4 |
| 画像の方向性 | 横/縦/斜めを回す |
| 画像アルゴリズム | NUC/AGC/IDE |
| 電気仕様 | |
| 標準的な外部インターフェース | J30JZ 25ピン |
| アナログビデオ | パール |
| デジタルビデオ | 16bit RAW/YUV: 16bit DVP/Cameralink アウトपुट |
| 外部同期 | フレーム 外部同期: RS422レベル |
| コミュニケーション | RS422 115200bps |
| 電源 | 20~28VDC |
| 安定した電力消費 | 12W |
| 尺寸 (mm) | 125×92×67 |
| 体重 | ≤650g |
| 操作温度 | -40°C ~ +60°C |
| 振動の大きさ | 振動: GJB 自動車搭載高速輸送 衝撃:半シナス波,40g 11ms,3軸 6方向 各3回 |
| オプティカルレンズ | |
| オプションレンズ | 連続ズーム 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
産業用用途
GAVIN615B熱赤外線カメラモジュールは,リモートモニタリングシステム,フライトビジョン強化システム,マルチセンサーペイロードなど多くの分野で広く使用されています.
センサーマイクロについて
SensorMicroは世界有数の赤外線検出器メーカーであり サービスプロバイダーです熱イメージング検出器の高性能を世界中の顧客に提供し,専門的なアプリケーションの経験を共有します.
SensorMicroは,高度な赤外線検出器,カメラコア, モジュールを提供しています.私たちの製品は,様々なシステムにシームレスに統合され,業界全体で次世代の画像とセンサーアプリケーションを可能にします..
センサー マイクロ検出器は,温度測定,セキュリティと監視,個人視力,自動車および消費者用赤外線製品に広く使用されています.SensorMicro の量産能力により,既存の市場と新興市場からの需要を満たすことができます..
よくある質問
1赤外線熱画像とは?
自然界では,絶対零度 (−273°C) 以上の温度を持つすべての物体が赤外線を放射することができる.目標と背景の間の赤外線放射線の温度差を測定するために赤外線カメラ探知器を使用して熱画像とも呼ばれます 熱画像は
2赤外線探知機はどうやって動きますか?
標的から放出される赤外線は 熱検出器の感知範囲に入ります赤外線探知器は異なる強度の放射線信号を 対応する電気信号に変換します増幅やビデオ処理によって赤外線画像を形成し 肉眼で見ることができます
3冷却された赤外線検出器の利点は?
冷却された赤外線焦点平面検出器は,低温で動作し,検出器の冷却器 (ddc) によって提供される.冷めない赤外線検出器よりも微妙な温度差を区別することができます10km以上の距離で物体を検出し 識別し 認識することができます低温検出器の構造は非常に複雑で,低温検出器よりも比較的高いコストになります..
