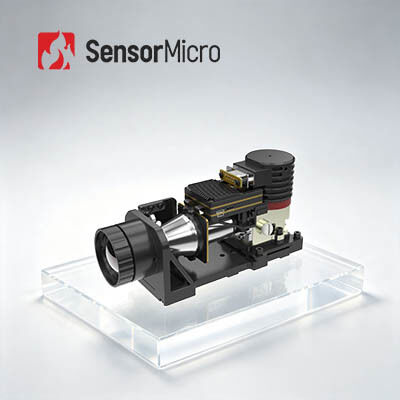

冷却された MWIR 熱画像モジュール 640x512 解像度と 25μm ピクセルサイズ 高感度 10mK NETD
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | ギャビン GC625MC |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| テクノロジー | 赤外線 | フレームレート | 50Hz/100Hz |
|---|---|---|---|
| 解決 | 640×512 / 25μm | IR検出器NETD(23℃) | 10mK(F2) |
| スペクトル範囲 | 3.7～4.8μm MW | サイズ | 148×59×81mm |
| ハイライト | HgCdTe MWIRのカメラ モジュール,MWIRのカメラ モジュール640x512 |
||
製品の説明
ハンドヘルドサーマルカメラ用 冷却式 640x512/25μm MWIR サーマルイメージングモジュール
製品概要
GAVIN GCシリーズは、標準的な冷却型赤外線モジュールプラットフォームであり、様々な解像度フォーマット、波長帯、連続光学レンズオプションが利用可能です。GAVIN GC625MCは、640×512/25μm MWIR検出器を統合したプレミアムMWIR冷却型赤外線カメラコアです。
25μmの大ピクセルサイズにより、このモジュールは、同フォーマットの代替品と比較して、より大きな赤外線放射検出面積と優れた信号対雑音比を提供します。複数の内蔵画像処理アルゴリズムを搭載しており、完全な暗闇や過酷な気象条件下でも鮮明な赤外線画像を提供します。
主な特徴
- 主流の解像度、卓越した画質 - 640x512/25μm MWIR冷却型赤外線検出器を搭載し、安定した画質と幅広い互換性を実現
- 優れた信号性能 - 25μmの大ピクセルサイズにより、より鮮明な画像と高い信号対雑音比（SNR）を実現
- 高度な画像処理 - DRC、2D/3Dノイズリダクション、エッジエンハンスメント（EE）を統合し、優れた鮮明さを実現
- 高い信頼性と感度 - MWIR冷却型サーマルイメージング技術により、優れた適応性と一貫性を確保
- 卓越した熱感度 - NETD ≤ 10mKで高精度な温度測定を実現
- 容易な統合と柔軟な構成 - CameraLinkインターフェースをサポートし、RAW/YUV画像データ出力と複数の連続ズーム光学構成に対応
製品仕様
| モデル | GAVIN GC625MC |
|---|---|
| 解像度 | 640x512 |
| ピクセルサイズ | 25μm |
| クライオクーラー | RS079 |
| スペクトル応答 | 3.7μm±0.2μm～4.8μm±0.2μm |
| IR検出器NETD(23℃) | 10mK(F2) |
| フレームレート | 50Hz/100Hz |
| デジタルズーム | 1倍～8倍連続デジタルズーム |
| 画像方向 | 水平/垂直/対角反転 |
| 画像アルゴリズム | DRC、2D/3D画像ノイズリダクション、EE |
| アナログビデオ | PAL/NTSC |
| デジタルビデオ | 標準: DVP/LVDS/USB2.0@50Hz オプション: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/シングルモード光ファイバー/マルチモード光ファイバー |
| 外部同期 | 標準: LV-TTL オプション: RS422/LVDS |
| 通信 | 標準: USB2.0/LV-TTL オプション: RS422/CAN/USB3.0/GigE |
| 電源 | 24V±4V |
| 安定時消費電力(23℃) | ≤18W |
| 冷却時間(23℃) | ≤9分 |
| サイズ(mm) | 148×59×81 |
| 重量(g) | ≤730 |
| 動作温度 | -40℃～+71℃ |
| レンズオプション | 40mm/F2 |
産業用途
GAVIN GC625MCサーマル赤外線カメラモジュールは、NDT（非破壊検査）、環境モニタリング、長距離監視、科学研究、および様々な産業用途を含む多くの分野で広く使用されています。
標準化されたサービス
- 完全なドキュメント - 製品マニュアル、セットアップガイド、選択参照資料により、シームレスな実装をサポート
- 開発・テスト支援 - サンプル統合テスト、性能評価、パラメータ検証
- 高度な開発者ツールキット - SDK、API、アルゴリズム、デバッグツールにより、深い統合をサポート
- リモートテクニカルサポート - 24時間365日のサポートにより、重要な問題に対して迅速な対応とタイムリーな解決を提供
- 包括的な保証 - 純正部品と厳格なプロセス遵守により、最適なパフォーマンスを回復
よくある質問
適切な赤外線検出器の解像度を選択するにはどうすればよいですか？
選択は、特定のアプリケーション要件と予算の考慮事項によって異なります。画質が重要でない基本的なアプリケーションでは、低解像度の検出器（120x90、256x192、400x300）で十分な場合があります。遠隔監視など、高解像度が必要なアプリケーションでは、1280x1024のような高解像度検出器が推奨されます。
サーマルイメージングに適切な疑似カラーを選択するにはどうすればよいですか？
グレースケールパレットは、温度差の小さいターゲットに適しています。
赤と青のパレットは、シーンの問題点を特定するのに最適です。
アイアンレッドは、電力業界の標準的なカラーパレットとして機能します。
注意:実際の熱温度測定値は、カラーパレットの選択に関係なく変わりません。
適切な赤外線サーマルカメラレンズを選択するにはどうすればよいですか？
標準レンズ - 適切な距離にある通常のターゲットに適しています
望遠レンズ - 長距離から比較的小さなターゲットを見るのに理想的です
広角レンズ - 近距離のオブジェクトの詳細をより多く表示するのに適しています
マクロレンズ - チップ回路など、近距離の非常に小さなターゲット用に設計されています
