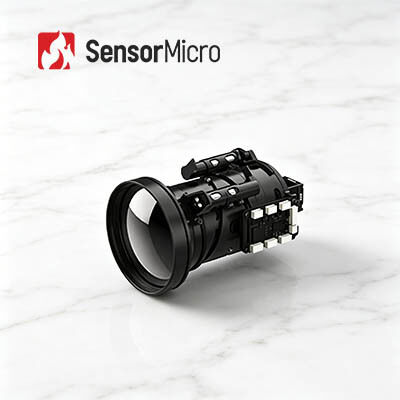

解像度640x512、ピクセルサイズ12μmのLWIRサーマルカメラモジュールで鮮明なサーマルイメージングを実現
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iSE612 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 典型的なNETD | ≤20mK | デジタルフレームレート | 50Hz |
|---|---|---|---|
| タイプ | 非冷却カメラモジュール | 画像アルゴリズム | NUC/DRC/DNS/DDE/SFFC |
| 解決 | 640×512 / 12μm | 標準的な消費電力 | 0.8W@50Hz@23±3℃ |
| ハイライト | 熱カメラ モジュール400x300,77g熱カメラ モジュール |
||
製品の説明
LWIR熱カメラモジュール 640x512 / 12μm クリアな熱イメージング
清潔な熱画像を持つ冷却されていないLWIR 640x512/12 μm赤外線カメラモジュール
iSE612赤外線コアは安定した画像処理能力,コスト低さ,簡単に統合できる性能で特徴です.自社開発したApexCoreセラミックパッケージング熱センサーで 640×512の解像度と 12μmのピクセルサイズ温度検出の精度が高く,NETD≤20mKの基準では低騒音レベルを実現します.
シャッター校正なしで動作する装置は,断続的なフレームのタタタを完全に避け,観測中に連続的でスムーズな熱画像出力を維持します.
小型化 し た 外観 は,設置 や 配置 に 関し て 顕著 な 利点 を もたらし て い ます.コンパクト な サイズ と 軽い 裸 の 核 の 重さ は,様々な 装置 の 狭い 空間 に 完璧 に 収まる よう に し て い ます.合理的なスペース節約構造設計は,システム組立と全体的なレイアウト計画の柔軟性を大幅に向上させる.
豊富な内蔵機能は,超解像度最適化,画像内表示,省エネ睡眠モードなどの複数の実用的なモードをカバーします.柔軟なOSD編集と1クリックで迅速な校正もサポートしています様々なディスプレイ,光学レンズ,拡張アクセサリーとの完璧な互換性により,後の機能拡張とカスタマイズされた開発が容易になります.異なる市場アプリケーションと機器のマッチングニーズにうまく対応する.
主要な特徴
滑らか で 安定 し て 高い 費用 を 払う
- 動作中にシャッター校正は必要なく,従来のシャッターベースのシステムで一般的な画像のタタリングを排除する
- 高コスト効率のApexCoreセラミックパッケージ検出器,NETD≤20mKを採用
コンパクトで軽量で 統合に柔軟性
- 寸法: 25.4×25.4×22.7mm,内核重量 ≤26±1.5g
- 空間を節約する構造設計により,柔軟なシステムレイアウトと統合が可能になります
円滑 な 統合 を 促進 する 豊富な 特色
- スーパー解像度アルゴリズム,画像内画像,カスタマイズ可能なOSD,睡眠モード,ワンクリック校正,さまざまなマイクロOLEDディスプレイとの互換性をサポートする
- 複数の光学レンズと拡張コンポーネントと互換性があり,簡単な二次開発とシステムカスタマイズが可能
製品仕様
| モデル | iSE612 | |
|---|---|---|
| IR検出器 インディケーター | ||
| 敏感な材料 | VOx | |
| 決議 | 640×512 | |
| ピクセルサイズ | 12μm | |
| スペクトル反応 | 8μm ~ 14μm | |
| 典型的なNETD |
≤20mK |
|
| 画像処理 | ||
| デジタルフレームレート | 50Hz | |
| 開始時間 | 6s | |
| デジタルビデオ | YUV420/YUV422/RGB888/RAW | |
| 画像アルゴリズム | NUC/DRC/DNS/DDE/SFFC | |
| シャッターなし | サポート | |
| 画像表示 | 10種類 (白熱/ラヴァ/鉄赤/熱熱鉄/医療/北極/虹1/虹2/色/黒熱) | |
| 画像の方向性 | 横/垂直/斜面 | |
| デジタルズーム | 1x/2x/4x/8x | |
| 補償モード | マニュアル | |
| 電気 | ||
| 標準的な外部インターフェース | 50pin: BP040SB-50-0114-B-R0 | |
| 通信インターフェース | TTL-232/USB20 | |
| デジタルビデオインターフェース | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| エクステンションコンポーネント | USB2.0/SDI/HDMI/GIGE/カメラリンク/VPC/MIPI-CSI-2LANE | |
| 電気インターフェース | ||
| 供給電圧 | 2.7V~5.3V | |
| 典型的な電力消費量 | 0.8W@50Hz@23±3°C | |
| メカニカル/レンズ | ||
| 裸のコアサイズ | 25.4×25.4×22.7ミリ | φ36×24.3mm |
| 裸の核重量 | 26±1.5g | 28±1.5g |
| オプティカルレンズ | 固定焦点アテラル: 4.8/9.1/13/19mm |
|
| 影響 | 半正弦波,40g/11ms,インパクト方向X軸,3回 | 1500g@0.4ms |
| 振動 |
5.35g ランダム振動 3軸 |
|
| シャッター部品 | 選択可能 | |
| 環境 に 適応 する | ||
| 動作温度 | -40°C~+70°C | |
| 貯蔵温度 | -45°C~+85°C | |
| 湿度 | 5%~95%,凝縮しない | |
| 認証 | ROHS2.0/REACH | |
産業用用途
iSE612熱カメラモジュールは,産業ビジョン,消防および救助,セキュリティ監視,屋外観測,機械ビジョン,消費者電子機器などに広く使用されています.
赤外線 センサー に 関する あなた の 信頼 できる パートナー
深い技術的な専門知識
超赤色センサー技術の研究開発 応用の長年の経験により チップ設計,ウエファー製造梱包と試験堅牢な基盤により 市場需要に合わせて 革新的で信頼性の高い製品を 継続的に提供できます
赤外線センサーにおけるイノベーションと実用化に焦点を当てた
熱画像技術における技術的進歩を推進し NETD,SWaP,および動作温度における限界を常に押し広げています私たちの製品は,常に安全性におけるアプリケーションをリードしていますインテリジェントシステムなどです
製品ポートフォリオの多様化
独立したR&Dと複数の技術経路によって支えられています幅広い産業に合わせたソリューションを提供しています. 低温と低温の両方で,.
厳格な信頼性検証は品質保証を保証する
堅牢な品質管理システムによって 支えられ,当社の製品は 長期の安定性と信頼性を確保するために 生産中に多重な試験手順に 服します.
プロフェッショナル・テクニカル・サポートと共同開発サービス
システム統合を加速し,効率を向上させ,市場への投入時間を短縮するために,当社のエンジニアリングチームは,お客様のR&Dと製品チームと緊密に連携しています.
よくある質問
1冷却されていないIR検出器と冷却されたIR検出器の違いは何ですか?
現在,市場には冷却式と冷却式のない2種類の赤外線熱画像センサーがあります.
冷却されていないIR検出器は,環境温度に動作する.それは半導体産業に基づいているため,通常は小規模で低コストで大量に製造することができます.無冷却IR検出器は,携帯/ハンドヘルド/モバイルデバイスで広く使用されています.
冷却IR検出器は,冷却冷却器によって支えられる極低温に保たれる装置に包装されています.低冷却センサーよりも高価で信頼性が低いしかし,冷却システムは非常に敏感で,通常は長距離ミッションを達成するために長焦点距離光学で動作します.
