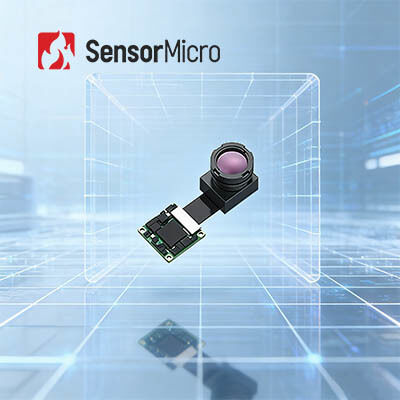

-20℃～+550℃の温度測定に対応した解像度256×192、ピクセルピッチ12μmの非冷却サーマルカメラコア
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | ミニ212G2 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 256×192 | ピクセルピッチ | 12μm |
|---|---|---|---|
| 温度範囲 | -20℃～+550℃ | 消費電力 | 330mW |
| フレームレート | サーモグラフィー: 25Hz、イメージング: 50Hz | アナログビデオインターフェース | CVBS(PAL/NTSC) |
| ハイライト | 120x90熱カメラの中心,LC160非冷却のカメラの中心,RoHSの熱カメラの中心 |
||
製品の説明
温度測定用非冷却サーマルカメラコア256×192/12μm
製品概要
このコンパクトな赤外線モジュールは、ウェハレベルパッケージの 256×192/12μm 非冷却赤外線検出器を統合しています。 SDK と USB インターフェイスを備えた Mini212G2 非冷却サーマル モジュールは、統合と二次開発が容易になるように設計されています。温度測定範囲は-20℃～+550℃で、精度は±2℃または±2%です。
主な特長
- ダイレクトサーマルイメージング出力を備えた小型モジュール
- 自社開発の256×192/12μmウェハレベル赤外線検出器を搭載
- 超コンパクト設計: 17×17mm (PCBA) サイズ、重量わずか 4g
- 統合された ISP 処理ボードと高度な画像アルゴリズム
- 正確な検出、柔軟な構成
- 精度±2℃の高精度温度測定
- スポット、エリア、フルフレーム測定をサポート
- 複数の視野レンズオプションが利用可能
- 簡単な統合のための豊富なインターフェース
- USB2.0 / MIPI / DVP / BT.656 / LVDS デジタルビデオ出力インターフェース
- 業界標準のインターフェースと完全な互換性
製品仕様
| モデル | ミニ212G2 |
|---|---|
| 解決 | 256×192 |
| ピクセルサイズ | 12μm |
| スペクトル応答 | 8～14μm |
| NETD | ≤50mK |
| 出力データ | 14ビット生 |
| フレームレート | サーモグラフィー: 25Hz、イメージング: 50Hz |
| フォーカスモード | フォーカスフリー |
| レンズ(HFOV/FL) | 17.5°/10mm | 25°/7mm | 56°/3.2mm | 90°/2.1mm |
| 重量(g) | 7.1 | 6.4 | 4 | 6.8 |
| 基板サイズ (mm) | 17×17 |
| デジタルビデオインターフェース | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| アナログビデオインターフェース | CVBS (PAL/NTSC) |
| 動作電圧 | 3.3V±0.1V |
| 標準的な消費電力 | 330mW |
| 温度測定範囲 | -20℃～+550℃ (-20℃～+150℃ | +100℃～550℃) |
| 温度測定精度 | ±2℃/±2%の大きい方 |
| 動作温度 | -40℃～+70℃ |
| 湿度 | 5%~85% |
| 保管温度 | -45℃～+85℃ |
| 認証 | RoHS 2.0 / リーチ |
産業用途
この製品は、AIoT、マシン ビジョン、産業用ビジョン、セキュリティ監視、および夜間観察のアプリケーション向けに設計されています。
- AIoT:スマート家電、ウェアラブルデバイス、インテリジェント環境モニターなどのコンパクトなAIoTデバイスへの統合
- 産業ビジョン:産業機器のリアルタイム監視、レーザー加工および溶接シナリオ、半導体検出
- セキュリティ監視:不法侵入者の検知とリアルタイムの警報作動
センサーマイクロについて
世界をリードする赤外線検出器のメーカーおよびサービスプロバイダーとして、SensorMicro は赤外線熱画像ソリューションにおいて長年の豊富な経験を誇っています。 「SensorMicro, Sense More」という中心理念に導かれ、ユーザーのニーズに突き動かされて、当社は赤外線テクノロジーの可能性を最大限に引き出し、高性能製品とプロフェッショナルなサービスを世界中の顧客に提供することに専念しています。
よくある質問
低照度、アクティブ IR、サーマル イメージングの違いは何ですか?
低照度:自然光を必要とし、弱い自然光画像をイメージインテンシファイアを通じて強化された電子画像に変換します。
アクティブIR:赤外線を積極的に放射し、対象物から反射した赤外線を利用します。隠蔽性が非常に悪い。
熱画像処理:ライトを必要とせず、ターゲットとシーン、またはオブジェクトのさまざまな部分の間の赤外線放射の違いを検出するパッシブ赤外線ナイトビジョンです。周囲の照明条件の変化、夜間、霧、雨などの過酷な環境でも影響を受けません。
熱画像をブロックできますか?
ほとんどの場合、熱画像をブロックすることはできません。ただし、赤外線は壁を透過できず、ガラスは赤外線を遮断する可能性があります。検出を避けるには、ガラスや壁の後ろに隠れて熱画像をブロックします。
