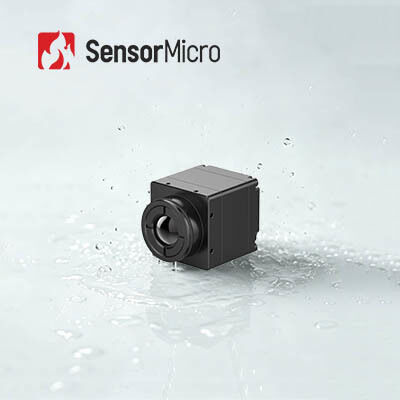

LWIR VOx 384x288 解像度 シャッターレス 設計 工業用ビジョン用のコンパクトで軽量な冷却されていない熱カメラコア
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iSE412 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 384×288 / 12μm | NETD | ≤30mK |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | 通信インターフェース | TTL-232/USB2.0 |
| 標準的な消費電力 | 0.8W@50Hz@23±3℃ | 電源電圧 | 2.7V～5.3V |
| ハイライト | 400x300赤外線熱カメラ モジュール,77g赤外線熱カメラ モジュール |
||
製品の説明
LWIR VOx 384x288 / 12μm 産業用ビジョン用冷却されていない熱カメラコア
製品概要
iSE412熱カメラコアは,光スペクトル範囲が8μm~14μmの384x288 / 12μmの冷却されていないLWIR赤外線検出器を使用する.この先進的な赤外線カメラコアはシャッター校正の必要性を排除iSE412は,さまざまなユーザーの要求を満たすために,超解像度アルゴリズム,画像内画像,カスタマイズ可能なOSD,スリープモードカメラのコアは25×25×4×22以下の大きさ.7mm 裸の中核の重量は26g未満制限された空間や厳しい条件でも,スムーズで安定した検出性能を提供します.
紅外線検出器と熱画像カメラモジュールに特化した OEMメーカーとして 私たちは先進的な赤外線コア技術で 様々な産業を動かすことができます長年の技術的な専門知識と深遠な業界応用経験を持つ赤外線光学熱画像ビジョンの総合的なソリューションを あらゆる分野から顧客に提供し, 効率的で信頼性があり,高価値の技術的な利点をもたらします
主要な特徴
スムーズ に 見る ため に シャッター を 使わ ない デザイン
- 動作中にシャッター校正は必要なく,従来のシャッターベースのシステムで一般的な画像のタタリングを排除する
- 静かな操作は,機械的な騒音のない機密な使用を保証します
コンパクトで軽量で 統合に柔軟性
- システム全体の寸法 25.4×25.4×22.7 mm,裸のコア重量 ≤26±1.5g
- 空間を節約する構造設計により,柔軟なシステムレイアウトと統合が可能になります
機能が豊富でシームレスな統合
- スーパー解像度アルゴリズム,画像内画像,カスタマイズ可能なOSD,睡眠モード,ワンクリック校正,さまざまなマイクロOLEDディスプレイとの互換性をサポートする
- 複数の光学レンズと拡張コンポーネントと互換性があり,簡単な二次開発とシステムカスタマイズが可能
製品仕様
| モデル | iSE412 | |
|---|---|---|
| IR検出器 インディケーター | ||
| 敏感な材料 | VOx | |
| 決議 | 384×288 | |
| ピクセルサイズ | 12μm | |
| スペクトル反応 | 8μm ~ 14μm | |
| 典型的なNETD | ≤30mK | |
| 画像処理 | ||
| 効果的なピクセル | 384×288 | |
| デジタルフレームレート | 50Hz | |
| 開始時間 | 6s | |
| デジタルビデオ | YUV420/YUV422/RGB888/RAW | |
| 画像アルゴリズム | NUC/DRC/DNS/DDE/SFFC | |
| シャッターなし | サポート | |
| 画像表示 | 10種類 (白熱/ラヴァ/鉄赤/熱熱/医療/北極/虹1/虹2/色/黒熱) | |
| 画像の方向性 | 横/垂直/斜面 | |
| デジタルズーム | 1x/2x/4x/8x | |
| 画像の明るさ | オート/マニュアル | |
| 画像コントラスト | オート/マニュアル | |
| 補償モード | マニュアル | |
| レティクル | サポート | |
| システム機能 | ||
| スリープモード | サポート | |
| メニュー設定 | カスタマイズ可能 | |
| メニュー言語 | 中国語 / 英語 | |
| オフセット校正 | サポート | |
| キーボード | ≥4 (ボタンの機能はカスタマイズ可能) | |
| OLED ドライブ | I2C,16bit/24bit パラレルポート,datavalid,その他のドライブ画面信号をサポート 直接ドライブ マイクロOLED MDP03/マイクロOLED MDP02/OLiGHTEK SVGA060/Sony ECX334A MIPIディスプレイ信号をサポートし,IBOE VX039FHP-NH4画面を直接動かすことができます |
|
| PC ソフトウェア | ||
| コンピュータ ソフトウェア | モジュール制御&ビデオディスプレイ | |
| 電気 | ||
| 標準的な外部インターフェース | 50pin: BP040SB-50-0114-B-R0 | |
| 通信インターフェース | TTL-232/USB20 | |
| デジタルビデオインターフェース | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| エクステンションコンポーネント | USB2.0/SDI/HDMI/GIGE/カメラリンク/VPC/MIPI-CSI-2LANE | |
| 電気インターフェース | 供給電圧:2.7V~5.3V | |
| 典型的な電力消費量 | 0.8W@50Hz@23±3°C | |
| メカニカル/レンズ | ||
| 裸のコアサイズ (mm) | 25.4×25.4×227 | φ36×24 について3 |
| 裸の中核重量 (g) | 26±1 とすると5 | 28±1 とすると5 |
| オプティカルレンズ | 固定焦点アテルマ: 4.9mm/9.1mm/13.mm/19mm | 固定焦点アテラル: 25mm/35mm |
| シャッター部品 | 選択可能 | |
| 振動 | 5.35g ランダム振動 3軸 | |
| 影響 | 半正弦波,40g/11ms,インパクト方向X軸,3回 | 1500g@0.4ms |
| 保護レベル | IP67 (フロントレンズ) | |
| 環境 に 適応 する | ||
| 動作温度 | -40°C~+70°C | |
| 貯蔵温度 | -45°C~+85°C | |
| 湿度 | 5%~95%,凝縮しない | |
| 認証 | ROHS2.0/REACH | |
産業用用途
iSE412非冷却IRカメラモジュールは,産業ビジョン,消防および救助,セキュリティ監視,屋外観測,機械ビジョン,消費者電子機器などに広く使用されています.
冷却・冷却されていない赤外線検出器ソリューション
よく 聞かれる 質問
1冷めない焦点平面配列マイクロボロメーターはどうやって動きますか?
赤外線放射熱効果の原理を用いて 冷めない赤外線検出器は赤外線吸収物質で赤外線放射線エネルギーを熱エネルギーに変換します繊細な材料の温度が上昇するようにじゃあ a certain physical parameter of the sensitive material changes accordingly and converts into electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.
2低温のVOxマイクロボロメーターの利点は?
冷却されていない赤外線焦点平面検出器は,統合デワールクーラー組成 (IDCA) 装置を必要とせず,室温で動作できます. 急速な起動,低電力消費,サイズが小さい低温赤外線焦点平面検出器の感度は,冷却赤外線検出器の感度ほど良くないが,明らかに冷却式検出器よりも優れているより広範な応用展望を持っています.
