GAVIN330 MWIRは熱探知カメラモジュールの高い信頼性320x256 30μmを冷却した
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 決断 | 320x256 / 30μm | 材料 | MCT |
|---|---|---|---|
| NETD | ≤10mK | スペクトル領域 | 3.7~4.8μm （MW） |
| サイズ | 150×67×80mm | 重量 | ≤900g |
| ハイライト | MWIRは熱探知カメラを冷却した,GAVIN330は熱探知カメラを冷却した,320x256熱探知カメラモジュール |
||
製品の説明
簡潔な説明

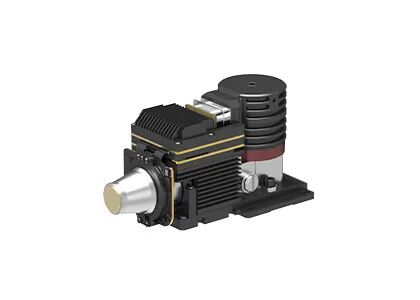

GAVIN330高い信頼性によって冷却されるHgCdTe 320x256/30μm MWIRの赤外線画像モジュール
製品の説明
ギャビン シリーズは全体的なセンサー技術（GST）によって発達する標準によって冷却される赤外線モジュールである。それは異なった決断のフォーマット、異なったウェーブ バンドおよびまた異なった連続的な光学レンズの選択と利用できる。
GAVIN330赤外線画像モジュールは中320x256/30μmのMWIRによって冷却される探知器およびRS058 cryocoolerとのギャビン シリーズの1つである。それは3.7~4.8μmのスペクトル領域で作動する。産業基準のcameralinkインターフェイスを使うと、赤外線カメラかシステム・インテグレーターは設計できるまたは容易にGAVIN330に基づいて自身の完全なカメラを統合することは赤外線モジュールを冷却した。
全体的なセンサー技術は産業赤外線赤外線画像のための新しい視野を開けることに努力している。私達は赤外線画像の探知器および赤外線モジュールの設計、製造、販売およびマーケティングを私達の顧客を提供するために二次開発時間を非常に短くし、顧客のためのコストを削減するいろいろ赤外線赤外線画像の解決専門にする。
主な特長
- 良質の赤外線画像
- 高い感受性、NETD≤10mK
- 長期検出
- システムへの容易な統合
- DVP/Cameralinkインターフェイス、RAW/YUVのイメージの出力
- さまざまで連続的な光学ズームレンズは利用できる
製品仕様書
| モデル | GAVIN330 |
| IRの探知器の性能 | |
| 決断 | 320x256 |
| ピクセル ピッチ | 30μm |
| Cryocooler | RS058 |
| スペクトル領域 | 3.7μm~4.8μm MW |
| 放射能冷却期間（20°C） | ≤7min |
| NETD （20°C） | ≤10mK |
| 画像処理 | |
| フレーム率 | 50Hz/100Hz/200Hz |
| モードを薄暗くすること | 線形/ヒストグラム/混合される |
| デジタル ズームレンズ | ×1/×2/×4 |
| イメージの方向 | 斜めに水平に/縦に/フリップ |
| イメージのアルゴリズム | NUC/AGC/IDE |
| 電気指定 | |
| 標準的な外部インタフェース | J30JZ 25pin |
| アナログのビデオ | PAL |
| デジタル ビデオ | 16bit RAW/YUV:16bit DVP/Cameralinkは出力した |
| 外的な同時性 | フレームの外的な同時性:RS422レベル |
| コミュニケーション | RS422、115200bps |
| 電源 | 20~28VDC |
| 安定したパワー消費量 | 12W |
| 次元（mm） | 150×67×80 |
| 重量 | ≤900g |
| 操作の温度 | -40°C | +60°C |
| 振動大きさ | 振動:GJBのVehicle-mounted高速輸送 衝撃:半正弦の波、40g 11氏、3軸線6の方向それぞれ3回 |
| 光学レンズ | |
| 任意レンズ | 連続的なズームレンズ 30~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
産業適用
GAVIN330は熱カメラ モジュールを広く利用されているリモート・モニタリング システム、飛行視野の強化システム、Multi-sensorのペイロード等のような多くの地域冷却した。
全体的なセンサー技術について
FAQs
1. 適切な赤外線探知器の決断を選ぶ方法か。
それはあなたのプロダクトの実際の必要性そして適用によって決まり、価格はまた考慮される必要がある要因である。イメージの質が高くなければ、400x300低分解能の赤外線探知器を、120x90のような、256x192選ぶ、ことができる。ある特別な目的のための非常に明確なイメージを、リモート・モニタリングのような必要とすれば、1280x1024の高リゾリューションの赤外線探知器を選ぶことができる。
2. 赤外線画像に右の擬似色を選ぶ方法か。
- 灰色白は小さい温度の相違を用いるターゲットのためにより適している
- 赤くのおよび青は問題ポイントが見つけられる必要がある場面のためにより適している。
- 鉄の赤は電力産業の標準的なカラー パレットである。
注:あなたが、熱温度選ぶパレットがまったく変えない問題無し。
3. 適した赤外線熱カメラ レンズを選ぶ方法か。
- 標準的なレンズは適切な間隔の正常な目標を実現できる
- 望遠レンズのために、比較的小さく、長距離から見られる必要があるそれはターゲットのために適している
- 近い間隔で目的のより多くの細部を見てが、広角レンズはよい。
- マクロ レンズは大規模集積回路のような近い間隔の非常にもろいターゲットを、見るのためである。
