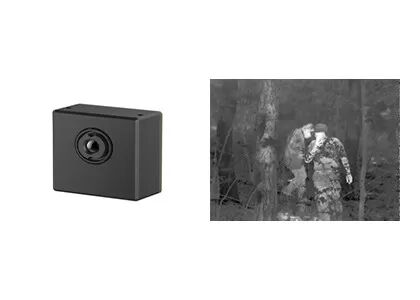

iLC212 安全熱カメラ用の無冷却LWIR赤外線熱モジュール256x192
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iLC212 |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | L/C、T/T |
商品の詳細
| Resolution | 256x192 | Power Consumption | 700mW |
|---|---|---|---|
| Spectral Range | 8~14μm | Pixel Pitch | 12μm |
| NETD | ≤65mK | Frame Rate | 25Hz/30Hz |
| ハイライト | 非冷却LWIR赤外線熱モジュール,ILC212赤外線熱モジュール,256x192保証熱カメラの中心 |
||
製品の説明
iLC212 熱セキュリティカメラモジュール
iLC212 セキュリティ用熱カメラ用の無冷却LWIR 256x192 / 12μm赤外線熱モジュール
製品説明
iLC212 uncooled IR imaging module integrates the 256x192 / 12μm focal plane array wafer level package (WLP) infrared detector and can capture long-wave infrared (LWIR) spectrum that ranges from 8 to 14μm.
完全に最適化された SWaP-C に向けられた iLC212 熱カメラモジュールは サイズに厳格な要求を持つ顧客のために特別に設計されています安全と監視の分野における重みとコストミニチュアサイズ,軽量,非常に低価格により,iLC212熱コアは顧客の低価格要求に大きく応え,開発時間とコストを短縮します.
iLC212は,広角と近距離温度測定の監視カメラ,例えば隠しカメラ,デジタルカメラ,ドームカメラ,ボックスカメラなどに統合するのに非常に適しています.
主要な特徴
- 完全に最適化されたSWaP-Cアプリケーション
- 様々なセキュリティー熱カメラに適しています
- 熱イメージングの幅広い用途
- 低電力消費
製品仕様
| モデル | iLC212 |
| IR検出器の性能 | |
| 材料 | 冷めないバナジウム酸化物 |
| 決議 | 256×192 |
| ピクセルサイズ | 12μm |
| スペクトル反応 | 8μm~14μm |
| NETD | ≤65mK@F1.0@25°C@50Hz |
| 画像処理 | |
| デジタルビデオ | RAW/YUV/BT656 サポート USB2.0 ビデオ送信 温度測定 サポート パラメータ ライン |
| デジタルフレームレート | 25Hz/30Hz |
| 画像表示 | ブラックホット/ホワイトホット/偽色 |
| 画像アルゴリズム | 不一致性修正 (NUC) 3D画像のノイズ削減 (3DNR) 2Dノイズ削減 (DNS) ダイナミック・レンジ・コンプレッション (DRC) EE 強化 |
| 開始時間 | ≤3s |
| 温度測定 | |
| 動作温度範囲 | -10°C~+50°C |
| 温度測定範囲 | -20°C~+150°C,温度測定範囲の拡張とカスタマイズをサポート |
| 温度測定の精度 | ±3°C/±3% (最大値を取) @23°C±5°C;温度測定距離は1.5m |
| 地域温度測定 | すべての領域温度測定,出力領域最大値,最小値,平均値をサポートする |
| SDK | Windows / Linux バージョン,ビデオストリーム解析と灰色から温度変換を達成 |
| 電気インターフェース | |
| 外部インターフェース | 30pin_HRS コネクタ 電源入力 デジタルビデオ RS232-TTL/USB20 GPIO など |
| コミュニケーション | RS232-TTL/USB20 |
| 拡張要素 | VPC取締役会 |
| PC ソフトウェア | |
| ICCソフトウェア | 制御モジュールとビデオディスプレイ |
| 電力システム | |
| 電源 | DC 3.3V±0.1V |
| 権力 の 消耗 | 安定状態:0.70W/3.3V @23±3°C |
| 物質 的 財産 | |
| コネクタ | 外部コネクタモデル:DF40C-30DP-0.4V (51), (HRS-男性) 配合コネクタモデル: DF40C (2.0)-30DS-0.4V (51), (HRS-女性) |
| サイズ | 21mm×21mm×12.8mm (3.2mmレンズを含む) |
| 体重 | 8.9g±0.5g (3.2mmレンズを含む) |
| 環境 に 適応 する | |
| 操作温度 | -40°C+70°C |
| 貯蔵温度 | -45°C+85°C |
| 湿度 | 5%~95%,凝縮しない |
| 衝撃と振動耐性 | 衝撃:半シナス波,40g/11ms,3軸,6方向 振動:5.35gms 3軸 |
| 認証 | ROHS2.0/REACH |
| レンズ | |
| オプションレンズ | 3.2mm/F11HFOV: 55.6±2.8° コーティング: AR |
産業用用途
iLC212熱画像モジュールは,セキュリティとモニタリングの分野に適用され,隠されたカメラ,デジタルカメラ,ドームカメラ,ボックスカメラなどに統合するのに適しています.
多様な製品ポートフォリオ
幅広い製品形式,赤外線検出器,カメラコア,およびモジュールを含め,さまざまな統合要件を満たします.
豊かな 品種
複数の配列解像度,ピクセルサイズ,波帯,レンズオプションの組み合わせは,多様なアプリケーションにより柔軟性を提供します.
卓越した業績
クリアな画像,コンパクトなサイズ,低電力消費,高い感度,高い信頼性
簡単に統合
複数のインターフェースオプションにより,統合が簡単になり,複数のアプリケーション分野での迅速な開発が可能になります.
よくある質問
1赤外線熱画像とは?
赤外線熱画像は 赤外線放射と熱エネルギーを利用して物体に関する情報を収集する方法の一種ですターゲット表面の温度分布で可視な赤外線熱画像に目に見えない赤外線放射線を変換します異なる物体や同じ物体の異なる部分でさえ 異なる放射線能力と赤外線反射強度を持っています
2赤外線画像は 何のために使えますか?
- ナイトビジョン
- 捜索・救助
- 破壊的でないテスト
- 流行病予防
- 温度測定
- セキュリティと監視
- 消防隊
... ほら
3熱画像モジュールとは?
熱画像モジュールは,通常,赤外線検出器,赤外線レンズ,ソフトウェアとアルゴリズムが組み込まれているハードウェア電子機器で構成される.熱画像装置の最小単位である.
