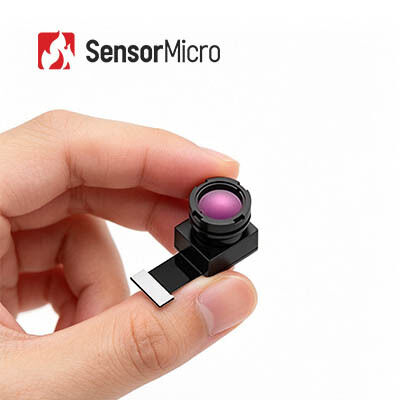

解像度256×192とピクセルピッチ12μmで,スペクトル範囲8~14μmのLWIR赤外線熱モジュール
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | ティモ212 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| フレームレート | サーモグラフィー: 25Hz、イメージング: 50Hz | 解決 | 256x192 |
|---|---|---|---|
| アウトプット データ | 14ビットRaw | スペクトル範囲 | 8～14μm |
| ピクセルピッチ | 12μm | 温度測定精度 | ±2℃/±2%の大きい方 |
| ハイライト | 非冷却LWIR赤外線熱モジュール,ILC212赤外線熱モジュール,256x192保証熱カメラの中心 |
||
製品の説明
セキュリティサーマルカメラ用非冷却LWIR赤外線サーマルモジュール256x192
非冷却 LWIR 256x192 / 12 μm 赤外線サーマルモジュール (セキュリティサーマルカメラ用)
TIMO212 非冷却 IR イメージング モジュールは、256x192 / 12μm 焦点面アレイ ウェーハ レベル パッケージ (WLP) 赤外線検出器を統合し、8 ～ 14μm の範囲の長波赤外線 (LWIR) スペクトルをキャプチャできます。
完全に最適化された SWaP-C 向けに設計された TIMO212 サーマル カメラ モジュールは、セキュリティと監視の分野でサイズ、重量、コストに関して厳しい要件を持つ顧客向けに特別に設計されています。 TIMO212 サーマル コアは、小型サイズ、軽量、非常に低価格であるため、顧客の低価格要求を大幅に満たし、開発時間とコストを短縮します。
TIMO212 は、スマート セキュリティ、AloT、夜間観測、計測器とメーター、マシン ビジョンなどのアプリケーションに統合するのに非常に適しています。
主な特長
- 究極のSWaP-C最適化を備えた超小型モジュール
- ウェーハレベルパッケージ検出器 + ウェーハレベル光学部品 + マイクロ電磁バルブシャッター
- 最小の赤外線サーマルモジュールで、基本的なサーマルイメージング機能を最大限のコスト効率で実現します
- 小型、軽量、低消費電力で小型機器への組み込みに最適
- 柔軟な光学オプション、正確な温度測定
- 広角や望遠など、さまざまな用途のニーズに対応する複数のレンズオプションが利用可能
- 最大±2℃の精度の高精度温度測定。地域温度監視とフルフレーム温度監視の両方をサポート
- 簡単な統合、迅速な開発
- DVP イメージ インターフェイスをサポートし、さまざまな組み込みプラットフォームと互換性があります
- 環境基準RoHS2.0に準拠
製品仕様
| モデル | ティモ212 |
|---|---|
| 解決 | 256×192 |
| ピクセルサイズ | 12μm |
| スペクトル応答 | 8～14μm |
| フォーカスモード | フォーカスフリー |
| レンズ(HFOV/FL) | 17.5°/10mm | 25°/7mm | 56°/3.2mm | 90°/2.1mm |
| 重量(g) | 5.1±0.4 | 4.4±0.4 | 2±0.2 | 4.8±0.4 |
| サイズ (mm、FPCなし) | 16×14×18 | 16×14×14.6 | 14×12×9.8 | 16×14×15.6 |
| PIN の数 | 40ピン |
| 出力データ | 14ビット生 |
| フレームレート | サーモグラフィー: 25Hz、イメージング: 50Hz |
| 温度測定範囲 | -20℃～+550℃ (-20℃～+150℃ | +100℃～550℃) |
| 温度測定精度 | ±2℃/±2%の大きい方 |
| 動作温度 | -20℃～+60℃ |
| 湿度 | 5%~85% |
| 保管温度 | -45℃～+85℃ |
| 認証 | RoHS 2.0 / リーチ |
産業用途
iLC212 サーマルイメージング モジュールは、スマート セキュリティ、AloT、夜間観測、計測器およびメーター、マシン ビジョンなどの分野に適用されます。
製品の利点
- 多様な製品ポートフォリオ:赤外線検出器、カメラコア、モジュールを含む幅広い製品形式で、さまざまな統合要件に対応します。
- 豊富な製品バリエーション:複数のアレイ解像度、ピクセル サイズ、波長帯、レンズ オプションの組み合わせにより、さまざまな用途に高い柔軟性が提供されます。
- 卓越したパフォーマンス:鮮明な画像、コンパクトなサイズ、低消費電力、高感度、強力な信頼性 - さまざまな環境上の課題の下でも機能するように設計されています。
- 簡単な統合:複数のインターフェイス オプションにより、統合が簡単になり、複数のアプリケーション分野にわたる迅速な開発が可能になります。
よくある質問
-
赤外線熱画像とは何ですか?
赤外線サーモグラフィは、赤外線と熱エネルギーを利用して物体に関する情報を収集する方法です。目に見えない赤外線をターゲット表面の温度分布を伴う可視赤外線熱画像に変換します。異なる物体、さらには同じ物体の異なる部分でも、放射能力と赤外線反射強度は異なります。 -
赤外線イメージングは何に使用できますか?
ナイトビジョン、捜索と救助、非破壊検査、防疫、サーモグラフィー、セキュリティと監視、消火など。 -
熱画像モジュールとは何ですか?
熱画像モジュールは通常、赤外線検出器、赤外線レンズ、およびソフトウェアとアルゴリズムが組み込まれたハードウェア電子機器で構成されます。熱画像装置の最小単位です。
