RS058 LWIRはリモート・モニタリング システムのための赤外線探知器640x512を冷却した
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
xNETD | ≤25mK | 技術 | 赤外線 |
---|---|---|---|
決断 | 640x512 / 15μm | スペクトル領域 | 7.7~9.5 (LW) |
材料 | T2SL | サイズ | 148x58.5x71mm |
ハイライト | RS058 LWIRは赤外線探知器を冷却した,640x512 LWIRは赤外線探知器を冷却した,リモート・モニタリング システムはIRの探知器を冷却した |
LWIRは保証適用のための赤外線探知器640x512/15µmを冷却した

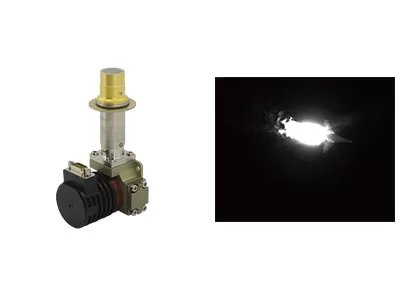

GST C615SのタイプIIの超格子640x512/15µm LWIRは長期監視のための保安用カメラに統合された赤外線探知器を冷却した
C615Sは640x512決断、統合されたdewarのより涼しいアセンブリ(IDCA)が付いている15μmピクセル サイズの長波の赤外線探知器である。最新式T2SLの技術を採用して、それに高い量子効率、高いフレーム率、高い感受性、低雑音、よい均等性があり、塵および反射干渉に抵抗できる。ターゲットの顕著なイメージの質は挨りだらけの大気の車ドライブのようないろいろ複雑な環境の下で軽い反射の水に船の帆、得ることができ、航空機は雲を通って飛んでいる。
15µmへの640x512決断そして減らされたピクセル ピッチによって、C615S LWIRは探知器を提供する明確なイメージおよび優秀な性能を冷却した。それは最先端の技術、高い量子効率、高いフレーム率、高い感受性、低雑音、最もよい不均等等で特色になる。
干渉の恐れなしで、C615S LWIRの超格子の探知器は空の雲の背景の水表面、航空機、等の軽い反射の場面の海の船のような複雑な背景のターゲット検出のために適している。
LWIRの検出
•挨りだらけの大気を通る強い浸透および複雑な環境への適応性
•太陽のきらめきの効果および軽い反射によって妨げられなくて
•低温学の目的を検出する能力
T2SLの技術
•高い量子効率、高い感受性、25mKとして低い典型的なNETD
•大量生産、よい均等性
高い信頼性
•高いFPA操作の温度
モデル | C615S LWIR |
材料 | T2SL |
決断 | 640x512 |
ピクセル ピッチ | 15um |
スペクトル領域 | 7.7μm~9.5μm LW |
働くモード | スナップショット;ITR及びBinningの統合モードを織り交ぜるため;Windowsモード;Anti-blooming |
充満容量 | ITR:12.22Me-/6.67Me- Binningを織り交ぜなさい:24.44Me-/13.33Me- |
ダイナミック レンジ | ITR:≥76dB Binningを織り交ぜなさい:≥77dB |
出力チャネル | 4;出力ごとの22.5までMpixel/s |
NETD | ≤30mK (F2 ITR) ≤25mK (F2はBinningを織り交ぜる) |
有効なピクセル率 | ≥99.5% |
応答の不均等 | ≤8% |
より涼しいタイプ | RS058 |
安定したパワー消費量 | <8w> |
最高のパワー消費量 | <17w> |
電源 | 24V DC |
放射能冷却期間 | <5min30s> |
重量 | ≤600g |
次元(mm) | 148x58.5x71 |
働く温度 | -45°C | +71°C |
C615S LWIRによって冷却されるIRセンサーは広く利用されているリモート・モニタリング システム、飛行視野の強化システム、Multi-sensorのペイロード等のような多くの地域。
1. 非冷却の焦点面をいかにするかmicrobolometerの仕事は配列のか。
赤外線放射熱効果の原則の使用によって、非冷却の赤外線探知器は赤外線吸収材料が付いている熱エネルギーに赤外放射エネルギーを、ように敏感で物質的な増加の温度変える。それから、敏感な重大な変更のある特定の物理的な変数それに応じておよび目的の検出を実現するように設計されているある特定の転換のメカニズムを通した電気的信号または可視ライト信号への改宗者。
2. 非冷却の声のmicrobolometerの利点は何であるか。
非冷却の赤外線焦点面の探知器は統合されたDewarより涼しいアセンブリ(IDCA)装置を必要としないし、室温で働くことができる。それに速い開始、低い電力の消費、小型、軽量、長い生命、安価の利点が等ある。非冷却の赤外線焦点面の探知器の感受性が開発の年後に冷却された赤外線探知器のそれ、ずっとコスト パフォーマンス明らかによいよりないがより広い適用見通しがある冷却された探知器。
