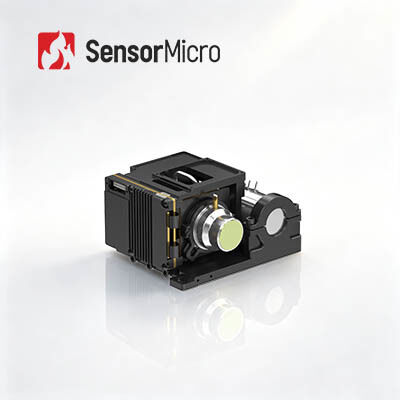

コンパクトな87×94×54.5mmサイズに1024×768/10μm解像度とHOTテクノロジーを搭載した冷却赤外線カメラモジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | ギャビン GC1010HMG |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| スタイル | 冷却赤外線モジュール | 解決 | 1024×768/10μm |
|---|---|---|---|
| IR検出器NETD（23℃） | 20mK (F2); 25mK(F4) | スペクトル範囲 | 3.2±0.1～3.5±0.1μm |
| サイズ | 87×94×54.5mm | オプションレンズ | 固定焦点25mm/F2 |
| ハイライト | インフラレッド冷却カメラモジュール 30um,固定ズームレンズ冷却カメラモジュール,320x256 冷却赤外線モジュール |
||
製品の説明
HOT テクノロジーで冷却された赤外線カメラモジュール 1024×768/10μm
製品概要
高性能熱イメージング用に設計されたGAVIN GC1010HMG冷却されたMWIR赤外線カメラコアは1024×768/10μmのHOT赤外線検出器を組み込みています.GC615HMG に比べてピクセルが小さい,アップグレードされたセンサーレイアウトを提供,より細い画像の粒度と優れた検出性能を達成します.
DRC,2D/3Dノイズ削減とEEエッジ強化を含む洗練された画像処理機能は,複雑な環境でも信頼性のある高品質な画像を保証します.HOT テクノロジーは 大きさの点で 重要な利点をもたらします軽量化と電力:コンパクトな87×94×54.5mmのモジュールはわずか460gの重みで,最小限の電力を消費します.
汎用的なデジタルビデオインターフェイスと柔軟な RAW/YUV 輸出オプションにより,GC1010HMGはシステム統合を簡素化し,ハンドヘルドデバイスのための理想的な熱コアになります.モバイル・ペイロードやコンパクトなパッケージを要する長時間監視システムエネルギー節約と検出範囲の拡大
主要な特徴
FPA が大きくてピクセルサイズが小さくても優れた品質
- 1024×768/10μm の HOT MWIR 大型冷却赤外線探知機に基づいて開発され,明確な画像と広い視野を提供します.
- 次の世代の画像処理アルゴリズムで装備されています. DRC, 2D/3Dノイズ削減,優れた画像品質のためのEEエッジ強化など.
- 10μm の小さなピクセルサイズにより,より高い空間解像度とよりよい信号対ノイズ比が提供されます
HOT技術によるSWaP最適化
- 高温150Kでの動作に対応し,冷却時間が4分未満
- コンパクトサイズ: 87×94×54.5mm,軽量: 460g
リッチなインターフェース,簡単な統合
- カメラリンク/USB3.0/GigE/HDMI/SDI/MIPI/光ファイバーインターフェースをサポート
- 柔軟なRAW/YUV画像出力
製品仕様
| モデル | GAVIN GC1010HMG |
| 決議 | 1024×768 |
| ピクセルサイズ | 10μm |
| スペクトル反応 | 3.7μm±0.2μm\4.8μm±0.2μm |
| IR検出器 NETD (23°C) | 20mK (F2) 25mK (F4) |
| フレームレート | 50Hz |
| デジタルズーム | 1×から8×連続デジタルズーム |
| 画像の方向性 | 横/縦/斜めを回す |
| 画像アルゴリズム | DRC, 2D/3D画像のノイズ削減,EE |
| アナログビデオ | PAL/NTSC |
| デジタルビデオ | 標準:DVP/LVDS/USB20 オプション: カメラリンク/USB3.0/GigE/SDI/HDMI/MIPI/シングルモード光ファイバー/マルチモード光ファイバー |
| 外部同期 | 標準: LV-TTL オプション:RS422/LVDS |
| コミュニケーション | 標準:USB2.0/LV-TTL オプション:RS422/CAN/USB3.0/GigE |
| 電源 | 12V±1V |
| 安定した電力消費 (23°C) | ≤8W |
| 冷却時間 (23°C) | ≤4分 |
| サイズ (mm) | 87×94×54 やってみよう5 |
| 体重 (g) | ≤460 |
| 動作温度 | -40°C~+71°C |
| レンズオプション | 固定焦点: 25mm/F2 |
産業用用途
GAVIN GC1010HMG熱カメラモジュールは NDT,環境監視,遠距離監視,科学研究など多くの分野で広く使用されています.
製品ライン概要
幅広い製品形式,赤外線検出器,カメラコア,およびモジュールを含め,さまざまな統合要件を満たします.
- 豊富な製品種類:複数の配列解像度,ピクセルサイズ,波帯,レンズオプションの組み合わせは,多様なアプリケーションにより柔軟性を提供します.
- 卓越したパフォーマンス:クリアな画像,コンパクトなサイズ,低電力消費,高い感度,高い信頼性
- 簡単に統合:複数のインターフェースオプションにより,統合が簡単になり,複数のアプリケーション分野での迅速な開発が可能になります.
よく 聞かれる 質問
MCT/HgCdTe検出器とは?
MCTは,HgCdTeとも呼ばれる,水銀・カドミウム・テルーリッドを指し,カドミウムテルーリド (CdTe) と水銀テルーリド (HgTe) の化学化合物であり,光探知器における一般的な材料である.MCT/HgCdTe検出器は,冷凍環境で動作し,赤外線線を検出できる光伝導検出器である.熱センサーよりも敏感だ
T2SL検出器とは?
T2SLは,タイプII超格子を指す.これは,ナノメートルのサイズで交互成長周期性ヘテロジャンクションを持つ人工材料である.高均質性と優れた光学特性を有する.例えば,大きな電子の有効質量MCT赤外線探知機と比較して,T2SL赤外線探知機は優れた材料均一性,低コスト,中間波帯と長波帯のMCT赤外線検出器と同様の性能波長帯域では大きな利点があります
