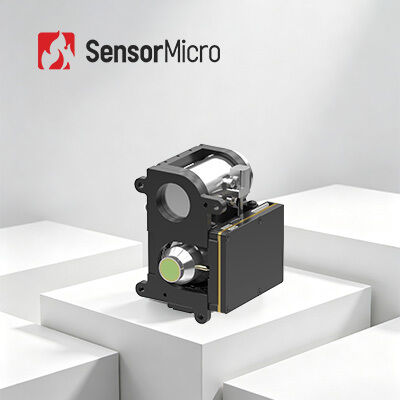

1280×1024 解像度 7.5μm ピクセルサイズ 長距離検出のための高感度冷却カメラモジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | ギャビン GC1207HMG |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1280×1024/7.5μm | IR検出器NETD（23℃） | 25mk(F2/F3); 35mk(F4) |
|---|---|---|---|
| サイズ | 71×55×84mm | 重さ | ≤360g |
| 長波長 | 3.7μm±0.2μm\4.8μm±0.2μm | 赤外線レンズ | 25mm/F2 |
| ハイライト | 冷却されたカメラ モジュール25mK,高い感受性によって冷却されるカメラ モジュール,640x512決断によって冷却される赤外線探知器 |
||
製品の説明
1280×1024/7.5μm 高感度冷却カメラモジュール 長距離検出用
製品概要
GAVIN GC1207HMG 赤外線カメラコアは、1280×1024/7.5μm 高温動作（HOT）中波長赤外線（MWIR）冷却検出器を搭載しています。従来の640×512/15μm MWIRソリューションと比較して、ピクセルサイズは半分、解像度は4倍となり、空間分解能と画像鮮明度が劇的に向上します。高度な画像処理アルゴリズムと組み合わせることで、メガピクセル解像度で高精細かつ詳細な赤外線画像を提供します。
同じ視野角で、7.5μmの小型ピクセル設計は、より短い焦点距離とコンパクトな光学システム設計を可能にします。HOT技術と組み合わせることで、本製品は顕著なSWaP（サイズ、重量、消費電力）上の利点を示し、高精度長距離検出やスペースが限られたプラットフォームなどのアプリケーションに特に適しています。
主な特徴
- メガピクセル解像度、超小型ピクセルサイズ: 1280×1024解像度と、DRC、2D/3Dノイズリダクション、EEエッジエンハンスメントを含む次世代画像アルゴリズムにより、メガピクセル熱画像を直接提供します。同じ視野角で、7.5μmの小型ピクセルサイズは、より短い焦点距離とコンパクトな光学システム設計を可能にし、統合の柔軟性を向上させます。
- HOT技術、究極のSWaP最適化: 最大150Kの高温動作をサポートし、冷却時間は4分以内です。コンパクトなサイズはわずか71×55×84mm、軽量は360gです。
- 豊富なインターフェース、簡単な統合: 複数の画像インターフェース：CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/Fiber。RAW/YUV画像データの柔軟な出力。
製品仕様
| モデル | GAVIN GC1207HMG |
|---|---|
| 解像度 | 1280×1024 |
| ピクセルサイズ | 7.5μm |
| 分光応答 | 3.7μm±0.2μm～4.8μm±0.2μm |
| IR検出器NETD(23℃) | 25mk(F2/F3); 35mk(F4) |
| フレームレート | 50Hz |
| デジタルズーム | 1倍～8倍連続デジタルズーム |
| 画像方向 | 水平/垂直/対角反転 |
| 画像アルゴリズム | DRC、2D/3D画像ノイズリダクション、EE |
| デジタルビデオ | 標準：DVP オプション：Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/シングルモード光ファイバー/マルチモード光ファイバー |
| 外部同期 | 標準：LV-TTL オプション：RS422/LVDS |
| 通信 | 標準：USB2.0/LV-TTL オプション：RS422/CAN/USB3.0/GigE |
| 電源 | 12V±1V |
| 安定時消費電力(23℃) | 8W以下 |
| 冷却時間(23℃) | 4分以内 |
| サイズ(mm) | 71×55×84 |
| 重量(g) | 360以下 |
| 動作温度 | -40℃～+71℃ |
| レンズオプション | 固定焦点：25mm/F2 連続ズーム：15～300mm/F4 23～450mm/F4 |
産業用途
GAVIN GC1207HMG 冷却赤外線カメラモジュールは、NDT、環境モニタリング、長距離監視、科学研究など、多くの分野で広く使用されています。
標準化されたサービス
- 完全なドキュメント: 製品マニュアル、セットアップガイド、選択リファレンス。推測なしで開始できます。
- 開発・テスト支援: サンプル統合テスト、性能評価、パラメータ検証が容易になります。
- 高度な開発者ツールキット: SDK、API、アルゴリズム、デバッグツールによる深い統合。
- リモートテクニカルサポート: 24時間年中無休のサポート - クリティカルな問題に対する迅速な対応とタイムリーな解決。
- 保証: 元の部品と厳格なプロセス遵守により、最適なパフォーマンスを回復します。
よくある質問
低照度、アクティブIR、サーマルイメージングの違いは何ですか？
低照度は自然光を必要とし、画像増倍管を介して弱い自然光画像を増強された電子画像に変換します。アクティブIRは赤外線を能動的に放射し、ターゲットからの反射ビームを使用します。隠蔽性が非常に低いです。サーマルイメージングは光を必要とせず、ターゲットとシーン間の赤外線放射の違い、または物体の異なる部分を検出する受動的な赤外線暗視です。周囲の照明条件の変化、夜間、さらには霧、雨などの過酷な環境でも影響を受けません。
サーマルイメージングをブロックできますか？
ほとんどの場合、できません。しかし、赤外線は壁を貫通しません。また、ガラスはIRをブロックします。したがって、検出されたくない場合は、ガラスまたは壁の後ろに隠れることでサーマルイメージングをブロックできます。
MCT/HgCdTe検出器とは何ですか？
MCT、またはHgCdTeとも呼ばれるのは、テルル化カドミウム（CdTe）とテルル化水銀（HgTe）の化合物であり、フォトディテクターで一般的に使用される材料です。MCT/HgCdTe検出器は、低温環境で動作し、赤外線放射を検出できる光伝導検出器です。熱センサーよりも高感度です。
T2SL検出器とは何ですか？
T2SLはType-II Superlatticeの略で、ナノメートルサイズの周期的なヘテロ接合を交互に成長させた人工材料です。高い均一性と優れた光学特性（大きな電子有効質量、大きな吸収係数、高い量子効率など）を備えています。MCT赤外線検出器と比較して、T2SL赤外線検出器は良好な材料均一性、低コスト、中波長および長波長帯ではMCT赤外線検出器と同等の性能を持ちますが、非常に長波長帯では大きな利点があります。
